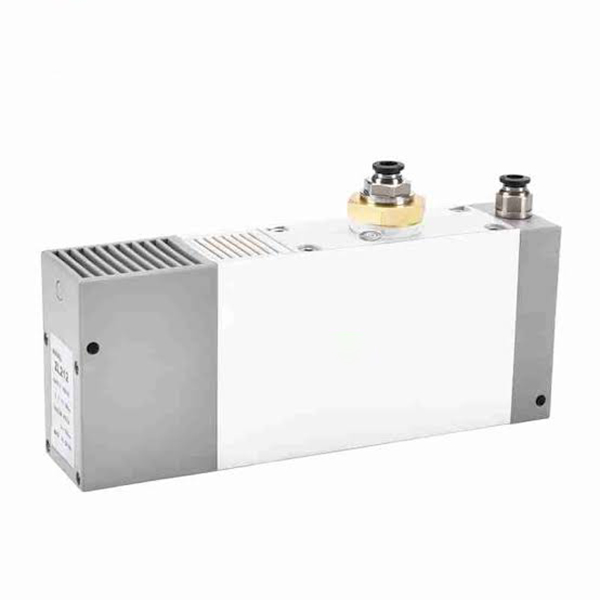

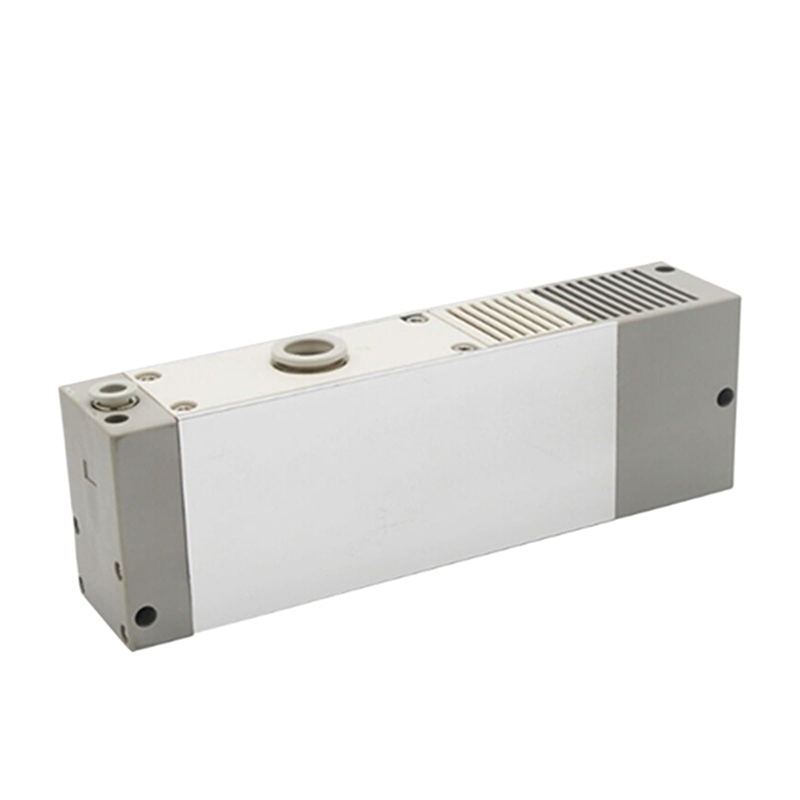

ZL212 sorozatú többlépcsős vákuumkidobó

SOLIH ZL212 többfokozatú vákuumkidobó, csökkenő frissítés a ZL112-hez SMC-kompatibilis szerelési mérettel. Nagyobb vákuum, 90–95 kPa és +30% szívóáram, 40% energiamegtakarítás a több Venturi-rendszerrel. Moduláris opciók: hangtompító/nyílás kipufogó, mechanikus mérőműszer vagy digitális vákuumnyomás kapcsoló (NPN/PNP), táp+kioldó szelep. Ideális üveghez, fémlemezhez, porózus anyagokhoz és nagy szivárgású, nagy tapadókorongos robotkezeléshez.

Kérdés küldése

termékleírás

ZL212 sorozatú többlépcsős vákuumkidobó | Nagy átfolyású nagyvákuumgenerátor frissítési modell a ZL112-hez

Márka: SOLH by Richge Technology | Drop-in csere kompatibilis az SMC ZL212 beépítési mérettel

1. Termék áttekintése és általános specifikációi

A ZL212 sorozat a ZL112 sorozatból származó továbbfejlesztett nagy átfolyású, többfokozatú vákuumkidobó. A nagyobb fúvókanyílással magasabb vákuumszintet és fokozott szívóáramlást biztosít. Kifejezetten nagy tapadókorongokhoz, porózus munkadarabokhoz és nagy szivárgású munkakörülményekhez tervezték. Széles körben elterjedt fő vákuumegységként robotmanipulátorokhoz, fémlemez- és üveganyag-kezelési alkalmazásokhoz.

Paraméter elem	Specifikáció
A termék pozíciója	A ZL112 továbbfejlesztett modellje, nagyobb fúvóka a nagyobb vákuum és nagyobb áramlás érdekében
Alkalmazható folyadék	Sűrített levegő
Befúvott levegő nyomása	0,3-0,7MPa, optimális működési tartomány: 0,45-0,5MPa
Vákuum fokozat	-90 ~ -95 kPa
Szívóáramlás	Több mint 30%-kal magasabb, mint a ZL112, alkalmas porózus munkadarabokhoz és nagy tapadókorongokhoz
Levegő fogyasztás	Többfokozatú diffúzor kialakítás, több mint 40%-os energiamegtakarítás az egyfokozatú vákuumkidobóval szemben
Környezeti hőmérséklet tartomány	-5 ℃ ~ 60 ℃
Port csatlakozás	Szabványos egyérintéses illesztés / menetes csatlakozó, teljesen cserélhető az SMC ZL212 rögzítési mérettel

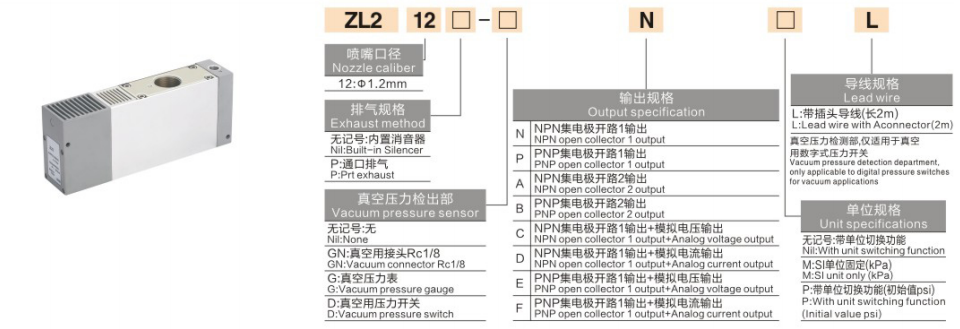

2. Modell elnevezési szabály

Alap formátum:ZL212-□-□-□-□

Szelepes kiterjesztett formátum:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Pozíció	Kód	Meghatározás és részletes leírás
1-4	ZL212	A többfokozatú vákuumkidobó sorozat kódja, nagyobb fúvóka furat a ZL112-hez képest
5	Nincs jel	Hangtompító kipufogó, normál zajcsökkentés általános műhelyben
	P	Kipufogónyílás, nagy áramlású vagy központi kipufogórendszerhez
6 Vákuumérzékelő egység	Nincs jel	Vákuumérzékelő modul nélkül
	GN	Rc1/8 vákuumérzékelő port külső nyomásmérő csatlakozáshoz
	G	Beépített Y40Z mechanikus vákuumnyomásmérő
	D	Beépített digitális vákuumnyomás kapcsoló
7 Kimeneti specifikáció	N	NPN nyitott kollektoros 1 csatornás kimenet
	P	PNP nyitott kollektoros 1 csatornás kimenet
	A/B/C/D/E/F	Többcsatornás kimenet / analóg jelkimenet és egyéb bővített funkciók
8 Egység és kábel	L	2 méteres előre összeszerelt dugós kábel
	M/P	Fix egység / kapcsolható egység (kPa / psi opcionális)

3. Az alapvető modellkonfiguráció magyarázata

Modell	Alapkonfiguráció	Tipikus alkalmazás
ZL212	Standard alapegység, nincs mérőműszer, nincs beépített szelep	Általános nagy átfolyású alkalmazás, külső mágnesszelep szükséges
ZL212-GN	Rc1/8 külső vákuummérő interfész	Olyan alkalmazások, amelyek leolvasásához külsőleg csatlakoztatott vákuummérőt igényelnek
ZL212-D	Beépített digitális vákuumnyomás kapcsoló	Digitális vákuum leolvasás és elektromos jel visszacsatolás a PLC vezérléshez
ZL212-P	Port típusú kipufogórendszer beépített hangtompító nélkül	Nagy áramlású központosított kipufogó-forgatókönyvek, zajérzéketlen környezet
ZL212-G	Y40Z mechanikus vákuummérővel felszerelt	Költséghatékony helyi mechanikus vákuumszint jelzés

4. ZL112 VS ZL212 kulcs kiválasztásának összehasonlítása

Összehasonlító elem	ZL112	ZL212
Fúvóka furat	Φ1,2 mm	Nagyobb méretű fúvóka
Vákuum fokozat	-88 ~ -92 kPa	-90 ~ -95 kPa, nagyobb vákuumteljesítmény
Szívóáramlás	Közepes áramlási sebesség	+30%-kal nagyobb szívóteljesítmény
Megfelelő Munkakörülmény	Közönséges tapadókorongok, kis-közepes munkadarabok	Nagy tapadókorong, porózus munkadarab, lap és üveg, nagy szivárgású hurkok
Alapmodell ár referencia	245-től kezdve	478-tól kezdődően kb. 20%-kal magasabb azonos konfiguráció mellett

5. A termék fő előnyei

• Továbbfejlesztett többlépcsős Venturi teljesítmény: Elősegített vákuumszint és szívóáramlás, kiváló alkalmazkodóképesség nagy szivárgású pneumatikus vákuumkörökhöz.

• Teljesen integrált moduláris opciók: Mágneses táp/kioldó szelep, hangtompító, mechanikus/digitális vákuummérő és nyomáskapcsoló áll rendelkezésre egy darabból álló konfigurációhoz, minimálisra csökkentve az extra segédalkatrészek számát.

• Alacsony zajszintű konstrukció: Beépített hangtompító, zajszint ≤70 dB, barátságos normál gyári műhelykörnyezetben.

• Karbantartást nem igénylő stabil működés: Nincsenek mozgó mechanikai alkatrészek, hosszú élettartam a 24 órás folyamatos gyártáshoz.

• Kompatibilis szerelési lábnyom: Cserélhető beépítési méret a ZL112-vel, támogatja a közvetlen helyszíni frissítés cseréjét.

6. Gyors kiválasztási útmutató

• Kis-közepes munkadarab és egyetlen tapadókorongos alkalmazás: Válassza a ZL112-t a jobb költségteljesítmény érdekében.

• Nagy tapadókorong, porózus anyag, üveglap vagy nagy szivárgású vákuumhurok: A megfelelő vákuum- és áramlási kapacitás érdekében alkalmazza a ZL212-t.

• Automatikus ciklusvezérlés: Válassza ki a K1 kétszelepes verziót (ellátó + kioldó szelep), és illessze a vákuumnyomás kapcsolót a zárt hurkú jel visszacsatolása érdekében.

• Helyszíni vizuális megfigyelés és üzembe helyezés: Válassza a D digitális nyomáskapcsoló változatot a közvetlen digitális vákuumérték-leolvasáshoz.

7. Tipikus alkalmazási forgatókönyvek

• Robotkezelés üveg, fémlemez, falemez és nagyméretű lemezalkatrészek számára

• Porózus munkadarab adszorpciója: karton, hab, textil és áteresztő anyag komissiózása

• Nagy szivárgású vákuumkör nagy felületű, több szívókorongos rögzítéshez

• Automatizálási összeszerelő sor, fröccsöntő robot bontás és anyagszállítás

• Logisztikai berendezések nagy méretű áruk vákuumbefogó állomása
