IS10 sorozatú Reed Tube mechanikus nyomáskapcsoló

Márka: SOLH by Richge Technology

Termék pozicionálás

     A SOLH IS10 sorozat érintésmentes nádcsöves (száraz nád) mechanikus nyomáskapcsoló, alapvető nyomásfigyelő alkatrész szabványos pneumatikus körökhöz. Egyszerű kompakt felépítésének és rendkívül megbízható, hosszú ciklusú teljesítményének köszönhetően széles körben párosul az FRL légszűrő-szabályozó kenőanyag három egységével a valós idejű légnyomás-érzékeléshez és a reteszelő jelkimenethez.

Működési elv és belső alapstruktúra

  1. Működési elv

     -- A sűrített levegő a dugattyút a rugófeszültség ellen löki, a dugattyúba épített mágnes közel mozog a reed csőhöz, hogy teljes legyen a mágneses kioldó és az áramkör vezetése. Amikor a légnyomás a visszaállítási küszöb alá csökken, a rugó visszanyomja a dugattyút, a mágnes eltávolodik a reed csőtől, és az áramkör megszakad.

  2. Az alapvető szerkezeti részek

     -- Dugattyú beépített állandó mágnessel: Érzékeli a légnyomás elmozdulását

     -- Reed cső (száraz reed kapcsoló): érintésmentes mágneses működtetés, nulla mechanikus érintkezési kopás

     -- Nyomásállító csavar: A kioldási küszöb kézi beállítása csavarhúzóval

     -- Mechanikus beosztású nézetablak: az előre beállított nyomásérték közvetlen kiolvasása MPa egységben

Szabványos alapvető műszaki specifikáció táblázat

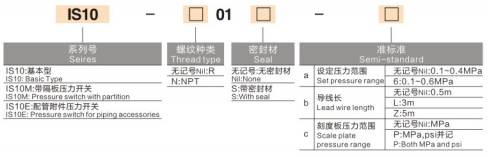

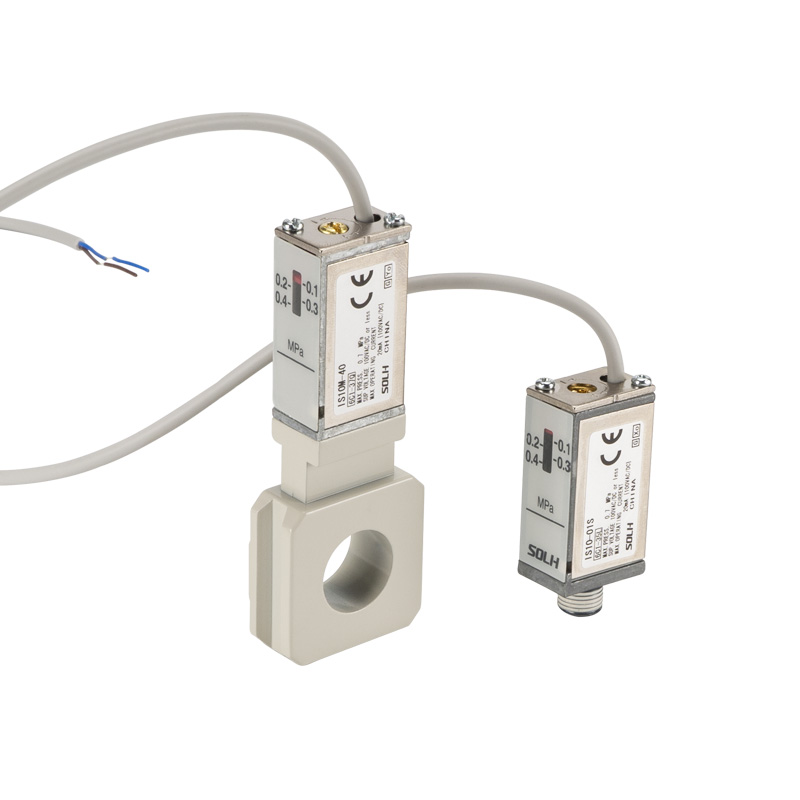

Teljes sorozatú modell és két rögzítési stílus

Két általános telepítési struktúra a különböző elrendezési igényekhez:

  1. Soron belüli menetes rögzítési típus (IS10-01S)

     -- Közvetlen csavarozás R1/8 menetes porton keresztül, kompatibilis az egyhengeres, mágnesszelep-kimenettel és mini egyedi légkezelő egységekkel.

  2. Elosztócső alaprögzítési típusa (IS10M / IS10E)

     -- Az IS10M oldalsó szögletes rögzítőtalppal van ellátva, közvetlenül az SMC szabványú AC moduláris FRL három egységre rögzíthető, extra adapter szerelvények nélkül, így a szekrény belső telepítési helye megtakarítható.

Alapvető termék versenyelőnyök

  1. Nulla mechanikus érintkezési kopás

     -- Érintkezés nélküli mágneses reed kioldás, nincs elektromos szikra az érintkezési ponton; élettartama 5-10-szer hosszabb, mint a hagyományos mechanikus mikroérintkezős nyomáskapcsolók, mint például az IS3000.

  2. Intuitív offline nyomáskalibrálás

     -- Oldalsó beépített MPa beosztású skála ablak, csavarhúzóval beállító csavar; nyomásküszöb a helyszínen áramellátás nélkül is beállítható.

  3. Univerzális AC és DC terhelési kompatibilitás

     - Támogatja az összes 100 V alatti AC/DC feszültséget, közvetlenül meghajthat miniatűr mágnesszelepeket, vagy csatlakoztathatja a PLC digitális bemeneti kapcsait közbenső relé nélkül.

  4. Miniatűr könnyű, kompakt kialakítás

     -- 16%-kal könnyebb és 11%-kal kisebb térfogatú, mint a régi generációs IS1000 sorozat, tökéletesen illeszkedik a rendkívül integrált keskeny automatizált berendezések elrendezéséhez.

Tipikus ipari alkalmazási forgatókönyvek megfeleltetése

  1. Fő levegőforrás alacsony nyomású figyelés és riasztás

     -- Az FRL három egység kimenetéhez telepítve; reteszelési riasztást küld, ha a tápnyomás 0,4 MPa alá esik, hogy megvédje a pneumatikus vibrátorokat és a kopogó kalapácsokat az elégtelen tolóerőtől.

  2. A henger teljes löketű helyzetének megerősítése

     -- Amikor a henger teljesen kinyúlik, a kamra nyomása az előre beállított értékre emelkedik, hogy kimenjen a triggerjel a következő gyártóállomás műveletének szekvenciális reteszeléséhez.

  3. Vibrátorkör biztonsági védelme

     -- Valós idejű munkalevegő-nyomás monitorozás; szakítsa meg a gyors kipufogószelep tápellátását, ha a nyomás alacsonyabb a küszöbértéknél, elkerülje a vibrátor gyenge rezgési erő által okozott kiégését.

Egy mondat összefoglalása

     A SOLH IS10 sorozatú érintésmentes nádcsöves nyomáskapcsoló beépített menetes rögzítésű és FRL elosztó csíptetős változatokat kínál, 0,1–0,6 MPa állítható tartománnyal, 5 millió hosszú élettartammal és offline nyomáskalibrációval, ideális alacsony költségű kompakt légnyomás-ellenőrző érzékelővel henger-, vibrátor- és általános automatizálási pneumatikus áramkörökhöz.
