G sorozatú általános pneumatikus nyomásmérő

Márka: SOLH by Richge Technology

Termék pozicionálás

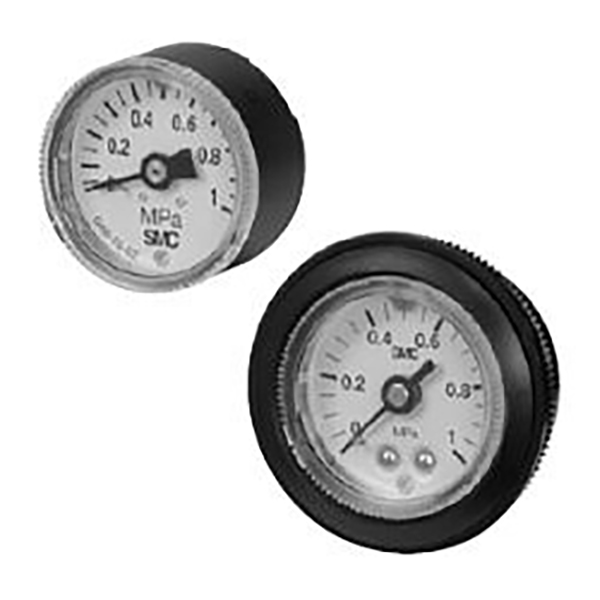

     A SOLH G sorozat szabványos nyomásmérő, amelyet a sűrített levegő nyomásmérésére szolgáló pneumatikus rendszerekhez fejlesztettek ki, szabványos alaptípusra és határérték-jelző típusra osztva, színes figyelmeztető gyűrűvel. A tárcsa külső átmérője φ15 ~ φ63, a nyomástartomány 0,2-1,5 MPa szabványos ±3% F.S pontossággal. Két szerelési szerkezet áll rendelkezésre: hátsó menetes G modell a panelre szereléshez és GA oldalmenetes modell közvetlen csővezetékes telepítéshez.

A sorozat méretének és méretének specifikációja (külső átmérő × csatlakozási menet)

     -- G15: φ15, M5 belső menet / R1/8; ultraminiatűr, mikro pneumatikus szelepekkel

     -- G27: φ26, R1/16 / R1/8; kompakt, vékony test szűk beépítési helyhez

     -- G36 / GA36: φ37,5, R1/8; általános általános célú általános modell

     -- G46 / GA46: φ42.5, R1/8 / R1/4; legszélesebb körben használt, opcionális határérték-jelző gyűrű

     -- G53-L: φ51, R1/8 / R1/4; közepes méretű számlap piros-zöld határérték figyelmeztető gyűrűvel

     -- G63-L: φ63,4, R1/8 / R1/4; szuper nagy számlap, tiszta leolvasás nagy távolságról

Modell elnevezési szabály és példák

 1. Elnevezési formátum

     -- G / GA + méretkód + opcionális L utótag + nyomástartomány kód + menetkód

     -- L utótag = Piros-zöld határjelző gyűrűvel felszerelt

  2. Modellpéldák

     -- G46-10-02:

         G46 = φ42,5 hátsó menetes modell | 10 = 1,0 MPa tartomány | 02 = R1/4 menet

     -- GA36-10-01:

        GA36 = φ37,5 oldalmenetes modell | 10 = 1,0 MPa tartomány | 01 = R1/8 menet

     -- G36-L-10-01

        Piros-zöld határérték figyelmeztető gyűrűvel L, φ37,5 hátsó menettel, 1,0 MPa, R1/8

  3. Kód meghatározása

     -- Nyomástartomány kódja:

         2 = 0-0,2 MPa

         4 = 0-0,4 MPa

        10 = 0-1,0 MPa

        15 = 0-1,5 MPa

    -- Szálkód

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 metrikus belső menet3.

Univerzális alapvető műszaki paraméterek

  1. Mérhető közeg: sűrített levegő; olaj- és rézmentes nedvesített alkatrész-változatok opcionálisak a tiszta folyamathoz

  2. Szabványos nyomástartományok: 0-0,2 / 0-0,4 / 0-1,0 / 0-1,5 MPa

  3. Pontossági fokozat: Standard ±3% F.S.; mini G15 és G27 ±5% F.S.

  4. Anyagkonfiguráció:

     -- Ház: cink ötvözet / nikkelezett öntött alumínium

     -- Ablakburkolat: Ütésálló polikarbonát

     -- Csatlakozó szerelvény: sárgaréz; rézmentes alternatíva elérhető

  5. Üzemi hőmérséklet: -5 ~ +60 ℃ (közepes, jegesedés nélkül)

  6. Szerelési besorolás

     -- G típus: Hátsó menet, beágyazott panelbeépítéshez

     -- GA típus: Oldalmenetes, közvetlen csővezetékes rögzítés

L modell határjelző gyűrűvel

     -- Piros gyűrű: Felső határ/magas nyomás riasztási küszöbérték

     -- Zöld gyűrű: Normál biztonságos üzemi nyomás intervallum

     -- Fehér mutató: Valós idejű dinamikus légnyomásérték

     -- Alapvető előny: Intuitív vizuális állapotértékelés gondos skálaleolvasás nélkül, ideális összeszerelősorokhoz és központi többpontos felügyeleti szekrényekhez

Kiválasztási útmutató lépésről lépésre

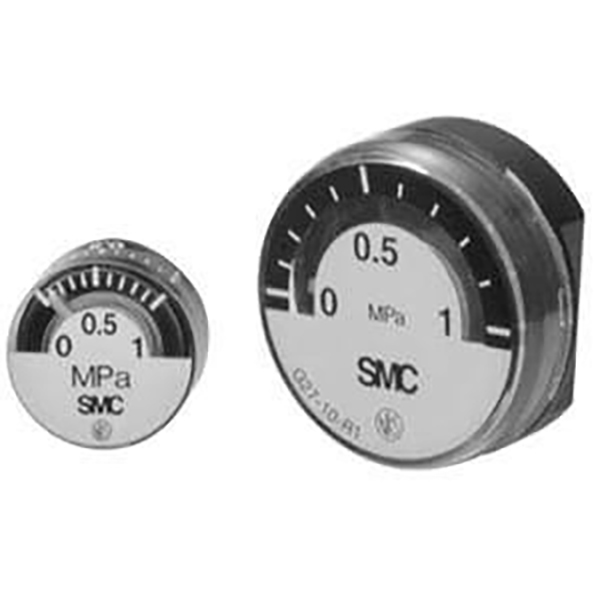

  1. Miniatűr és szűk, korlátozott hely: Válassza a G15 / G27 (φ15 / φ26) lehetőséget.

  2. Szokásos szabványos pneumatikus áramkörök: G36 / G46 (φ37.5 / φ42.5)

  3. Vizuális nyomásfigyelmeztetés szükséges: G36-L / G46-L színkorlátozó gyűrűvel

  4. Távoli leolvasási igény: nagy számlap G53-L / G63-L (φ51 / φ63)

  5. A telepítési mód megkülönböztetése

     -- Közvetlen csővezeték szerelés → GA oldalmenetes sorozat

     -- Beépített vezérlőpanel felszerelés → G hátsó menetes sorozat

Népszerű szabványos modell gyorstájékoztató

     -- G27-10-R1: φ26 számlap, 1,0 MPa tartomány, R1/16 menet

     -- G36-10-01: φ37,5 hátsó menet, 1,0 MPa, R1/8

     -- G46-10-02: φ42,5 hátsó menet, 1,0 MPa, R1/4

     -- G46-L-10-02: φ42,5 hátsó menet, piros-zöld határgyűrű, 1,0 MPa, R1/4

Egy mondat összefoglalása

     A SOLH G sorozatú pneumatikus nyomásmérő φ15–φ63 teljes méretű számlappal, két rögzítési módban hátsó/oldalsó menettel, opcionális L típusú, színkorlátozásra figyelmeztető gyűrűvel, 0,2–1,5 MPa teljes nyomástartományokkal és rézmentes tiszta változatokkal, az összes ipari automatizálás pneumatikus áramkörének standard légnyomás-ellenőrző tartozéka.
