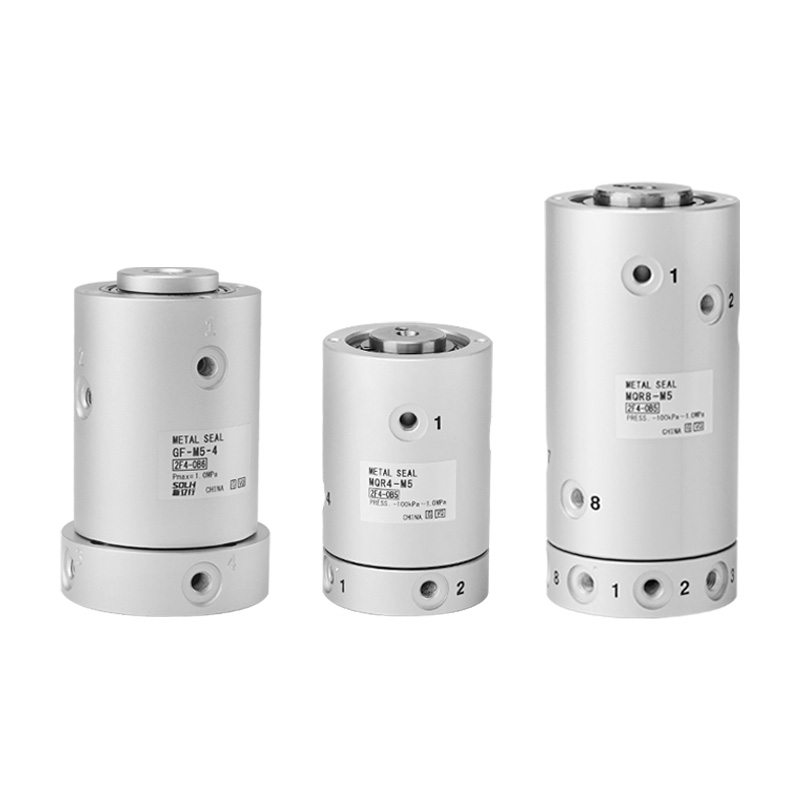

MQR sorozatú alacsony nyomatékú tömítésű forgócsatlakozó (SOLH)

Márka: SOLH by Richge Technology

Termék pozicionálás

     Az MQR sorozat egy többcsatornás forgócsatlakozó, amely érintésmentes fém hézagtömítést alkalmaz ultraalacsony forgatónyomatékkal. Speciálisan folyamatosan forgó alkatrészekhez, például robotcsuklókhoz, forgóasztalokhoz és forgótengelyekhez fejlesztették ki a sűrített levegő és a vákuum szállítására. Teljesen elkerüli a csővezeték csavarodását, rendkívül sima forgást és ultra hosszú élettartamot biztosít az automatizált forgó pneumatikus rendszerek számára.

A termék fő előnyei

     -- Rendkívül alacsony forgatónyomaték: csak 0,003-0,50 N·m, apró plusz terhelést kölcsönöz a hajtás szervó/motorjának

     -- Fémrés érintésmentes tömítés: Nincsenek gumi tömítőgyűrűk, nincs ragadás vagy elakadás; zökkenőmentes indítás hosszú távú statikus tárolás után is

     -- Független többcsatornás levegőáramkörök: opcionális 1/2/4/8/12/16 járat nulla keresztszivárgással az egyes körök között

     -- Ultra-hosszabb élettartam: Akár 1 milliárd forgási ciklus, teljesen karbantartást nem igénylő kialakítás

     -- Kétirányú forgás és nagy sebességű kapacitás: Max fordulatszám 3000 ford./percig, alkalmas nagy sebességű forgó indexelő berendezésekhez

     - Kettős vákuum és pozitív nyomás kompatibilis: Üzemi nyomástartomány -100 kPa ~ 1,0 MPa, vákuumszívó és szabványos levegőbefúvó hurokhoz egyaránt használható

Univerzális szabványos műszaki előírások

     -- Alkalmazható folyadék: sűrített levegő, inert gáz

     -- Üzemi nyomástartomány: -100 kPa ~ 1,0 MPa

     -- Környezeti és közepes hőmérséklet: -10 ~ 80 ℃

     -- Tömítés típusa: Érintésmentes fém réstömítés szerkezet

     -- Tartószerkezet: Kettős csapágyazású vezetőtámasz

     -- Csatlakozómenet: M5 × 0,8 (belső / külső menet opcionális)

     -- Kenési követelmény: Kenésmentes, nincs szükség rendszeres olajfeltöltésre

Modellparaméterek gyors referenciatáblázata

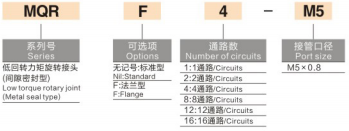

Modell elnevezési szabály példák

     -- MQR4-M5: 4 független járat, szabványos M5 menetes port

     -- MQR8-M5: 8 független járat, szabványos M5 menetes port

     -- MQR16-M5: 16 független járat, szabványos M5 menetes port

Tipikus alkalmazási forgatókönyvek

     -- Pneumatikus levegőellátás ipari robotkar-csuklókhoz és forgótengelyekhez

     -- Forgó indexelő asztalok, forgóhengerek és forgótányér automatizálási berendezések

     -- Folyamatosan forgó levegőellátási hurkok automatizált feldolgozó állomásokon

     -- Forgó vákuum adszorpciós mechanizmusok tapadókorongokhoz és szorítószerkezetekhez

     -- Forgó pneumatikus áramkörök csomagoló-, nyomda- és elektronikai gyártógépekhez

Főbb telepítési irányelvek

     -- Rögzítse az állóházat, hajtsa meg a forgó oldalt a csatlakozólapon keresztül

     -- Rugalmas tengelykapcsoló szerelvény ajánlott a radiális eltolási terhelés kiküszöbölésére

     -- A forgócsatlakozó nem bír el nagy radiális vagy axiális erőt; csak közepes átvitelre használható

     -- A spirálisan elrendezett port-elrendezés leegyszerűsíti a csövek elvezetését és megakadályozza a csővezeték feltekercselését forgás közben

Egy mondat összefoglalása

     A SOLH MQR többcsatornás fém hézagtömítésű forgócsatlakozó rendkívül alacsony forgónyomatékkal, karbantartást nem igénylő, 1 milliárd ciklusú élettartammal, kettős vákuum-pozitív nyomással kompatibilis és opcionális 1-16 független légjárattal, ideális csővezeték csavarodásgátló légellátó komponens robotkötésekhez és minden nagy sebességű forgó automata berendezéshez.
