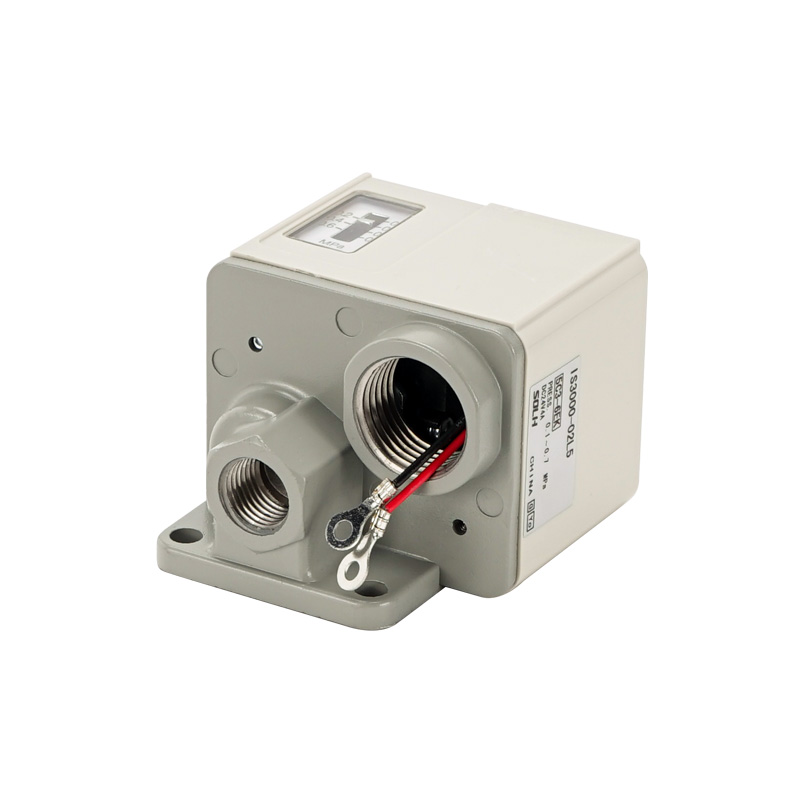

IS3000 sorozatú mechanikus mikropneumatikus nyomáskapcsoló

Márka: SOLH by Richge Technology

Termék pozicionálás

     A SOLH IS3000 sorozat egy klasszikus dugattyús meghajtású mechanikus mikronyomáskapcsoló. Megnyom egy belső mikroérintkezős kapcsolót egy rugódugattyúra ható légnyomáson keresztül, robusztus közvetlen elektromos kimenetet biztosítva. Főleg a levegőáramkör túlnyomásos/alacsony nyomás elleni védelmére és automatikus triggervezérlésére használják, ugyanolyan minőségű és kompatibilis csere, mint az IS10 reed kapcsoló sorozat. Tökéletes erős vibrációjú környezetekhez, ahol az elektronikus digitális kapcsolók instabilok.

Működési elv és alapstruktúra

  1. Működési elv

     -- A sűrített levegő nyomja a rugóterhelésű dugattyút; amint a légnyomás eléri az előre beállított küszöböt, a dugattyú mechanikusan működteti a beépített mikrokapcsolót az érintkező áramkör nyitásához vagy zárásához. Ha a nyomás a hiszterézis érték alá esik, a rugó visszaállítja a dugattyút és visszaállítja az eredeti kapcsolóállapotot.

  2. Alapvető szerkezeti elemek

     -- Felső nyomás beállító gomb: Az indítónyomás közvetlen forgatható beállítása tápellátás nélkül

     -- Beépített 1ab mikrokapcsoló: univerzális AC/DC terhelés, közvetlenül csatlakoztassa a PLC bemeneti termináljait vagy hajtsa meg a kis mágnesszelepeket

     -- Fokozatos nyomáskijelző ablak: Látható MPa skála a valós idejű előre beállított nyomásleolvasáshoz

     -- Présöntött alumínium ház: IP40 porvédelem, általános gyári műhelykörnyezetben használható

Univerzális szabvány műszaki specifikációs táblázat

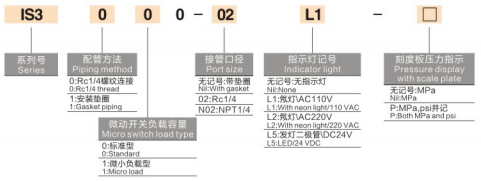

Teljes modellkódolás és változatmagyarázat

  1. Modellpélda: IS3000-02-P

     -- IS3000: Alap szabványos menetes test sorozat

     -- 02: Port menet kódja = Rc1/4; utótag N02 = NPT1/4 amerikai menet

     -- P: Beépített neon jelzőlámpa (üres = standard modell lámpa nélkül)

 2. Származékos speciális modellek

     -- IS3100: Tömítés felületre szerelhető változat, moduláris légkezelő egységekkel (AFC/AC sorozat) illeszkedve az integrált elosztó beépítéshez

     -- IS3010: kis terhelésű, dedikált mikromodell, PLC vezérlők apró DC jelbemenetére optimalizálva

Főbb termékelőnyök

  1. Ütés- és vibrációálló, nagy teherbírású mechanikai kialakítás

     -- Szilárd dugattyú + mikroérintkező szerkezet, stabil teljesítmény vibrátorok, kopogó kalapácsok és bélyegzőberendezések folyamatos vibrációja mellett, nincs jeleltolódás vagy hamis kioldás.

  2. Egyszerű helyszíni kalibrálás áramellátás nélkül

     -- Felső forgatható beállító gomb + látható beosztású ablak; nyomásküszöb offline módban beállítható anélkül, hogy a kapcsolószekrényt áram alá helyezné.

  3. Széles AC/DC terhelési kompatibilitás

     -- A nagy 1A érintkezők terhelhetősége lehetővé teszi a kis mágnesszelepek közvetlen meghajtását közbenső relék nélkül, vagy közvetlen csatlakozást a digitális PLC bemeneti pontokhoz.

  4. Ultra-alacsony hiszterézis

     -- Max holtsáv ≤ 0,05 MPa, konzisztens trigger- és visszaállítási nyomás, hogy elkerüljük a későbbi berendezések gyakori gyors be- és kikapcsolását.

Tipikus ipari alkalmazási forgatókönyvek megfeleltetése

  1. Fő levegőforrás alacsony nyomás elleni védelem

     -- A levegőszűrő szabályozó kenőegységei után telepítve; riasztást indít, ha a tápnyomás 0,4 MPa alá esik, hogy megvédje a K/GT vibrátorokat, a BVP/SK kopogó kalapácsokat és a pneumatikus működtetőket az elégtelen tolóerővel szemben.

  2. Hengerlöket helyzetének megerősítése

     -- Miután a henger teljesen kinyúlt, a kamra nyomása az előre beállított értékre emelkedik, hogy kapcsolójelet küldjön a gyártási folyamat következő lépésének reteszeléséhez.

  3. Vibrátoráramkör biztonsági reteszelése

     -- Figyeli az üzemi légnyomást; lekapcsolja az XQ gyors kipufogószelepek áramellátását, ha a nyomás a küszöbérték alá esik, hogy megakadályozza a vibrátor kiégését az alacsony nyomású működés miatt.

Teljesítmény-összehasonlítás: IS3000 VS IS10 Reed VS ISE30A digitális kapcsoló

Egy mondat összefoglalása

     A SOLH IS3000 sorozatú dugattyús mechanikus pneumatikus nyomáskapcsoló alacsony hiszterézissel, erős rezgésállósággal és nagy érintkezési teherbírással rendelkezik, menetes/tömítéssel szerelhető és mikroterhelésű PLC-változatok is elérhetők, széles körben használják a légkör nyomásának védelmére és az automatikus folyamatindító jelekre vibrátorokon, hengerrögzítő állomásokon és általános automatizálási berendezéseken.
