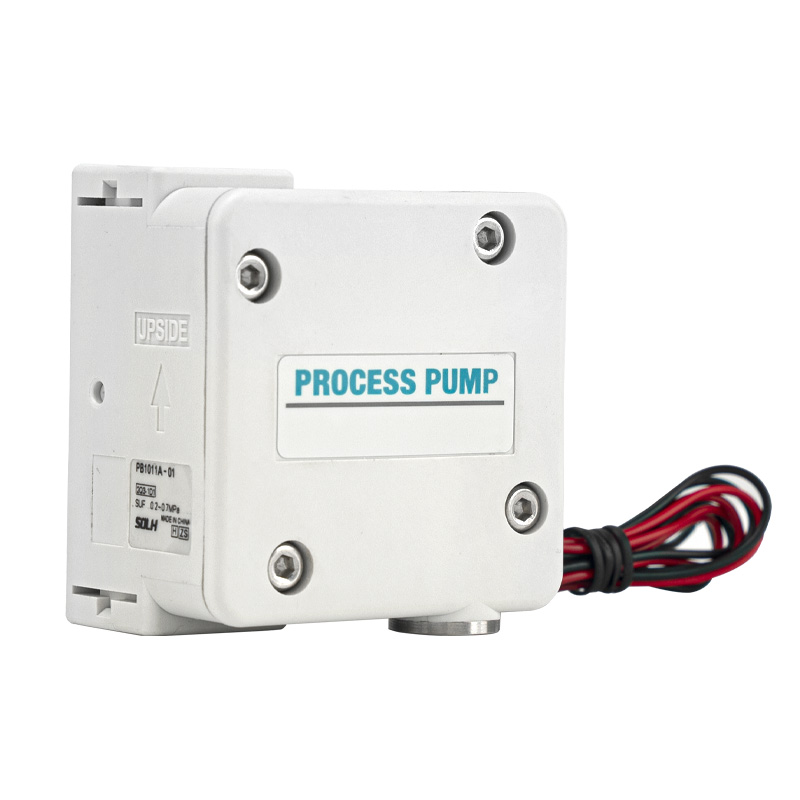

RPB1011 sorozatú membránszivattyú (PB1000A beépített mágnesszelep típus)

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH PB1011A a PB1000A miniatűr egyműködésű pneumatikus membránszivattyú sorozathoz tartozik, beépített mágnesszeleppel. Kompakt körvonala, teljes korrózióállósága és nulla tengelytömítés-szivárgás jellemzi. Vegyi oldószerek, tiszta víz, orvosi folyadékok és reagensek mikro- és közepes áramlású szállítására tervezett kompakt precíziós adagolószivattyú, amelyet széles körben használnak a finomkémiai, félvezető- és biotechnológiai iparban.

Modellosztályozás és vezetési mód

     --  PB1011A: Beépített integrált 3-járatú mágnesszelep (DC24V), közvetlen elektromos jelvezérlés, plug-and-play vezetékezés

     --  PB1013A: Külső levegővezérlő típus, független külső mágnesszelep hajtja

     --  Portméret utótag: 01 = Rc1/8 szabványos folyadékport

     --  Általános komplett modellek: PB1011A-01; PB1011A-01-B (rögzítő lábtartóval); PB1011A-01-N (NPT menetes port)

Alapvető műszaki előírások (PB1011A)

     -- Meghajtó egység: Beépített 3/2 mágnesszelep, DC24V, fogyasztás 0,35 W

     --  Áramlási tartomány: 8–2000 ml/perc (0,12–120 L/óra)

     --  Kisülési üzemi nyomás: 0～0,6 MPa

     --  Száraz szívómagasság: Max. 2,5 m

     -- Üzemi folyadék hőmérséklete: 0～50 ℃ (nincs jegesedés a szivattyúkamrában)

     -- Max. megengedett folyadékviszkozitás: 100 mPa·s

     -- Befújt levegő nyomástartománya: 0,2-0,7 MPa

     -- Levegőfogyasztás: ≤40 L/perc (ANR)

     -- Teljes méret és tömeg: 60×60×41 mm, kb. 170 g

     -- Működési zaj: ≤64 dB(A); a zaj tovább csökkenthető a hozzá illesztett hangtompítóval

     -- Membrán élettartama: Akár 30 millió kapcsolási ciklus

Nedvesített alkatrész anyag konfigurációja

      -- Szivattyúház: polipropilén PP / SUS316 rozsdamentes acél opcionális

     -- Membrán és visszacsapó szelepmag: kompozit PTFE + PP

     -- Tömítőanyag: FKM fluorkaucsuk, kiváló savval, lúggal és szerves oldószerrel szembeni ellenállás

     -- Anyagelőny: A tengely nélküli tömítés kiküszöböli a közepes szivárgást; teljes korrózióállóság vegyi oldathoz, tiszta vízhez, orvosi reagenshez és enyhe savas/lúgos folyadékhoz.

Működési elv (PB1011A elektromos vezérlési típus)

     -- Mágnesszelep feszültség alatt BE: A sűrített levegő belép a meghajtókamrába, a membrán balra váltása érdekében; A szivattyúkamrában lévő folyadék a felső egyirányú szelepen keresztül távozik.

     -- Mágnesszelep feszültségmentes KI: A meghajtókamra elszívja a levegőt; a membrán visszaáll jobbra a beépített rugóerő hatására; új folyadékot szívnak be a szivattyú üregébe az alsó bemeneti visszacsapó szelepen keresztül.

     -- A nagyfrekvenciás mágnesszelep be-/kikapcsolási ciklus (1～10 Hz) folyamatos folyadékszívást és kisütést tesz lehetővé; a kimeneti áramlás a kapcsolási frekvencia változtatásával pontosan beállítható.

Telepítési és csővezetéki követelmények

  1. Kötelező telepítési szabály

     -- A folyadékkimeneti nyílásnak (OUT) felfelé kell néznie, hogy elkerülje, hogy a szivattyúkamrában a levegő elzáródjon, ami az áramlás megszakítását okozza.

 2. Port Definition & Thread Spec

     -- Fluid IN / OUT fő portok: Standard Rc1/8", NPT1/8 opcionális

     -- Levegőellátás SUP port: M5×0,8 menet

     -- Kipufogó EXH port: M5 × 0,8 menet, kompatibilis az AN05-M5 miniatűr hangtompítóval

  3. Rögzítési furatok

     -- 2 × M4 csavarlyuk 6 mm mélységgel; vagy φ4,5 átmenő lyukak; dedikált lábtartó tartozék KT-PB1A-5 elérhető a rögzített berendezések telepítéséhez.

Tipikus ipari alkalmazási forgatókönyvek

     -- Félvezető és PV gyártás: vegyi oldószer átvitel, tisztító folyadék keringető hurok

     -- Orvosi és biokémiai berendezések: reagens, pufferoldat és biológiai folyadék mikro szállítása

     -- Nyomda- és csomagológépek: tinta, öntapadó ragasztó automatikus adagolórendszer

     -- Környezetvédelem és vízkezelés: Vegyszer adagolás, szennyvíz mintavétel

     -- Általános automatizálási ágazat: Vágófolyadék, tisztítószer és könnyűolaj szállítása

Modellválasztási irányelvek

     -- Áramlási illesztés: Válassza a PB1011A-t a ≤2000 ml/perc áramláshoz; PB1013A légpilóta modell speciális kapcsolódási vezérlési forgatókönyvekhez (max. áramlás 1000 ml/perc)

     -- Nedvesített anyag kiválasztása: PP szivattyúház általános gyenge vegyi folyadékhoz; SUS316 + PTFE kombó az erős korrozív oldószerhez

     -- Vezérlési mód: Elektromos közvetlen vezérlés válassza a PB1011A-t; berendezés külső reteszelő összeköttetése válassza a PB1013A légpilóta típust

     -- Kiegészítő tartozékok: szerelje fel a hangtompítót a kipufogónyílásra a működési zaj csökkentése érdekében; Match lábtartó a hosszú távú fix telepítéshez

SOLH csereelőny

     A SOLH-PB1011 sorozat teljes mértékben megfelel az SMC eredeti PB1011 sorozatának teljes méretben, csatlakozómenet-elrendezésben és minden teljesítményparaméterben, közvetlen beugró csere csővezeték módosítás nélkül, kiváló költséghatékonysággal.

Egy mondat összefoglalása

     A SOLH PB1011A miniatűr beépített mágnesszelepes pneumatikus membránszivattyú tengelytömítésmentes, szivárgásmentes PTFE/FKM korrózióálló, nedvesített részeket alkalmaz, támogatja a 8-2000 ml/perc mikro-közepes áramlású adagolást, elérhető elektromosan integrált mágnesszelepes és külső légpilóta rendszerben, a kompakt orvosi precíziós nyomdavezető szivattyúval.
