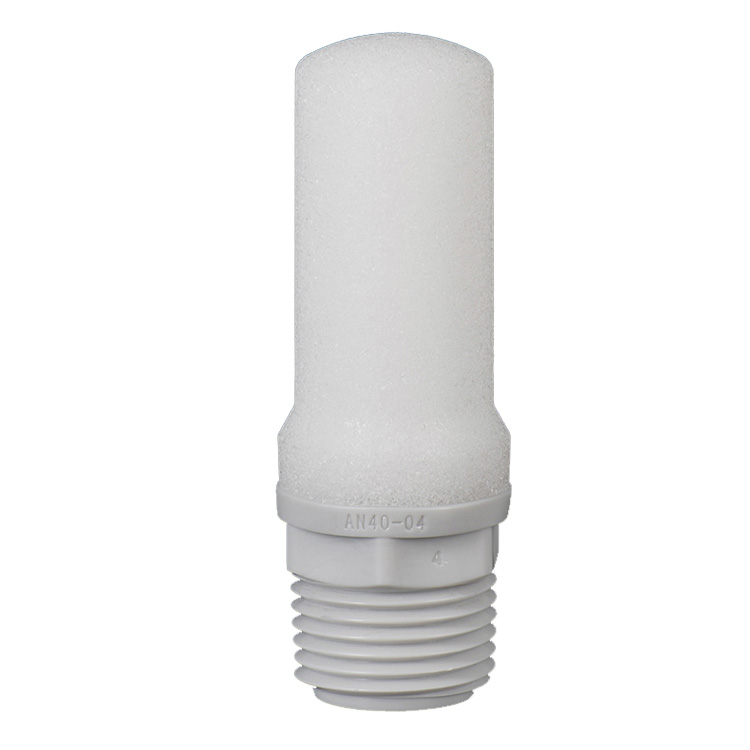

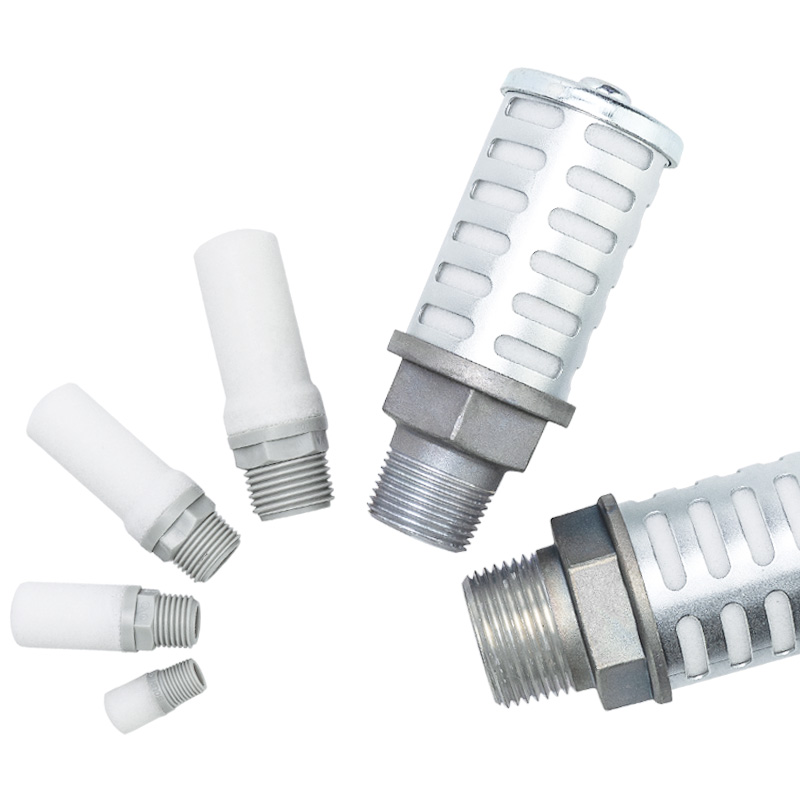

AN sorozatú pneumatikus kipufogó hangtompító

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH AN sorozat egy dedikált kipufogó hangtompító minden pneumatikus rendszerhez. Alapvető funkciói közé tartozik a kipufogó zaj csökkentése, a kipufogó levegő tisztítása és az olajköd fröccsenés elnyomása. Széles körben a mágnesszelepek kipufogónyílásaira, pneumatikus hengerekre és az összes levegőszabályozó szelepre szerelve nélkülözhetetlen környezetvédő és zajcsökkentő tartozék a teljes pneumatikus körökhöz.

Teljes sorozatú specifikáció-összehasonlító táblázatok

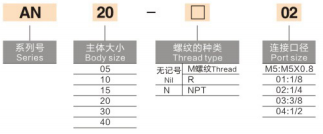

 1. Kis és közepes méretű (normál mágnesszelepekhez és hengerekhez)

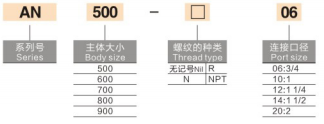

 2. Nagy furatméretek (nagy szelepekhez és központi kipufogó-elosztókhoz)

Univerzális alapvető műszaki paraméterek

  1. Alkalmazható közeg: Tiszta sűrített levegő (nem alkalmas gyúlékony, maró, mérgező gázokhoz)

  2. Max névleges üzemi nyomás: 1,0 MPa (standard műgyanta modellek)

  3. Működési hőmérséklet tartomány:

     - Szabványos gyantatípus: -10 ~ +60 ℃ (nincs jegesedés a mag belsejében)

     -- Szinterezett fém típus: Akár 150 ℃ magas hőmérséklet-állóság

  4. Zajcsökkentési teljesítmény:

     -- Normál fokozat: 25 ~ 30 dB(A)

     -- Nagy csillapítású speciális változat: ≥35 dB(A)

  5. Választható építőanyagok

     - Gyanta típusa: UL94-V0 égésgátló ház, porózus szinterezett szűrőmag (50-100 μm pórusméret)

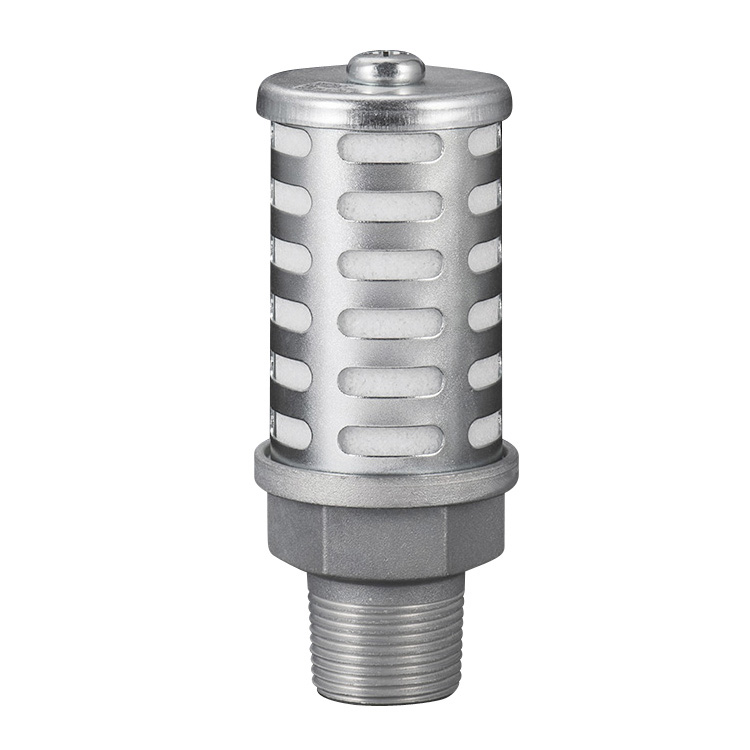

     -- Fém típus: szinterezett rézötvözet test, kiemelkedően magas hőmérséklet és korrózióállóság

  6. Csatlakozási lehetőségek: M3/M5 metrikus menet, Rc/PT belső menet, NPT menet, tolócsatlakozás φ6~φ12 csőhöz

Belső szerkezet és zajcsökkentés elve

     -- Nagy sebességű elszívott levegő áramlik a hangtompító testébe; porózus szinterezett mag/többrétegű szál apró csatornákra osztja a légáramlást, hogy súrlódást és hangelnyelést generáljon, és hatékonyan csillapítsa a kipufogógáz ütközési zaját.

     -- A részleges modelleknél alkalmazott kétrétegű kompozit kialakítás: belső mag a zaj kiküszöbölésére, a külső héj blokkolja az olajköd fröccsenését, miközben fenntartja az alacsony kipufogó-ellennyomást a henger fordulatszám-veszteségének elkerülése érdekében.

     -- Teljesen passzív mechanikus szerkezet, nincs szükség tápellátásra, azonnali zajcsökkentés egyszerű telepítés után.

3 lépésből álló gyorskiválasztási útmutató

  1. Illessze a csatlakozási interfészt: Erősítse meg a kipufogónyílás menetének specifikációját (M5/Rc1/8 stb.) vagy a műanyag cső külső átmérőjét (φ8/10/12 tolós típus).

  2. Hasonlítsa össze a légáramlási kapacitást:

     -- Mini sorozat (AN05/AN10): ≤0,4 m³/perc

     -- Közepes sorozat (AN15/AN20/AN40): 0,8 ~ 1,2 m³/perc

     -- Nagy ipari sorozatok (AN500 ~ AN900): ≥2,5 m³/perc

  3. A munkakörnyezeti feltételeknek való megfelelés:

     -- Magas hőmérséklet / gyakori gyors elszívás: Válassza az AN110 sorozatú szinterezett fémet

     -- Nedves, poros beltéri műhely: Lezárt gyanta ANA1 sorozat

     -- Maximális zajcsökkentési prioritás: ANB1 nagy csillapítású hangtompító sorozat

Telepítési és rendszeres karbantartási utasítások

  1. Telepítési mód

     -- Közvetlenül csavarja rá a szelep/henger kipufogónyílásra; a külső ház szabadon forgatható bármilyen tájolású elrendezéshez. A benyomható típus egy lépésben szilárdan beilleszthető a csőbe.

  2. Karbantartási szabályok

     -- Eltömődött mag tisztítása: Fújja vissza a magot alacsony nyomású tiszta levegővel vagy öblítse le; cserélje ki a hangtompítót, ha a súlyos dugulást nem lehet megszüntetni.

     -- Élettartam referencia: Gyanta szinterezett mag kb. 10 000 munkaóra; fém szinterezett mag rendkívül hosszú élettartammal.

SOLH csereelőny

     A SOLH teljes AN sorozatú modelljei, beleértve az AN05-M5, AN10-01, AN15-02, ANA1-06 típusokat, teljesen felcserélhetők az eredeti SMC AN hangtompítókkal, azonos menetmérettel, áramlási kapacitással és zajcsökkentő hatással, versenyképesebb egységárral és gyorsabb gyártási idővel a tömeges beszerzési költségek optimalizálása érdekében.

Egy mondat összefoglalása

     A SOLH AN sorozatú pneumatikus kipufogó-hangtompító teljes M5-től Rc2"-es méretválasztékot kínál gyanta/fém szinterezett opciókkal, 25-35 dB(A) zajcsökkentést és olajköd-visszatartást biztosítva, a szabványos univerzális hangtompító minden mágnesszelep és henger kipufogó-zajszabályozáshoz az ipari automatizálásban.
