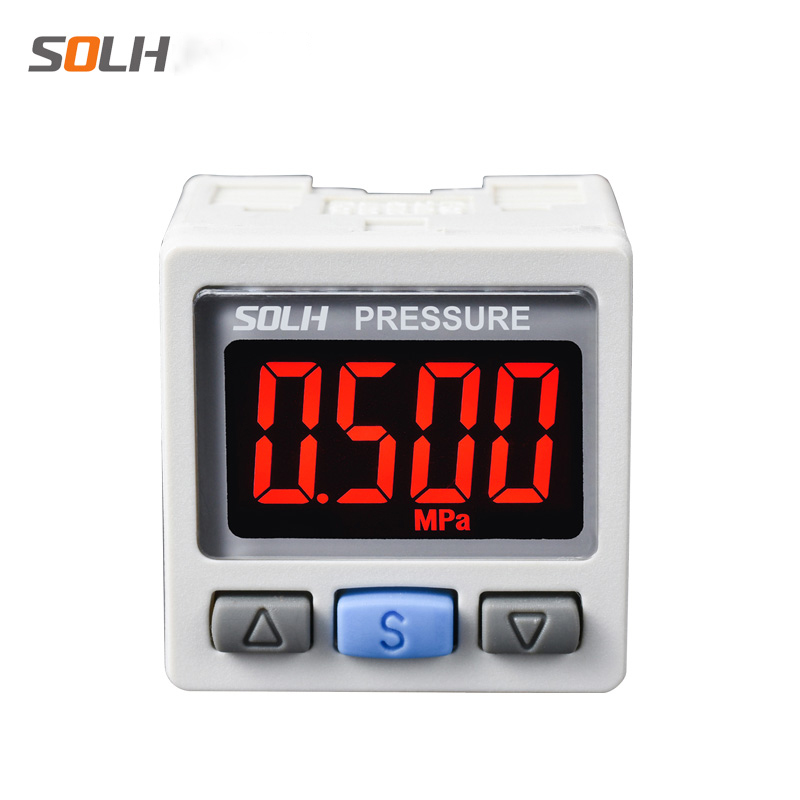

ZSE30A(F) / ISE30A sorozatú, nagy pontosságú, kétszínű digitális nyomáskapcsoló

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH ZSE30A(F) / ISE30A sorozatú nagy pontosságú digitális nyomáskapcsolók valós idejű nyomásfigyelésre, küszöbérték riasztásra és zárt hurkú jelvezérlésre szolgálnak minden pneumatikus körben. Kompatibilis vákuummal, vegyes nyomással és normál pozitív nyomással. Az alapvető előnyök közé tartozik a ±0,2% FS rendkívül nagy pontosság, a kétszínű piros/zöld LCD-kijelző és az egykattintásos kötegelt paramétermásolás funkció, amely az automatizált pneumatikus rendszerek "vizuális megfigyelő szemeként" működik.

Sorozatok besorolása nyomásmérési tartomány szerint

Alapvető műszaki előírások (nagy pontosságú)

  1. Kijelző egység: 4 számjegyű LCD képernyő, kétszínű automatikus kapcsoló (zöld/piros); Az OUT1 a zöldnek, az OUT2 a pirosnak felel meg

  2. Mérési pontosság: ±0,2%FS @ 25 ℃, felbontás akár 1/1000 teljes skála

  3. Jelkimeneti beállítások

     -- Kapcsolójel: 2 csatornás NPN / PNP nyitott kollektoros tranzisztoros kimenet (OUT1 & OUT2)

     -- Analóg jel (opcionális): 1~5V feszültségkimenet vagy 4~20mA áramkimenet

  4. Tápegység: 12~24 VDC ±10% széles feszültségtartomány

  5. Túlnyomásálló képesség

  6. ZSE30A / ZSE30AF: 500 kPa

  7. ISE30A pozitív nyomású modell: 1,5 MPa

  8. Védelmi osztály: IP40 porálló

  9. Működési környezeti hőmérséklet: 0 ~ 50 ℃

  10. Exkluzív funkció: Paramétermásolás egy kattintással, beállítások másolása 1 fő egységről maximum 10 szolga egységre, hatékonyan elkerülheti a paraméterezési hibákat a kötegelt berendezés hibakeresés során

Teljes modellelnevezési szabály

  Modellpélda: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: sorozat nyomástípus azonosítója

     -- 01: Csatlakozómenet specifikációja = M5 belső menet (R1/8)

     -- N / P: Kapcsoló kimeneti tranzisztor típus

        N = NPN nyitott kollektor; P = PNP nyitott kollektor

     -- M / C / D: Kimeneti kombináció meghatározása

        M = csak 2 független kapcsoló kimeneti csatorna

        C = 1 kapcsolócsatorna + 1~5 V analóg feszültség kimenet

        D = 1 kapcsolócsatorna + 4~20 mA analóg áramkimenet

Kétszínű LCD kijelző logika

     -- Zöld háttérvilágítás: A tényleges nyomás a felhasználó által előre beállított normál működési tartományon belül

     -- Piros háttérvilágítás: A nyomás meghaladja a felső/alsó riasztási küszöböt (túlnyomásra/alulnyomásra figyelmeztető jelzés)

     -- 4 állítható megjelenítési mód: támogatja a szabványos logikát (normál zöld, abnormális piros) vagy a fordított színváltási logikát igény szerint

Tipikus ipari alkalmazási forgatókönyvek

  1. Pneumatikus henger és munkadarab befogó áramkör

     Állítsa be a szorítónyomás küszöbértékét 0,5 ~ 0,7 MPa között; piros riasztási jelzést ad, ha a nyomás az alsó határ alá esik, hogy megakadályozza a munkadarab kilazulását a feldolgozás során.

  2. Vákuumszívó-kezelő állomás (ZSE30A vákuum-dedikált modell)

     Állítsa be a megbízható adszorpciós küszöböt ≤ -80 kPa értékre; azonnal riasztási jelet ad ki, ha a vákuum foka romlik, hogy elkerülje a munkadarab leesését az átvitel során.

A teljesítmény összehasonlítása a hagyományos mechanikus nyomáskapcsolókkal

Kiválasztási útmutató lépésről lépésre

     -- Csak vákuum vagy vegyes vákuum + mikro pozitív nyomás → Válassza a ZSE30AF univerzális keveréknyomás modellt

     -- Szabványos általános pneumatikus áramkör (0,4 ~ 0,7 MPa levegőellátás) → A legnépszerűbb modell ISE30A-01-N-M

     -- Valós idejű folyamatos nyomásadatgyűjtés szükséges PLC-vel → Válassza ki a C (1-5 V feszültség) vagy D (4-20 mA áram) analóg kimeneti változatot

Egy mondat összefoglalása

     A SOLH ZSE30A vákuum, ZSE30AF keverék és ISE30A pozitív nyomású digitális kapcsolók ±0,2%FS nagy pontosságú kétszínű LCD-vel, 2-csatornás NPN/PNP kapcsolóval + opcionális 1-5V/4-20mA analóg kimenettel, egykattintásos kötegelt paramétermásolással, széles körben használt pneumatikus szívónyomás- és vákuumos riasztóberendezésekben.
