PBM/PBX sorozatú többfokozatú vákuumgenerátor

PBM / PBX sorozatú mini többlépcsős, többenergiás vákuumkidobó | Piab stílusú egymásra rakható vákuumgenerátor

Márka: SOLH by Richge Technology | Ultra-vékony egymásra rakható 2-fokozatú Venturi vákuumgenerátor

1. Termék áttekintése

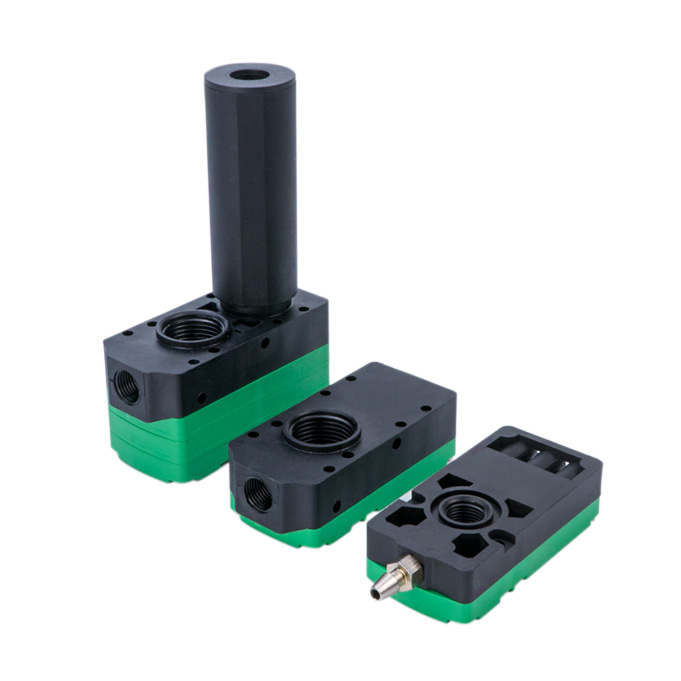

   A PBM / PBX Piab-stílusú mini, kétfokozatú diffúzor többfokozatú vákuumgenerátorok, más néven többenergiás vákuumgenerátorok. Moduláris egymásra rakható kialakítást alkalmaznak ultravékony, könnyű testtel. A PBM standard beépített hangtompítós változat, míg a PBX összetett külső hangtompító típus. Három funkcionális változat érhető el: A típusú szelep nélküli, B típusú tápszeleppel, C típusú teljes, többenergiás integrált modell.

  A mag elhelyezése: Kis helyigény, alacsony levegőfogyasztás és nagy szívóáram. Támogatja a többrétegű elosztó egymásra helyezését, független vezérléssel több tapadókoronghoz. Ideális robot EOAT, raklapozáshoz és porózus munkadarabokhoz hab tapadókorongokkal.

      • PBM Standard Mini: Beépített hangtompító, vékony test, alacsony zajszint, alkalmas egy egységre vagy egymásra rakott összeállításra

      • PBX X-mini vegyülettípus: Kivehető külső hangtompító kazetta, nagyobb végső vákuum, nagyobb áramlás és jobb hőelvezetés, nagy ciklusú folyamatos működésre tervezve

  Méretosztályok: 5 / 10 / 20 / 30. A szám az egyenértékű vákuumszivattyú névleges teljesítményét jelenti (0,05-0,3 kW). Funkcionális változatok: A Basic szelep nélküli, B integrált betápláló szelep, C teljes többenergiás modell (tápszelep + szakítószelep + vákuumnyomás érzékelés + állítható vákuumtörés fojtószelep).

2. Modellkódolási szabály

  Példa: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Standard mini típus beépített hangtompítóval

￮ PBX: Compound X-mini típus külső hangtompító kazettával

     • 10: Méretkód (5/10/20/30)

￮ 5: Mikro kis áramlású, apró alkatrészek

￮ 10: Kis-közepes áramlás, 3C kis részek

￮ 20: Közepes folyású bestseller, karton, fólia és hab tapadókorong

￮ 30: Nagy átfolyású, nagy felületű porózus lemez és raklapozás

     • ABC: Funkcionális változat

￮ V: Szelep nélküli alapegység, csak generátorház, külső mágnesszelep vezérli

￮ B: Egyszelepes változat, beépített táp mágnesszelep, opcionális egyirányú nyomástartó szelep, természetes vákuumkioldás

￮ C: Teljes többenergiás változat, tápszelep + vákuum-megszakító szelep + digitális vákuumnyomás kapcsoló + állítható fúvófojtó

     • K1: Szelepkombinációs kód, K1 = Normálisan zárt betápláló szelep + Normálisan zárt megszakítószelep

     • 5/6: Tekercs feszültség: 5=DC24V, 6=DC12V

     • L/M: Vezetékkábel specifikáció

     • FN: Nyomáskapcsoló kimenet (NPN/PNP, egység opcionális kPa/inHg)

  Rendelési példa: PBM20-C. Meghatározás: PBM szabvány beépített hangtompító, 20-as méretű, C típusú teljes többenergiás modell, integrált táp- és megszakító szelep, állítható vákuumtörés és vákuumérzékelő riasztás.

3. PBM VS PBX Core különbség

4. Az A/B/C verzió funkcióinak összehasonlítása

5. Műszaki specifikáció összefoglalása

  Teljesítmény @0,5 MPa tápnyomás

6. Kiválasztási útmutató

  Válassza a PBM vagy PBX lehetőséget

     • ✅ PBM: Korlátozott beépítési hely, robot EOAT, rendszeres szakaszos ciklus, nincs szükség kiálló hangtompítóra

     • ✅ PBX: Hab tapadókorong, porózus kartondoboz, hosszú folyamatos működés, nagyobb áramlás és vákuum szükséges

  Válassza az A/B/C verziót

     • ✅ C verzió Multi-Energy: Robot alkalmazás, gyors lefújás + hiányzó alkatrész észlelési riasztás, külső szelepek és csővezetékek csökkentése (előnyös)

     • ✅ B verzió: Korlátozott költségvetés, nincs lefújható vákuumkioldás, a munkadarab önsúly hatására szabadul fel

     • ✅ A verzió: Fix rögzítés meglévő külső mágnesszeleppel, a legalacsonyabb beszerzési költség

  Egymásra rakható elosztó funkció (az PBM/PBX fő előnye)

     A PBM5 akár 16 réteget is képes egymásra rakni; A PBM10 legfeljebb 12 réteget támogat. Az alközpont ugyanazzal a halmozási képességgel rendelkezik. Mindegyik réteg önálló vákuumkörrel rendelkezik, kölcsönös interferencia nélkül, és egy fő levegőellátáson osztozik. A legjobb választás többállomásos átvitelhez és több fúvókás modulokhoz.

     Tömítés anyaga: NBR általános feltételekhez; FKM élelmiszer minőségű vagy sav/lúg maró hatású környezetekhez.

7. Pneumatikus áramkör C típusú többenergiás modellhez

     Levegőforrás → AFC légszűrő (olajköd tilos) → AR nyomásszabályozó → PBM/PBX-C levegőellátó port; Vákuumcsatlakozó → ZFC vákuumszűrő → tapadókorong. Két DC24V jelvezeték csatlakozik a PLC-hez: az egyik a vákuum-adszorpció szabályozásához, a másik az állítható lefúvatási vákuum-megszakításhoz. Vákuum visszacsatoló jel a hiányzó / leesett munkadarab észlelésére.

8. Működési megjegyzések

     • A levegőellátásnak száraznak és szűrtnek kell lennie, olajköd kenőanyag használata tilos. Az olajszennyeződés eltömíti a kétfokozatú fúvókákat.

     • A ZFC vákuumszűrőt a vákuumcsőbe kell beszerelni. A por könnyen blokkolja a fúvókákat és csökkenti a szívóerőt.

     • Az alközpont külső hangtompító kazettáját teljesen be kell helyezni; eltávolítása rendkívül hangos zajt okoz.

     • Lassan állítsa be a C típusú vákuumtörő fojtószelepet. A túlzott nyitás elfújja a vékony réteget és a papír munkadarabokat.

     • Több egységből álló, egymásra helyezett elosztó-összeállítás esetén növelje meg a fő levegőellátó csövet, hogy stabilizálja az összes egység nyomását.

     • Széles hőmérséklet-tolerancia; biztosítsa, hogy alacsony hőmérsékleten ne jegesedjen a levegőforrás.
