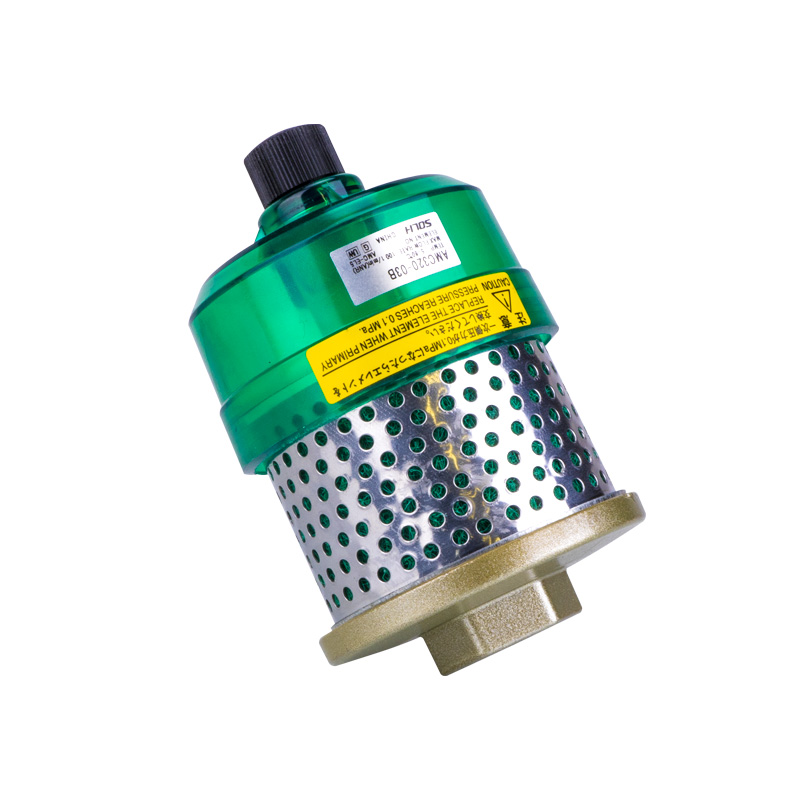

Márka: SOLH by Richge Technology | SMC AMC ekvivalens kipufogógáz tisztító, olajköd eltávolítás + integrált zajcsökkentés
A SOLH AMC sorozatú kipufogógáz-tisztító, más néven kipufogóolaj-eltávolító vagy hangtompító tisztító, egyetlen egységben integrálja az olajköd-leválasztást és a zajelnyomást. Megfogja az olajködöt és a finom port a pneumatikus rendszerek távozó levegőjében, miközben drasztikusan csökkenti a kipufogó zajt. Két gyakori műhelyproblémát old meg: az olajköd fröccsenését és a zajszennyezést. Ez egy továbbfejlesztett alternatíva a szabványos hangtompítókhoz, amelyeket a mágnesszelepek és a léghengerek kipufogónyílásainál szereltek fel.

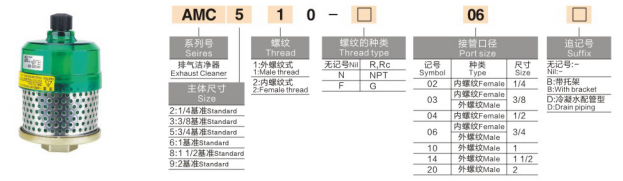

AMC + méretkód + szál formája + szál típusa - portméret + utótag opció
|
Pozíció |
Kód |
Jelentés és leírás |
|
1 |
AMC |
Sorozat: Kipufogó tisztító |
|
2 |
2/3/5/6/8/9 |
Test referencia mérete: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Menetforma: 1=Külső menet; 2=Női szál |
|
4 |
Üres / N / F |
Menet típusa: Üres=R/Rc kúpos menet; N=NPT; F=G párhuzamos menet |
|
5 |
02/03/04/06/10/14/20 |
Csatlakozási port mérete: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (opcionális utótag) |
B/D |
B=Rögzítőkonzollal; D = Lefolyócső típusa a kondenzvíz összegyűjtéséhez |
|
Testméret kódja |
Referencia port |
Max. feldolgozási áramlás L/min |
Tipikus modell példa |
|
2 |
1/4" |
≤300 |
AMC220-02 (belső menet 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (külső menet 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (külső menet 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (külső menet 1") |
Megjegyzés: A karosszéria mérete a referenciaérték; a tényleges csatlakozási menetméretet az 5. kód határozza meg, amely lehet azonos vagy kicsinyített adapter használat esetén.
1. példa: AMC510-06: Test referencia 34", tényleges külső menetes port 3/4"
2. példa: AMC320-02: Test referencia 38", tényleges belső menetes port 1/4" (csökkentett port)
Utótag opciók:
B Rögzítőkonzollal felszerelve a gépvázra való rögzítéshez, főleg nagyméretű AMC-hez
D Lefolyócső-változat alsó olaj/víz kivezető nyílással a központi olajvisszanyeréshez, ideális nehéz olajköd-körülményekhez
|
Tétel |
Paraméter |
|
Alkalmazható folyadék |
Olajködöt és finom port tartalmazó sűrített levegő |
|
Max üzemi nyomás |
1,0 MPa |
|
Környezeti hőmérséklet |
-5 ℃ ~ +60 ℃ (nem fagy) |
|
Szűrési besorolás |
0,3 μm; Olajköd eltávolítási hatékonyság: 99% ~ 99,9% |
|
Zajcsökkentés |
30 ~ 35 dB(A), jobb, mint a szabványos hangtompítók |
|
Szűrőelem |
Kompozit üvegszál + aktív szén, cserélhető |
|
Ház anyaga |
Lángálló műszaki műanyag, olajfröccsenésgátló |
Működési elv
A pneumatikus alkatrészekből távozó levegő belép az AMC-be. A nagy olajcseppeket centrifugális vezetőszerkezet választja el, a ház belső falára dobja, és leereszti az olajteknőbe.
A levegőáram áthalad a kompozit üvegszál + aktív szén elemen, hogy felfogja a finom olajködöt és a 0,3 μm-nél nagyobb részecskéket.
A levegő az integrált hangtompító szerkezeten halad át a kiürítés előtt, egy lépésben befejezve az olajeltávolítást + a zajcsökkentést.
A beépített olajpohár összegyűjti a leválasztott olajat az időszakos leeresztéshez, hogy elkerülje a másodlagos szennyeződést.
|
Összehasonlító elem |
SOLH AMC kipufogó tisztító |
AN sorozatú szabványos hangtompító |
|
Alapfunkció |
Hangtompítás + olajköd- és porszűrés, kettős funkció |
Csak zajcsökkentés, olajleválasztás nélkül |
|
Olajköd kezelése |
Nagy hatékonyságú rögzítés, megakadályozza a műhelyolaj szennyeződését |
Nincs szűrés; Az olajköd közvetlenül a műhelybe távozik |
|
Karbantartás |
Cserélhető elem + kézi olajleeresztő, újrafelhasználható |
Közvetlen csere blokkolt után, nincs olajgyűjtő szerkezet |
|
Tipikus alkalmazás |
Tiszta műhely, olajköd tilos környezet |
Alapszintű zajcsökkentés olajszabályozási követelmény nélkül |
|
Költségszint |
kb. 2-3-szor AN hangtompító, azonos portmérettel |
Alacsony költség a tömeges alap zajszabályozáshoz |
Gyors kiválasztási lépések
Erősítse meg a kipufogógáz-áramlást: Válassza ki az AMC névleges áramlását ≥ a mágnesszelep/henger maximális kipufogógáz-áramát
Illessze a menetnyílás méretét a pneumatikus alkatrész kipufogónyílásához
Alkalmazási hangolás: Standard változat általános műhelyhez; Az AMC520 vagy nagyobb az élelmiszer- és elektronikai tiszta helyiségekben, ahol nulla olajköd-tűrés
Karbantartás és csere
Szűrőcsere ciklus: 3-6 hónap normál üzem mellett; havonta ellenőrizze a nehéz olajköd állapotát
Rendszeresen engedje le a felgyülemlett olajat az alsó leeresztő csapból, hogy elkerülje az olaj visszafolyását és az elemek eltömődését
A kipufogógáz-ellennyomás jelentős emelkedése vagy a henger lassú működése eltömődött elemet jelez; azonnal cserélje ki
A SOLH AMC sorozatú kipufogótisztítók követik az SMC AMC elnevezési konvenciót, az interfész méreteit és a teljesítményparamétereket. A szűrőelemek cserélhetők. Megbízható költségcsökkentési megoldást kínál automatizálási gépekhez és exportberendezés-projektekhez.
