JA / JB / JC / JS sorozatú úszócsukló

SOLH JA / JB / JC / JS sorozatú úszócsukló | SMC-vel egyenértékű pneumatikus rúdvég csatlakozó

Márka: SOLH by Richge Technology | SMC szabványos úszócsukló, közvetlen csere

1. Termék áttekintése

  Az úszócsukló rugalmas csuklóként működik a hengerdugattyúrúd és a terhelés között. Alapvető feladata a szerelési eltérések és párhuzamossági hibák elnyelése. Megvédi a dugattyúrudat az oldalsó tolóerőtől, csökkentve a hajlítást, a rendellenes kopást és az elakadási kockázatot. Ez az automatizálási gépek alaptartozéka.

2. Négy sorozat osztályozása és különbségei

3. Általános műszaki előírások

   Lengésszög: ±5° JA/JB/JS esetén; kiválasztott JC modellek ±10°-ig

   Megengedett eltolás: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Üzemi hőmérséklet: -5~+70 ℃ (standard); -10~+120 ℃ (rozsdamentes acél JS)

     • Menetméretek: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, a hengerfurathoz igazítva

     • Üzemi nyomás: ≤1 MPa pneumatikus; ≤3,5 MPa nagy teherbírású hidraulikus változatokhoz

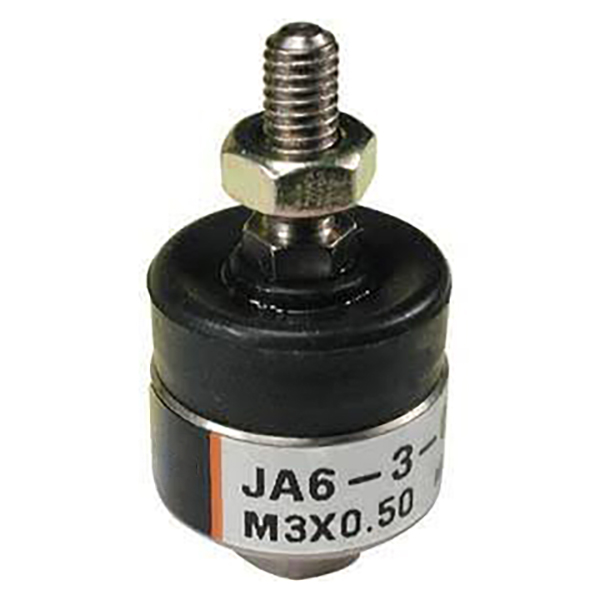

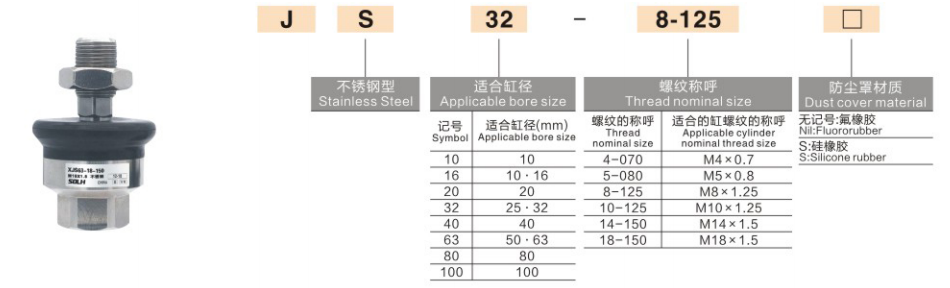

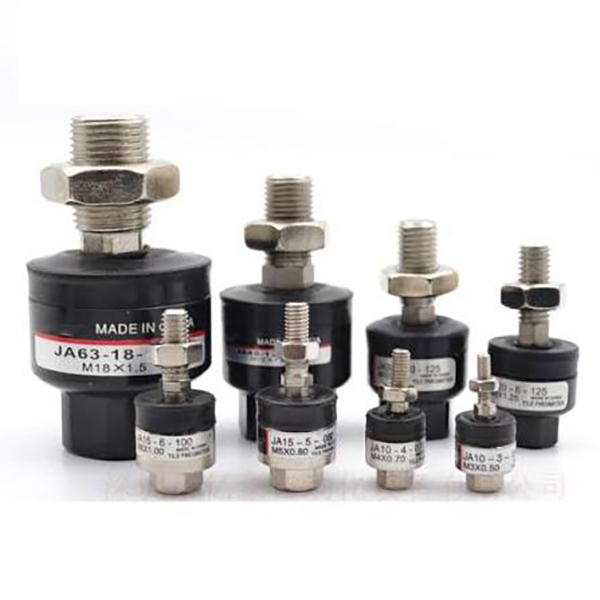

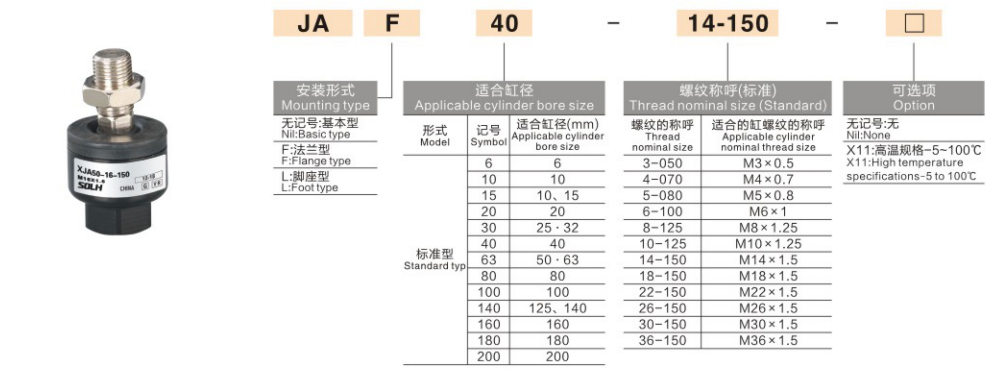

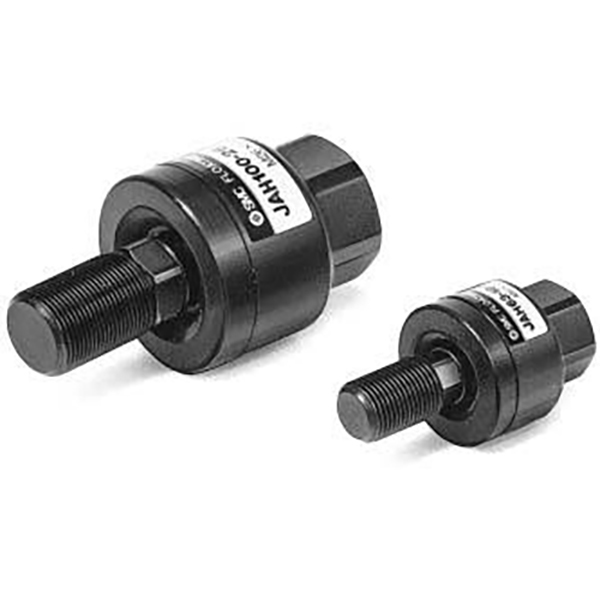

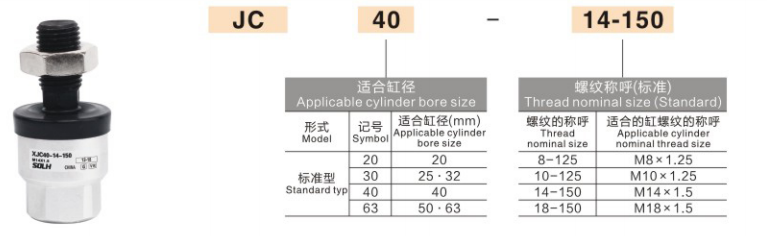

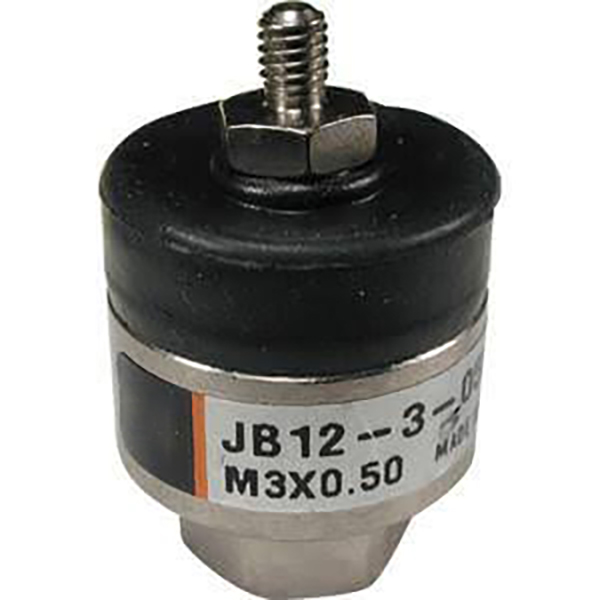

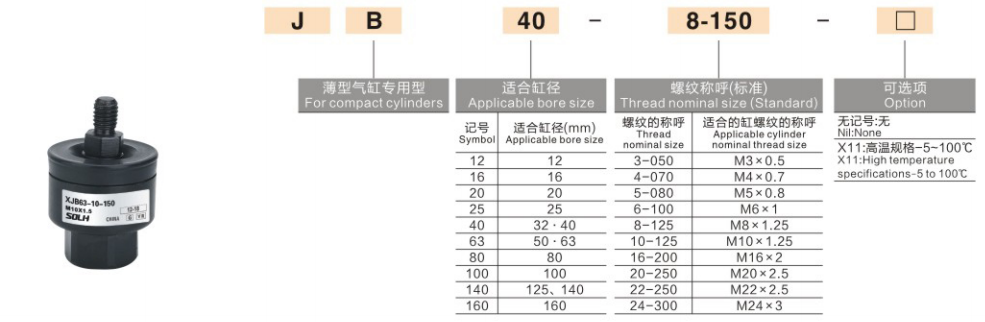

4. Modellkód magyarázata és példák

  Vegyük a JA20-8-100 / JB16-6-080 referenciaként:
  JAJB/JC/JS előtag = sorozattípus
  1. szám (20/16): illeszkedő hengerfurat Φ20 / Φ16
  2. szám (86): dugattyúrúd menete M8×1,25 / M6×1,0
  Utótag (100080): szerelési méret / rúd kód, megfelel a szabványos teljes hossznak

5. 3 lépéses kiválasztási útmutató

  1. Válassza ki a sorozatot hengertípus szerint
     Normál henger (SC SI / CP96) → JA, általános prioritás
     Vékony henger (CQ2 CDQ2) → JB, kompakt hely
     Mikrohenger rendkívül szűk elrendezés → JC ultrarövid
     Élelmiszer  orvosi / nedves / korrozív környezet → JS rozsdamentes acél

  2. Párosítsa a menetet és a furatméretet
     Erősítse meg a dugattyúrúd menetét (M5 M8 / M10 stb.) és a hengerfuratot. Megjegyzés: A különböző márkák ugyanazon furatának menete eltérő lehet, mindig ellenőrizze a tényleges hengerrajz alapján.

  3. Egyezzen meg a terhelést és a működési állapotot
     Standard pneumatikus: standard sorozat OK
     Nagy terhelésű hidraulikus: válasszon nagy teherbírású úszócsuklót (nem normál JA)
     Nagyfrekvenciás reciprok: előnyben részesítse a porvédő változatot a hosszabb élettartam érdekében

6. Telepítési és üzemeltetési megjegyzések

     • Távolítsa el a porvédő sapkát, mielőtt rácsavarná a dugattyúrúdra, és az összeszerelés után helyezze vissza, hogy elkerülje a kupak összenyomódását.

     • Vigyen fel kis mennyiségű anaerob menetrögzítőt a menetekre. PTFE szalag tilos; a törmelék beszoríthatja a gömbcsuklót.

     • Kövesse a megadott meghúzási nyomatékot. A túlhúzás reteszeli a gömbcsuklót és letiltja a lebegés funkciót.

     • A beszerelés után kézzel lendítse meg, hogy megbizonyosodjon a szabad mozgásról, ragadás nélkül.

7. SOLH cserenyilatkozat

     A SOLH JA/JB/JC/JS úszókötések teljes mértékben követik az SMC-modell kódolását, méret- és teljesítményspecifikációját. Közvetlen bedobható csere az importált alkatrészekhez, versenyképes árakkal és rövidebb átfutási idővel, ideális tömeges berendezések költségének csökkentésére.
