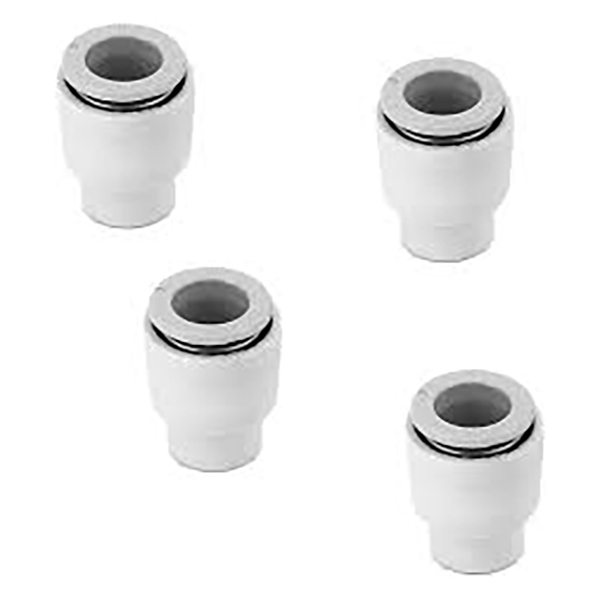

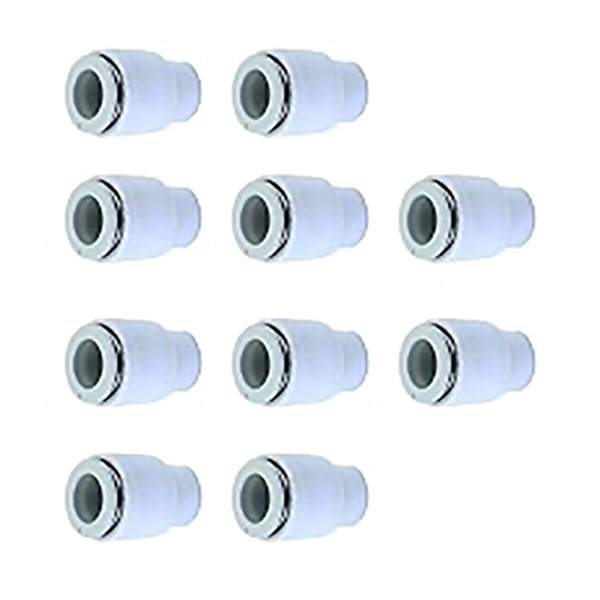

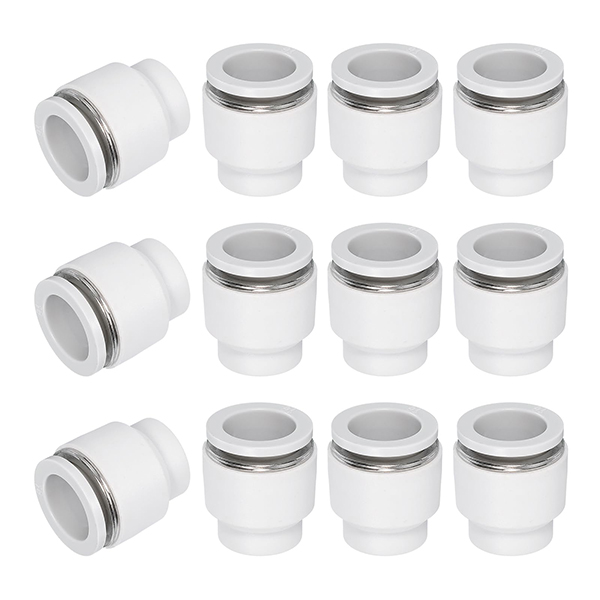

KQ2C Push Fit női végzáró műanyag

SOLH KQ2C sorozatú tolósapka | Pneumatikus csődugó a KQ2 egyérintéses szerelvényekhez

Márka: SOLH by Richge Technology | SMC KQ2C ekvivalens csőcsatlakozó a KQ2 sorozatú szerelvényekhez

1. Termék áttekintése

     A KQ2C egy dedikált tolósapka (csődugó), amely a SOLH KQ2 sorozatú pneumatikus szerelvényekhez illeszkedik. A használaton kívüli nyomólevegő-csövek nyílásainak ideiglenes tömítésére tervezték, a légköri körök gyors lezárása érdekében, elengedhetetlen tartozék a pneumatikus rendszer üzembe helyezéséhez és a fenntartott nyílások karbantartásához.

2. Modellkód elnevezési szabály

  Formátum: KQ2C□□
     KQ2: SMC 2. generációs egyérintéses szerelvénysorozat
     C: Kupak, benyomható csődugó
     □□: illeszkedő cső külső átmérője (mm)
  Példák:
     KQ2C04: illeszkedik a Φ4 mm-es tolható porthoz
     KQ2C06: illeszkedik a Φ6 mm-es push-in porthoz (a legnépszerűbb méret)
     KQ2C08: Φ8 mm-es behúzható porthoz illeszkedik

3. Felépítés és alapvető jellemzők

3.1 Szerkezeti tervezés

      Hengeres benyomható kialakítás profilhoz illő légcsővel, közvetlenül az egyérintéses portokba beillesztve

      Tömítési elv: A behelyezés után nyomja össze a belső NBR tömítést a szerelvény belsejében, hogy megbízható tömítést alakítson ki, nincs szükség további szerszámokra

      Leesésgátló kialakítás: Rozsdamentes acél pofákkal szilárdan rögzítve a tolónyílásban a behelyezés után. Nyomja meg a kioldó gallért a szerelvényen a kupak könnyű eltávolításához.

3.2 Főbb előnyök

     • Plug-and-play: Szerszám nélküli telepítés, közvetlenül a tömítőnyílásba helyezhető, gyors össze- és szétszerelés

     • Teljes kompatibilitás: Minden KQ2 sorozatú egyérintéses porttal működik, beleértve a T/L/U/E/UD/UT/VD/VT típusokat

     • Megbízható teljesítmény: A rendszer teljes üzemi nyomására méretezett, támogatja a vákuumot -100 kPa-ig nulla szivárgási kockázattal

     • Kompakt méret: Megkíméli a telepítési lábnyomot, ideális kapcsolószekrényekhez és szűk belső gépterekhez

     • Tartós anyag: PBT műszaki műanyag ház + NBR tömítőgyűrű, ütésálló és korrózióálló a hosszú élettartam érdekében

4. Szabványos modelllista

5. Általános műszaki előírások

6. Alkalmazási forgatókönyvek

     • Üzembe helyezési fenntartott nyílások tömítése: Zárja le a fel nem használt nyomónyílásokat a gép üzembe helyezése során, hogy megakadályozza a levegő szivárgását; a teszt befejezése után csatlakoztassa a csövet

     • Tartalék nyílások lezárása: Tömítse le a pótnyílásokat a szelepszigeteken és az elosztó-szerelvényeken (KQ2UD/KQ2UT), hogy megakadályozza a por és a véletlen levegőszivárgást

     • Átmenetileg letiltott áramköri tömítés: Az ideiglenesen deaktivált hengeráramkörök nyílásainak tömítése a berendezés karbantartása során anélkül, hogy a többi munkakörre hatással lenne

     • Vákuumkör szivárgásgátló: Zárja le a nem használt tapadókorong-nyílásokat a vákuumberendezéseken a stabil vákuumszint fenntartása érdekében

7. Használati megjegyzések

     •Kompatibilitás ellenőrzése: Szigorúan válassza ki a kupakot a portméretnek megfelelő. A Φ6 port csak a KQ2C06-ot fogadja el; a nem megfelelő méret tömítés meghibásodását vagy sikertelen behelyezését okozza.

     •Teljes behelyezés: Nyomja be teljesen a kupakot a nyílásba, amíg kattanó hangot nem hall, megerősítve, hogy a pofák reteszelve vannak a megbízható tömítés érdekében.

     •Eltávolítás módja: Nyomja meg a kioldó gallért a szerelvényen, miközben a kupakot kifelé húzza. Ne húzza erősen, hogy elkerülje a belső pofák károsodását.

     • Működési feltételek határértéke: Nem alkalmas korrozív gázokhoz, magas hőmérsékletű gőzhöz és egyéb speciális közegekhez, csak szabványos pneumatikus és vákuum alkalmazásokhoz.

     • Karbantartás és csere: Cserélje ki a kupakot, ha a tömítőgyűrű elöregedett vagy sérült, hogy elkerülje a hibás tömítés miatti levegőszivárgást.

8. Összehasonlítás: KQ2C Push-In sapka vs menetes csatlakozó
