KQ2D sorozatú Branch Tee tolószerelvények

SOLH KQ2D sorozat Y-típusú leágazó pólóidomok | SMC KQ2D egyenértékű pneumatikus 1-2 osztók

Márka: SOLH by Richge Technology | KQ2D Y-típusú egyérintéses pneumatikus pólószerelvények

1. Termék áttekintése

     A KQ2D sorozat a SOLH teljes KQ2 pneumatikus egyérintéses idomcsaládjába tartozó Y-típusú elágazó póló idom. Szerszám nélküli, nyomógombos kialakításának köszönhetően hatékonyan osztja fel az egyik levegőforrást két párhuzamos légkörre az automatizálási pneumatikus rendszerek számára.

     Strukturális osztályozás: Y alakú kettéágazó, 1-ben 2-kimenetes szerkezet, háromféle változatban kapható: egyenlő átmérőjű cső Y tee, birodalmi kúpos R menetes Y tee és metrikus finom M menetes Y tee.

     Anyag és kompatibilitás: Nagy szilárdságú PBT test, rozsdamentes acél tartókarmok, NBR nitril gumi tömítőgyűrűk. PU poliuretán csövekkel és PA nylon csövekkel kompatibilis, kettős célú sűrített levegős pozitív nyomású és vákuum negatív nyomású csővezetékekhez.

2. Teljes modellosztályozási és specifikációs lista

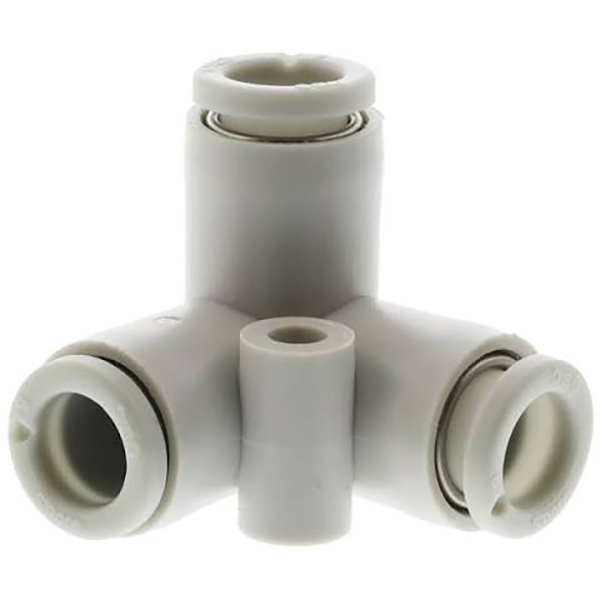

2.1 egyenlő átmérőjű Y póló (KQ2Dxx-00, menet nélküli, 3 utas azonos méretű)

Mindhárom port azonos csőátmérővel, menet nélküli kialakítással rendelkezik a kiegyensúlyozott 1-2 levegőelosztás érdekében az azonos specifikációjú csővezetékrendszerekben.

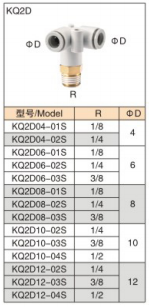

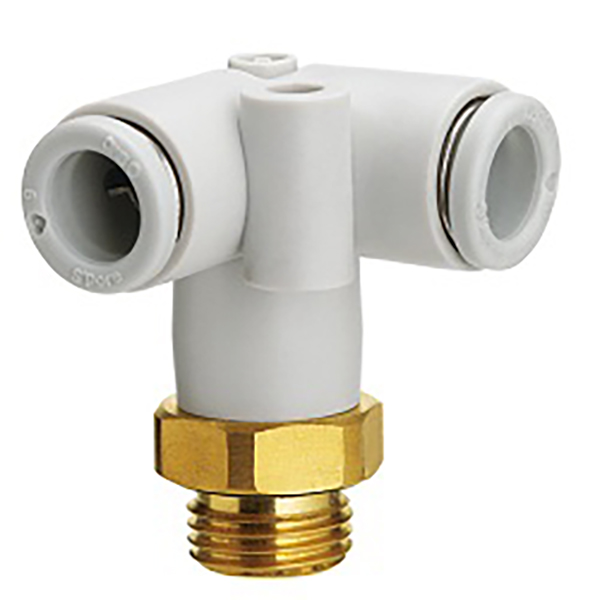

2.2 Imperial kúpos apa menetes R Y póló (alsó menetes bemenet, kétcsöves kimenet)

Alsó imperial R kúpos külső menet a levegőforrás bemenetéhez, felső két párhuzamos tolónyílás a csőcsatlakozáshoz, menetes beépítéshez és fix levegőforrás elágazáshoz.

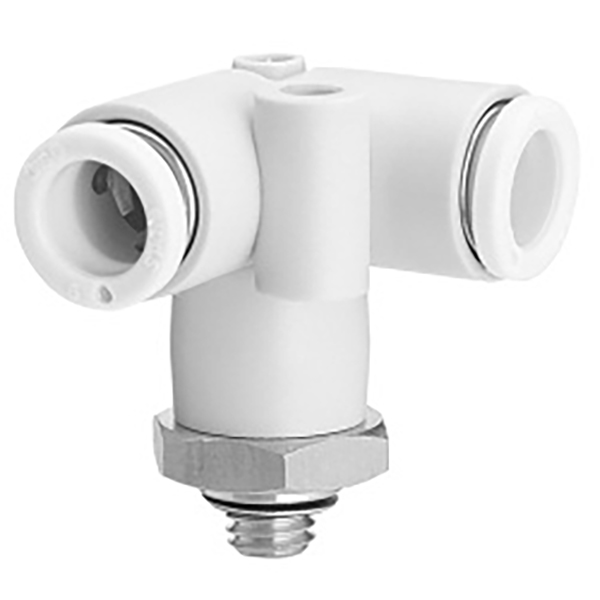

2.3 Metrikus finom M Y póló (alsó M menetes bemenet, kétcsöves kimenet)

Alsó precíziós metrikus finom külső menet, kompakt felépítés miniatűr pneumatikus modulokhoz és kistérű automatizálási berendezések csövekhez.

3. Műszaki előírások

4. Alkalmazási forgatókönyvek

     • 1-2 levegőforrás-elosztás automatizált gyártósorokhoz és rögzítőpneumatikus áramkörökhöz

     • Kettős szívókorongos szinkron levegőellátás robotvég-effektoros vákuumrendszerekhez

     • Párhuzamos csővezeték felosztás a kéthengeres szinkron működéshez

     • Kompakt és rendezett csőelvezetés szűk helyű pneumatikus berendezésekhez

5. Kiválasztási útmutató: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-típusú póló: Sima Y-alakú bifurkációt vesz fel, két párhuzamos kimenettel. Alacsonyabb légáramlási turbulenciával és kisebb nyomáseséssel rendelkezik, így kiegyensúlyozottabb légáramlás-eloszlást biztosít. Szűk beépítési helyekre és azonos oldali párhuzamos csővezetésre optimalizálva, tökéletesen alkalmas kettős szinkron tapadókorongokhoz és kéthengeres rendszerekhez.

     • KQ2T T-típusú póló: Klasszikus merőleges T-alakú szerkezet függőleges oldalirányú elágazással. Szabványos 90°-os függőleges oldalirányú csővezeték-elterelésre tervezve, ideális a szokásos gépelrendezéshez és a főcsővezeték oldalirányú elágazásához.

     • Kiválasztási tipp: VálasszonKQ2D szűk helyekhez és azonos oldali párhuzamos, szétszórt csövekhez; VálasszonKQ2T függőleges oldalsó csővezeték kimenethez és hagyományos derékszögű elágazási elrendezéshez.
