KQ2E sorozatú válaszfalú egység benyomható szerelvény

SOLH KQ2E sorozatú válaszfalak egybetolható szerelvénye | Panelre szerelhető pneumatikus csatlakozó

Márka: SOLH by Richge Technology | SMC KQ2E ekvivalens válaszfalcsatlakozó pneumatikus egyérintéses szerelvény

1. Termék áttekintése

     A KQ2E a SOLH KQ2 egyérintéses szerelvénysorozaton belüli válaszfalcsatlakozó szerelvénye, amely teljesen cserélhető az SMC KQ2E-vel. Általános elnevezésű panel válaszfal szerelvény, ez a szabványos alkatrész a pneumatikus vezetékek áthatolásához a berendezés paneleken és válaszfalakon. Belső és külső levegőáramköröket köt össze, támogatja a szelepek és hengerek panelre szerelését, széles körben használják kapcsolószekrényekben, automatizálási házakban és tisztatéri válaszfalakban.

2. Modell elnevezési szabályok

Példák a modell lebontására:

  Szabványos kétcsöves válaszfal: KQ2E06-00A
     KQ2: KQ2 sorozat 2. generációs tolóernyő (fehér test)
     E: válaszfalcsatlakozás, panel átmenő szerkezet
     06: A cső külső átmérője φ6 mm, mindkét vége azonos betolási méretű
     00: Kettős bemeneti port (cső-cső válaszfal)
     V: NBR tömítés, tömítés típusa ismételt összeszereléshez és szétszereléshez

  Kompakt kis válaszfal: KQ2E04-00J
     J utótag: Miniatűr kompakt változat, kisebb méret vékony panelekhez és miniatűr berendezésekhez

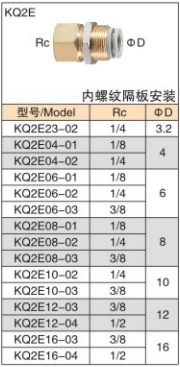

  Belső menet a cső válaszfalához: KQ2E06-02A
     02: Rc14 anya kúpos csőmenet

  Teljes jelentése: φ6 behúzható port ↔ Rc1/4 belső menetes válaszfalcsatlakozó

3. Három szerkezeti típus

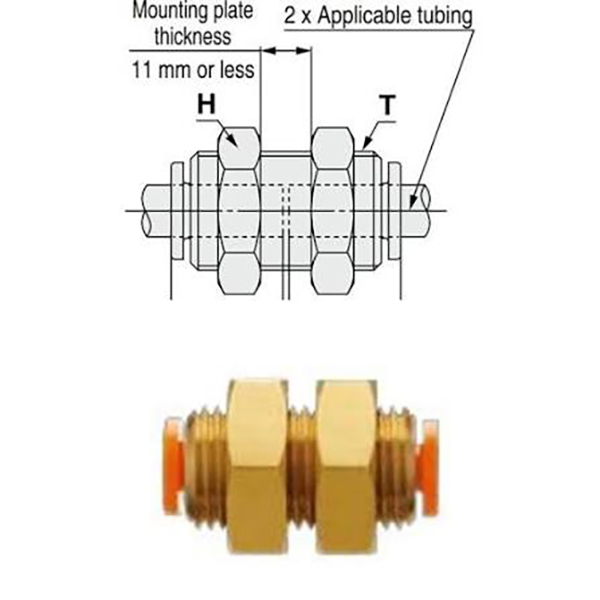

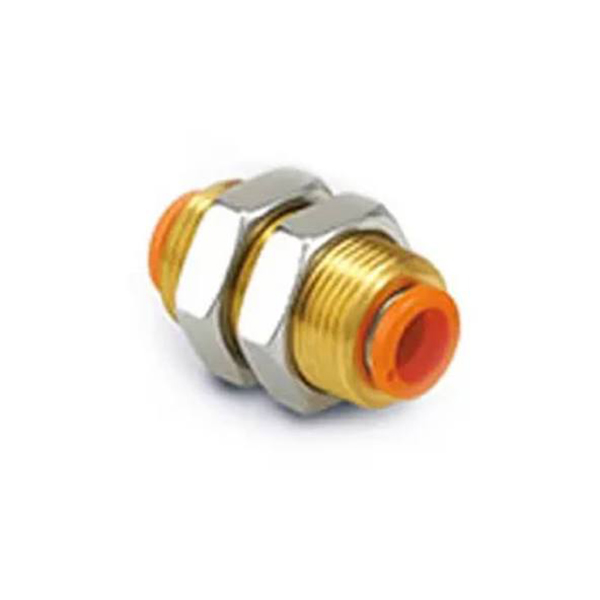

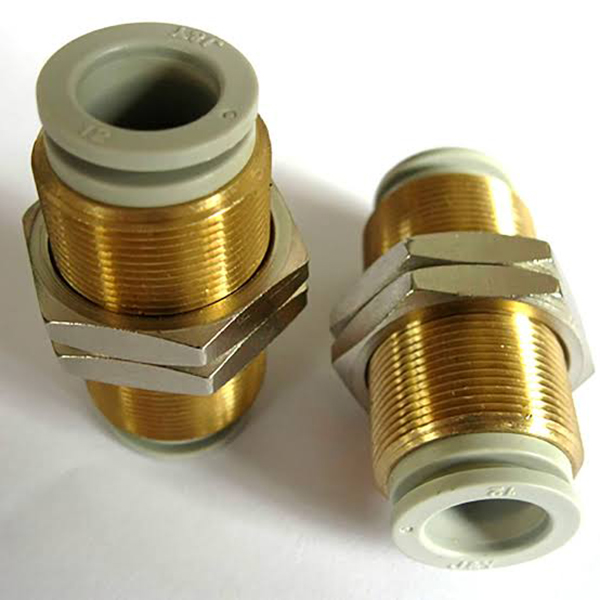

3.1 Szabványos kétcsöves válaszfalcsatlakozás (KQ2EXX-00)

  Szerkezet jellemzői:

     • Mindkét végén egyforma átmérőjű bedugható csatlakozó. Középső rész nikkelezett sárgaréz menettel + ellenanyával, a panelen való áthaladás után rögzítve

     • Egyenes áramlási csatorna átmérőcsökkentés vagy irányváltás nélkül, minimális nyomásesés

     • A panel mindkét oldalán lévő levegőcsövek közvetlenül csatlakoztathatók külön adapterek nélkül a telepítés után

3.2 Kompakt mini kétcsöves válaszfalegység (KQ2EXX-00J)

  Szerkezet jellemzői:

     • Miniatűr kialakítás mikroberendezésekhez és vékony panelekhez optimalizálva, rövidebb teljes hossz és kisebb menetátmérő, mint a standard változat

     • Alkalmas vékony panelekhez és szűk beépítési helyekhez, sűrű vezetékezési forgatókönyvekhez

     • Ugyanazok a teljesítményparaméterek, mint a standard modell, csak csökkentett fizikai méret

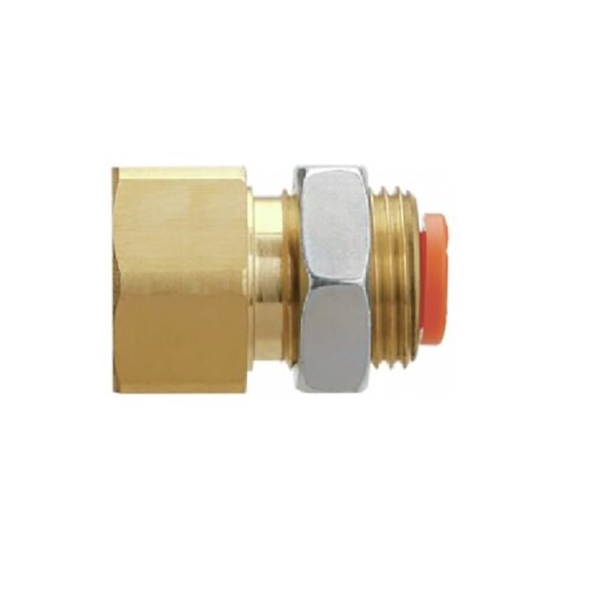

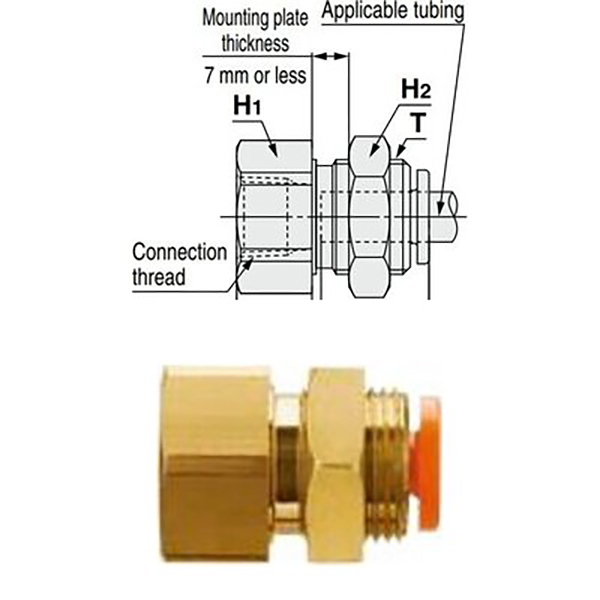

3.3 Női menet a cső válaszfal-csatlakozójához (KQ2EXX-YY)

  Szerkezet jellemzői:

     • Az egyik végén Rc belső menet (csatlakoztassa a mágnesszelepet, a hengert, a szelepszigetet a panelen belül), a másik végén a külső csövek bemeneti csatlakozója

     • Menetes résszel és ellenanyával szállítjuk a panel behatolásához és rögzítéséhez. Szerelés megvalósítása: belső menetes szelep + külső levegőcső

     • A menetes csatlakozó közvetlenül illeszkedik a szabványos menetes szelepekhez; csak a külső panel látható bemeneti portja a gondos vezetékezés és a helytelen működés elkerülése érdekében

4. Általános műszaki előírások (teljes sorozat)

5. Kiválasztási és telepítési irányelvek

  Kiválasztási útmutató

     • Levegőcső a vezérlőszekrényen / berendezéspanelen keresztül, cső mindkét oldalon → KQ2EXX-00

     • Mágnesszelep / henger belső panel, cső kívül → KQ2EXX-YY

     • Miniatűr felszerelés / vékony panel, korlátozott hely, → KQ2EXX-00J

  Telepítési megjegyzések

  1. Panel furatméret ajánlás:
     •Φ4Φ6 cső: Javasolt furatátmérő Φ15mm
     •Φ8Φ10 cső: Javasolt furatátmérő Φ20mm
     •Φ12Φ16 cső: Javasolt furatátmérő Φ24mm

  2. Panelvastagság határérték: Standard változat ≤7mm; kompakt J változat ≤5 mm

  3. Cső előkészítése: Vágja le a csövet laposra és sorjamentesen. Tolja be teljesen, amíg hallható kattanást nem hall a szivárgás elkerülése érdekében.

  4. Anya rögzítése: Rögzítse a mellékelt ellenanyával, miután áthaladt a panelen; PTFE szalag nem szükséges az A típushoz (beépített tömítés).

  5. Vákuumos alkalmazás: Válassza az A típust NBR tömítéssel a stabil vákuumtartás érdekében.

6. Összehasonlítás hasonló modellekkel

7. Tipikus alkalmazások

     • Vezérlőszekrény válaszfala: A KQ2E06-00 belső csöveket vezet ki a szekrényből a külső hengerek csatlakoztatásához, a vezetékek rendezettsége

     • Mágnesszelep-panel rögzítése: KQ2E06-01A szelep belső panelhez, csak külső bemeneti nyílás, tiszta és érintésmentes

     • Tisztatéri válaszfal áthatolás: Zárt légvezeték átvezetése a tisztatér és a berendezés között a tiszta környezet feltörése nélkül

     • Sűrű vezetékezés kompakt berendezésekhez: KQ2E04-00J vékony panelekhez kis gépeken, hogy helyet takarítson meg a többkörös elrendezéshez
