Márka: SOLH by Richge Technology | SMC KQ2N ekvivalens szárú egyenes egyérintéses szerelvény
A KQ2N egy szár típusú egyenes pneumatikus vasalat. Az egyik vége külső menetes vagy szár, a másik vége PU/PA levegőcsövet fogad. Közvetlenül helyettesíti az SMC KQ2N sorozatú egyérintéses szerelvényeket. Széles körben használják pneumatikus áramkörökben és vákuumcsővezetékekben. Szerszám nélküli telepítés, egyszerűen nyomja meg a kioldó gallért a cső gyors beillesztéséhez vagy eltávolításához.
Négy szerkezeti típus áll rendelkezésre:
Külső menet szár típusa (M menet: M5)
Külső menetes szár típusa (birodalmi kúpos R menet: 1/8, 1/4, 3/8)

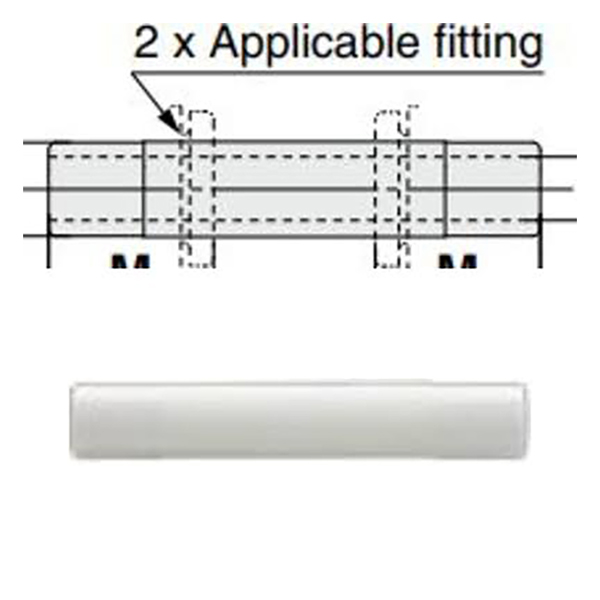

• Egyenlő átmérőjű szár egyenes (-99 utótag): mindkét végén azonos külső szár

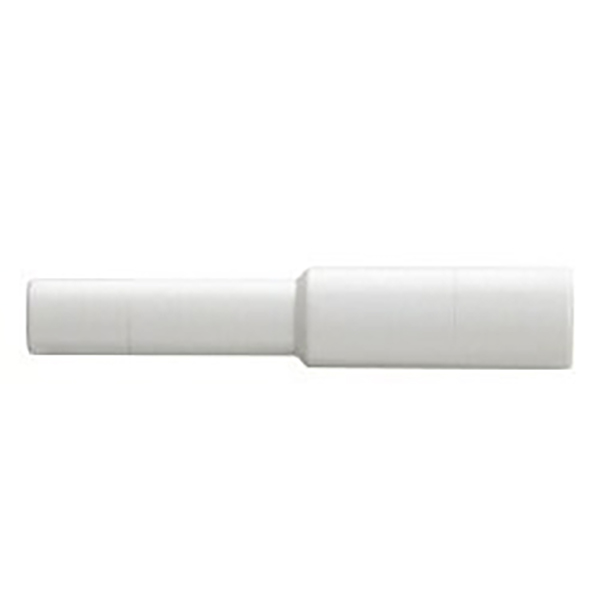

• Csökkentő szár egyenes illesztés: két különböző külső átmérőjű szár a méretátmenethez
Példa: KQ2N04-M5
• KQ2N: Sorozatkód, szár típusú egyenes illesztés
• 04: A cső külső átmérője Φ4 mm a benyomó oldalon
• M5 / 01S / 02S: Külső menet specifikáció
• -99: Egyforma átmérőjű szárú egyenes illesztés
• 04-06: Csökkentő szár illesztés, ①Φ4 → ②Φ6
|
Kódszegmens |
Leírás |
|
KQ2N |
Sorozatkód: Száras típusú egyenes behúzható vasalat |
|
04/06/08/10/12/16 |
Cső külső átmérője ΦD (mm) |
|
M5 |
Metrikus külső menet M5×0,8 |
|
01S/02S/03S |
Imperial R kúpos menet: R1/8, R1/4, R3/8 |
|
-99 |
Egyforma átmérőjű szár, egyenes illeszkedés, mindkét vége azonos külső átmérőjű |
|
Két számjegy, például 04-06 |
Szűkítő szár illesztés: ① bemenet OD, ② kimenet OD |
|
Tétel |
Paraméter |
|
Alkalmazható cső |
PU poliuretán cső, PA nylon cső |
|
Üzemi nyomás |
0 ~ 1,0 MPa, kompatibilis a vákuum negatív nyomású áramkörrel |
|
Üzemi hőmérséklet |
0 ℃ ~ +60 ℃ |
|
Test Anyaga |
Műanyag test; Nikkelezett sárgaréz menetes rész, korrózióálló |
|
Tömítési teljesítmény |
Kiváló menettömítés |
|
Csatlakozási mód |
Push-in; nyomógomb a cső leválasztásához |

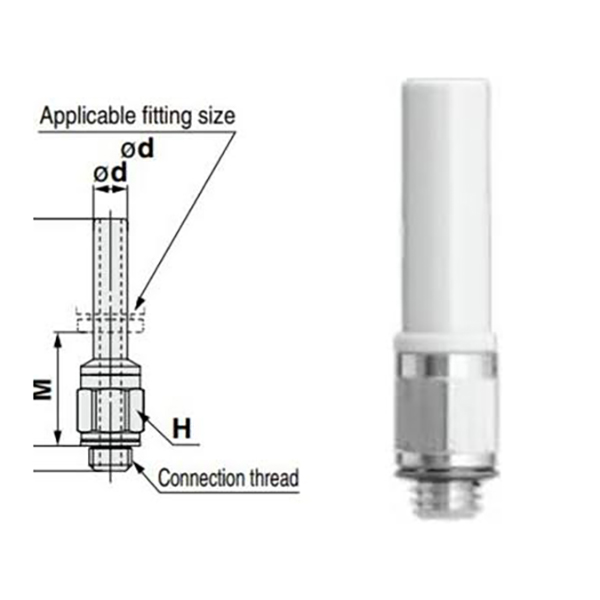

4.1 Metric M külső menetes verzió
|
Modelllll |
Szál |
Cső ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |

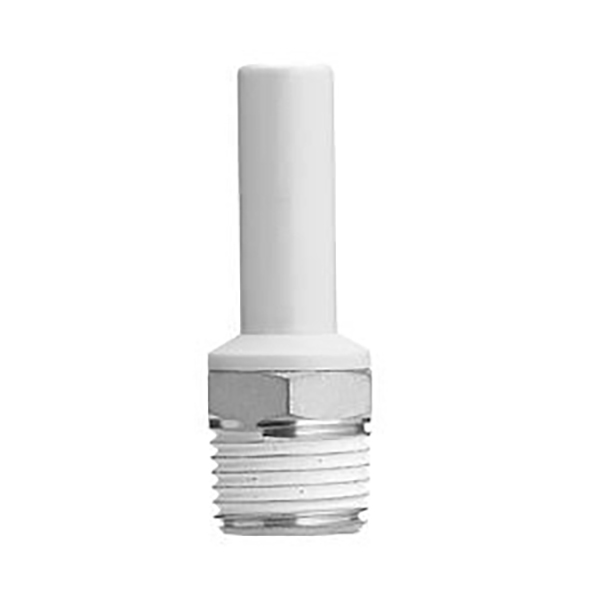

4.2 Imperial R Taper Apa menetes verzió
|
Modelllll |
R szál |
Cső ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Egyenlő átmérőjű egyenes szár (-99-es sorozat)
|
Modelllll |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

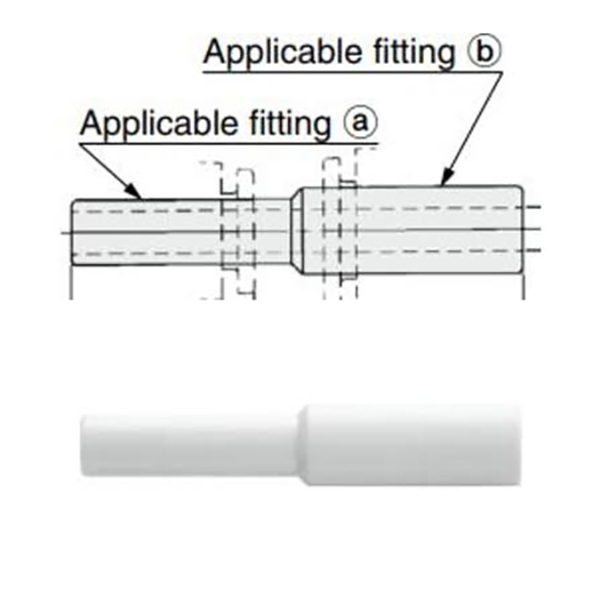

4.4 A szár egyenes illesztésének csökkentése
|
Modelllll |
① Szára OD |
② Stem OD |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Műanyag test nikkelezett sárgaréz menettel a korrózióállóság és a megbízható menettömítés érdekében
• Kompatibilis PU poliuretán légcsővel és PA nylon csővel
Névleges üzemi nyomás 0-1,0 MPa, alkalmas vákuum negatív nyomású körökhöz
• Működési hőmérséklet tartomány: 0 ℃ ~ +60 ℃
• Egyszerű összeszerelés: a csővéget tartsa sima és közvetlenül helyezze be; nyomja meg az elülső kioldó gallért a cső kihúzásához a szétszereléshez
Automatizálási gépek, robotkarok, vákuum adszorpciós rendszerek, pneumatikus szerelvények, légkompresszor csövek. Az importált SMC KQ2N sorozatú szerelvények közvetlen cseréje.
