KQ2V sorozatú pneumatikus tolószerelvények

SOLH KQ2V sorozatú pneumatikus push-in L elágazó szerelvények, teljesen cserélhető SMC KQ2V-vel. A Richge Technology által gyártott, egyérintéses pneumatikus L csatlakozó 5 almodellt tartalmaz az 1 az 1-ben, 1 a 2-hez és 1 a 3-hoz levegőelosztáshoz. A PBT testnek és a nikkelezett sárgaréz menetnek köszönhetően illeszkedik a PU/PA csövekhez a vákuumszívókorongokhoz és az automatizálási szúróáramkörökhöz. Stabil raktárkészlet és erős termelési kapacitás, melyben megbíznak a globális automatizálási ügyfelek.

SOLH KQ2V sorozatú pneumatikus benyomható L leágazó szerelvények | SMC KQ2V egyenértékű

Márka: SOLH by Richge Technology | KQ2V egyérintéses pneumatikus L csatlakozócsalád









1. Termék áttekintése

     A SOLH KQ2V sorozat külső menetes L-típusú tolós pneumatikus szerelvények, több leágazási változattal. Levegőforrás-elosztásra és csővezeték-irányváltásra tervezték pneumatikus körökben. Teljesen cserélhető az SMC KQ2V sorozattal. Fehér műszaki műanyag házzal és nikkelezett sárgaréz menettel készült. Gyors összeszerelés ragasztó nélkül. Kompatibilis a PU és PA pneumatikus csővel. Széles körben elterjedt az automatizálási gépekben, a vákuumos pick & place, valamint a hengeres csőrendszerekben.

  Öt almodell a különböző elrendezési követelményekhez:

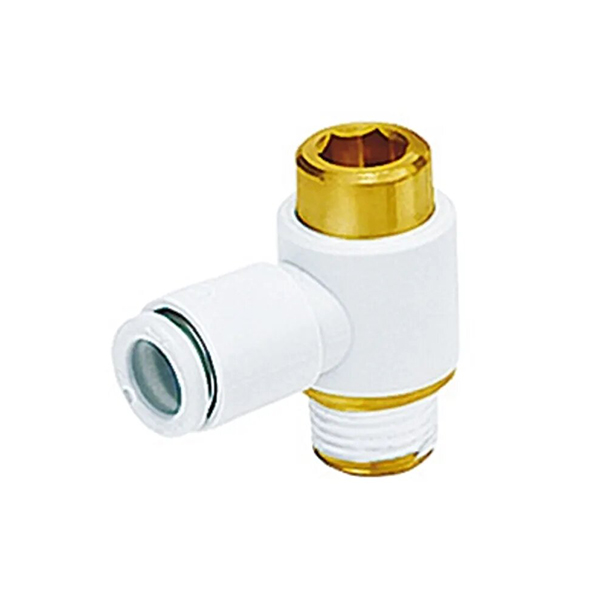

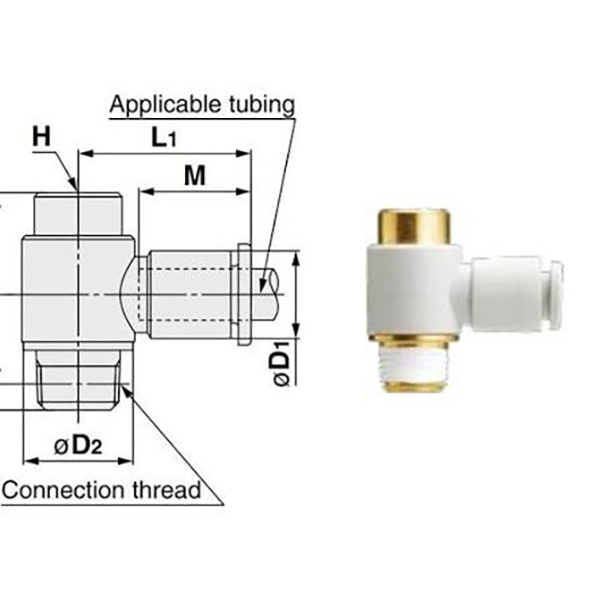

     KQ2V: Szabványos L típusú szimpla kimenet, külső hatlapú rögzítés, 1-ben 1-kimenet

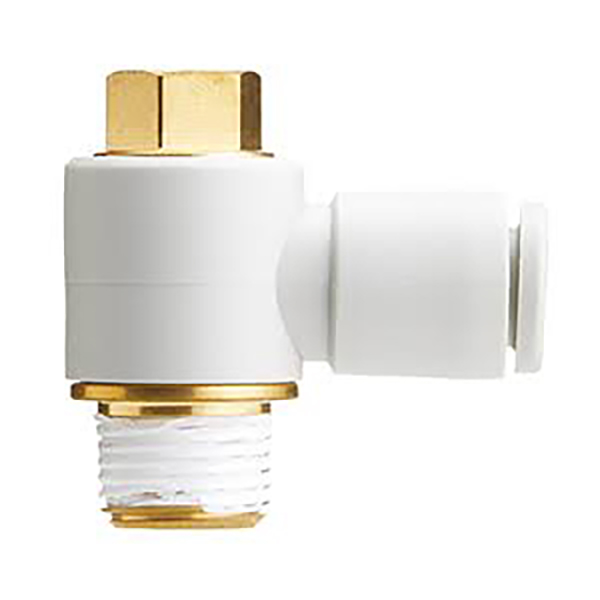

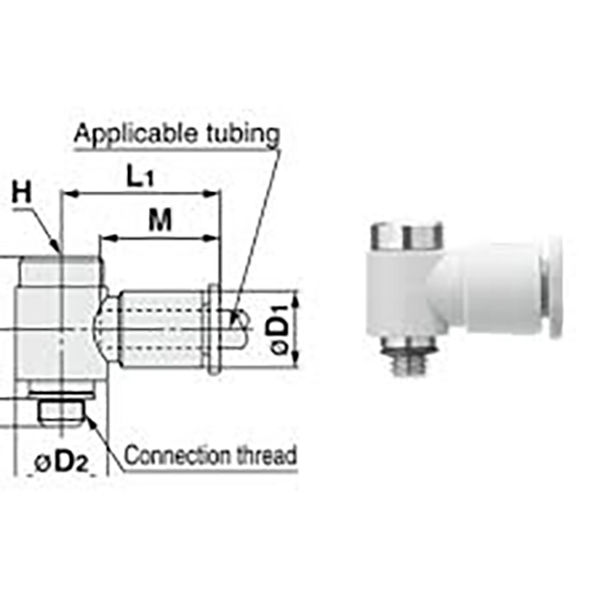

     KQ2VS: Szabványos L típusú szimpla kimenet, belső hatlapú csatlakozóaljzat, 1 az 1-ben

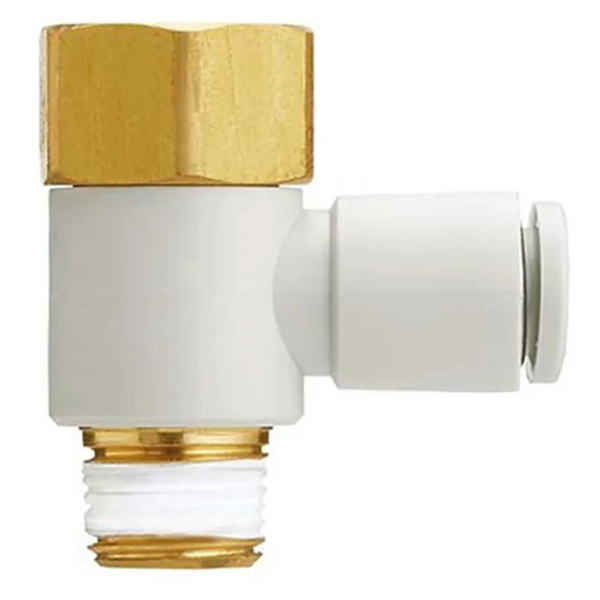

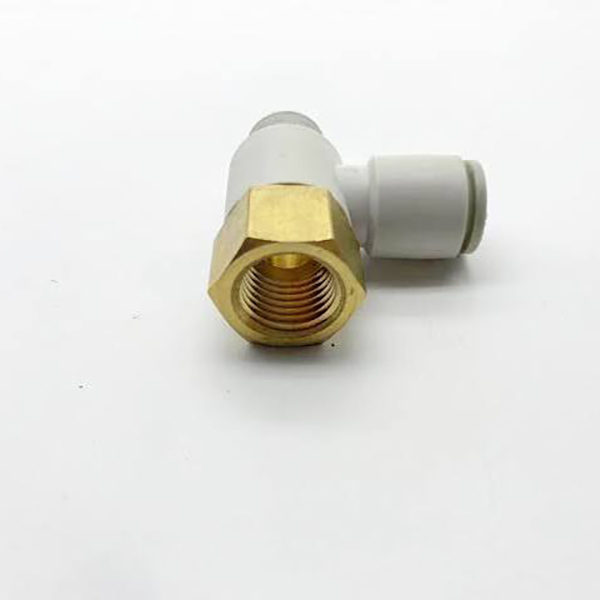

     KQ2VF: Kaszkádolható L idom, R külső menet + belső Rc menet, soros csatlakozás elérhető, 1-ben 1-kimenet

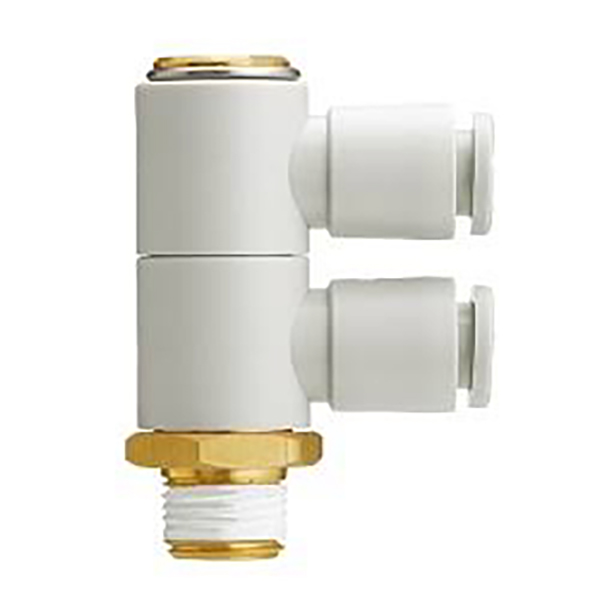

    KQ2VD: Függőleges 1-2 elágazás, egy külső menetes bemenet, két azonos átmérőjű tömlő kimenet

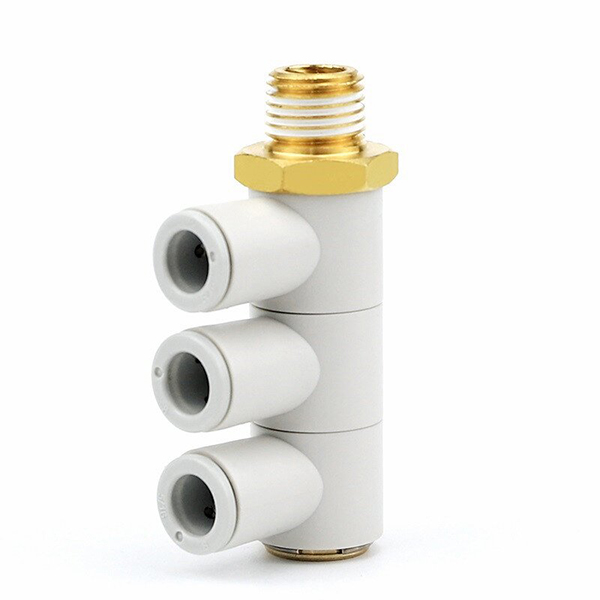

     KQ2VT: Függőleges 1-3 leágazás, egy külső menetes bemenet, három egyenlő átmérőjű tömlő kimenet


2. Modellkód magyarázata

  Példa: KQ2VD04-01S

      KQ2V = sorozat alapkódja

      D  T / S / F = Struktúra utótag

     D: 1-2 függőleges ág

     T: 1-3 függőleges ág

     S: Belső hatszögletű L könyök

      F: Kaszkádozható L könyök

     Utótag nélkül: Külső hatszögletű szabványos L könyök

     04 = Cső külső átmérője ΦD: 4 mm

     01S = R18 külső menet; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

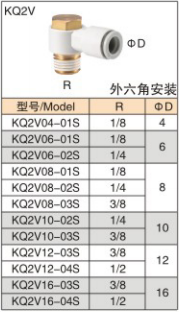

3. Specifikáció összefoglaló táblázat

Modell sorozat

Szerkezet Leírás

Menet R/Rc

Cső ΦD (mm)

KQ2V

L könyök, külső hatlap, 1-ben 1-out

M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12,16

KQ2VS

L könyök, belső hatszögletű aljzat, 1-ben 1-kimenet

M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VF

Lépcsőzetes L könyök, férfi R + női Rc, 1-ben 1-out

M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VD

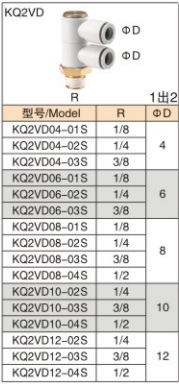

Függőleges 1-2 ág, 1 külső menetes bemenet, ikercsöves kimenet

R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12

KQ2VT

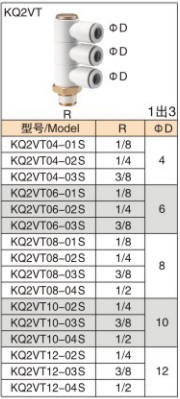

Függőleges 1-3 ág, 1 külső menetes bemenet, három csöves kimenet

R1/8 / R1/4 / R3/8 / R1/2

4,6,8,10,12


4. Anyag és működési feltételek

Tétel

Paraméter

Test Anyaga

PBT műszaki műanyag

Szál

Sárgaréz nikkelezéssel a korrózióvédelem érdekében

A tavasz megtartása

Rozsdamentes acél

Pecsét

NBR gumi tömítőgyűrű

Kompatibilis cső

PU cső, PA nylon cső

Üzemi nyomás

0 ~ 1,0 MPa

Üzemi hőmérséklet

0 ~ 60 ℃

Alkalmazható közeg

Sűrített levegő. NEM vízhez vagy erősen korrozív folyadékokhoz


5. Az almodell jellemzői

     • KQ2V (külső hatszögletű L könyök): Szabványos L könyök külső hatlapú menetes véggel a kulcsos meghúzáshoz. A legszélesebb körben használt alaptípus, maximum Φ16 nagyméretű csöveket támogat.

     • KQ2VS (belső hatszögletű L könyök): Ellenfurat belső hatszögletű a menetcsatlakozásnál. Szűk, szűk beépítési helyre tervezték. Az M5 kis menetes változat megfelel a miniatűr hengereknek.

     • KQ2VF (kaszkádolható L könyök): R külső menettel és Rc belső menettel szerelve. Több szerelvény sorba köthető többutas elágazáshoz, csökkenti az elosztótömbök iránti igényt.

     • KQ2VD (függőleges 1-2 ág): Egymenetes levegőbemenet, függőlegesen két egyenlő csőkimenetre osztható. Kompakt 1 a 2-ben levegőelosztás, csökkenti a szerelvények teljes számát.

     • KQ2VT (függőleges 1-3 ág): Egymenetes levegőbemenet, függőlegesen három egyenlő csőkimenetre osztható. Mini légelosztó, amelyet általában több szívókorongos levegőelosztáshoz használnak az automatizálásban.


6. Telepítési útmutató

     •  Vágja le a cső végét merőlegesen és laposan. Helyezze be a csövet egyenesen a csatlakozóba, amíg egy „kattanást” nem hall a reteszelés megerősítéséhez.

     •  A cső eltávolítása: Nyomja meg a fehér kioldó gallért a szerelvényen, és egyszerre húzza kifelé a csövet.

     •  Tekerje fel a PTFE szalagot a szálakra. Csak a hatlapú szakaszon húzza meg; soha ne alkalmazzon nyomatékot a műanyag testen, hogy elkerülje a repedést.

     •  Soros csatlakozású KQ2VF sorozat esetén gondoskodjon a megfelelő menettömítésről a levegőszivárgás elkerülése érdekében.


7. Alkalmazási forgatókönyvek

     • Automatizálási gépek

     • Robot vákuumos tapadókorongos rendszerek

     • Levegőforrás elosztás pneumatikus hengerekhez

     • Pneumatikus áramkörök gyártósorokon

     • Csomagológépek és mérőberendezések levegőáramkörei
