KQ2X / KQ2XD sorozatú redukáló, többirányú benyomható szerelvény

SOLH KQ2X / KQ2XD sorozatú redukáló Y és többirányú benyomható idom | SMC-vel egyenértékű pneumatikus osztó

Márka: SOLH by Richge Technology | SMC KQ2X / KQ2XD cserecsökkentő Y és 4 utas benyomható elosztó

1. Termék áttekintése

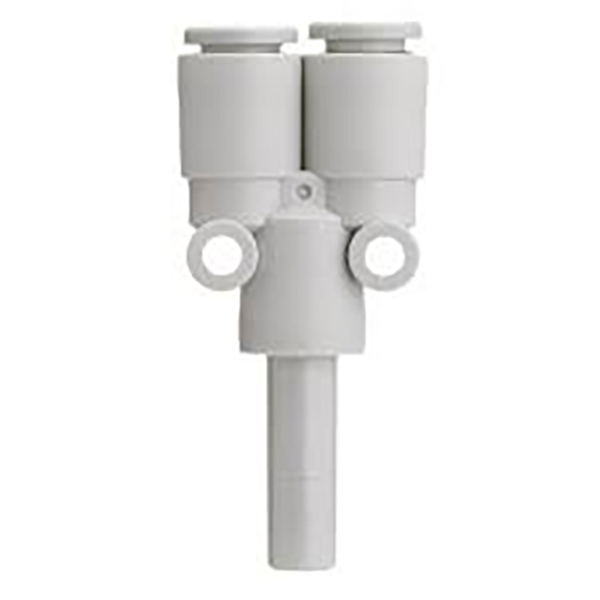

KQ2X sorozat: Csökkentő Y-típusú elosztó, 1 in 2 Out

     A KQ2X egy Y-alakú, 1-2-re redukáló betolható vasalat. A ② port egyetlen szárú port; A ① port két azonos push-in portból áll. Egy bejövő levegőáramot két egyenlő átmérőjű kimenetre oszt, különböző méretű bemeneti és kimeneti csővel, megvalósítva a pneumatikus áramkörök és a vákuumvezeték elosztásának csökkentését és csőelágazását.

     Anyag: PBT műanyag ház, NBR tömítőgyűrűk. Kompatibilis a PU / PA pneumatikus csővel. Gyorsan csatlakoztatható összeszerelés, nincs szükség PTFE szalagra.

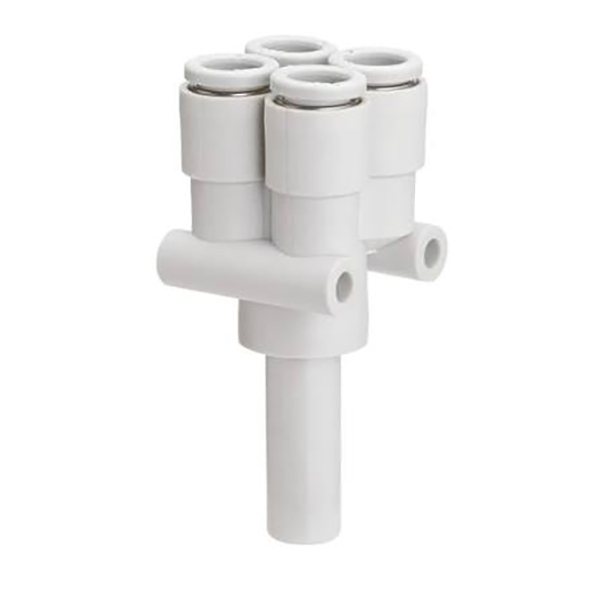

KQ2XD sorozat: kereszt típusú, 4 utas elosztó, 1 a 4-ben

     A KQ2XD egy 1-től 4-ig redukáló, többportos push-in szerelvény. A ② port egyetlen szárú port; A ① port négy azonos push-in portot biztosít. Egy levegőellátást négy egyenlő átmérőjű ágra oszt, csökkentett kialakítással, így szerelési helyet takarít meg. Ideális többállomásos miniatűr vákuum- vagy pneumatikus elosztáshoz.

Anyaga megegyezik a KQ2X-szel: PBT test + NBR tömítések, tolószerkezet, kompatibilis a PU és a nylon levegőcsövekkel.

2. Modellkód magyarázata

KQ2X sorozat

  Formátum: KQ2XXX-XX
     Az első két számjegy: két elágazó port cső külső átmérője (① port)
     Utolsó két számjegy: A fő bemeneti nyílás szárának külső átmérője (② port)
     Példa: KQ2X04-06 → ① port: két × Φ4 bemeneti port; ② port: Φ6 szár

KQ2XD sorozat

   Formátum: KQ2XDXX-XX
     Az első két számjegy: Négy elágazó port OD-ja (Port ①)
     Utolsó két számjegy: A fő bemeneti nyílás szárának külső átmérője (② port)
     Példa: KQ2XD04-06 → Négy × Φ4 port a ① porton; ② port: Φ6 szár

3. Főbb műszaki adatok és telepítési útmutató

Telepítési útmutató

     • Vágja le a csöveket négyzetesen és függőlegesen, és helyezze be teljesen a szerelvénybe, amíg be nem illeszkedik.

     • A cső eltávolítása: először nyomja meg a kioldógyűrűt, majd húzza ki a csövet.

Differenciálási útmutató

     • KQ2X: 1 bemenet, 2 kimenet (Y típusú 2 utas elosztó)

     • KQ2XD: 1 bemenet, 4 kimenet (kereszt 4 utas elosztó)

Alkalmazási forgatókönyvek

     • Vákuumkör elosztása több tapadókoronghoz az automatizálásban

     • Pneumatikus leágazó kis méretű kosarak, 3C és csomagoló berendezésekhez

     • Kompakt elosztó többállomásos miniatűr vákuummodulokhoz

     • Robot effektor légvezeték-osztás csökkentett alapterülettel
