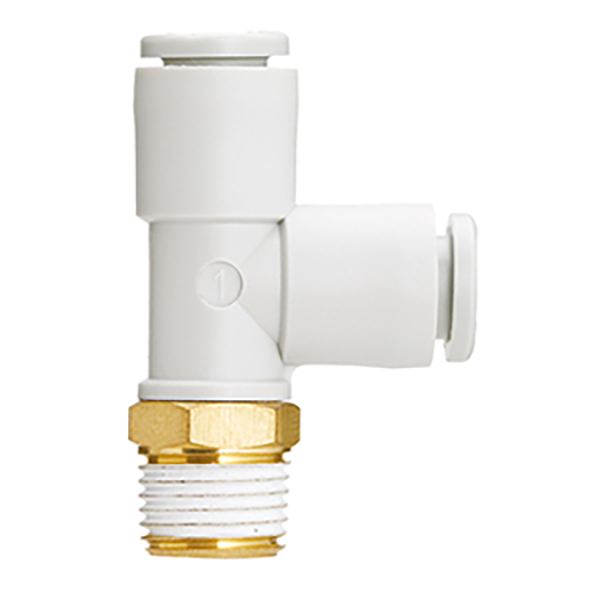

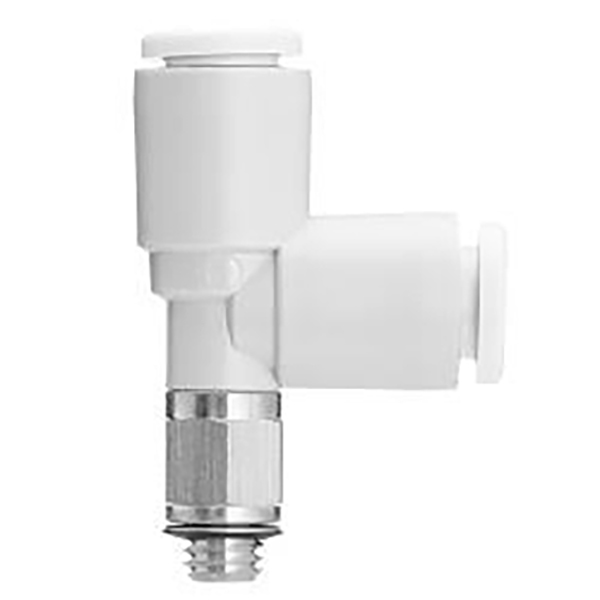

KQ2Y sorozatú Férfi Run Tee Push-in Fitting

A SOLH KQ2Y Male Run Tee, más néven Service Tee, a KQ2 egyérintéses szerelvénycsalád 1 apa menetes bemeneti 2 benyomható kimenetű pneumatikus T-csatlakozója. Közvetlenül leágazza a levegővezetékeket a hengerek és mágnesszelepek menetes csatlakozóiból anélkül, hogy elvágná a fő csövet. 360°-ban forgatható menet, kompatibilis a sűrített levegős és vákuumrendszerekkel, cserélhető SMC KQ2Y-val az ipari automatizálás pneumatikus csővezetékeihez.

SOLH KQ2Y sorozatú Férfi Run Tee Push-in Fitting | Szerviz Tee pneumatikus csatlakozó

Márka: SOLH by Richge Technology | SMC KQ2Y egyenértékű férfi futópóló (Service Tee) egyérintéses idom



1. Termék áttekintése

     A KQ2Y a SOLH KQ2 egyérintéses szerelvénysorozatának Male Run Tee (közismert nevén Service Tee). Alapkonfigurációja az1 külső menetes bemenet + 2 azonos átmérőjű betolható kimenet. Két légcsövet közvetlenül a fő menetes csatlakozóból ágaz le, és a pneumatikus rendszerek egyik legszélesebb körben használt elágazó szerelvénye.


2. Modell elnevezési szabályok

  Példa a modell lebontására:KQ2Y06-01AS
     KQ2: KQ2 sorozat, második generációs tolóernyő (fehér test)
     Y: Run Tee, külső menetes T-típusú póló (1 menetes bemenet, 2 tolókimenet)
     06: A cső külső átmérője a betolható kimenetekhez: φ6 mm
     01: Külső menet specifikáció (R18; metrikus M3/M5/M6)
     V: Tömítés tömítés az ismételt összeszereléshez és szétszereléshez; S: Előre felvitt menettömítő, nem újrafelhasználható; N: Nikkelezett korrózióálló

  Példa:KQ2Y04-M5A → M5 külső menetes bemenet, kettős φ4 mm-es nyomónyílás, tömítés tömítés.


3. Szerkezet és alapvető jellemzők

  3.1 T-típusú szerkezet (1 bemenet, 2 kimenet)

     • Bemenet: Külső menet (Metric M / Imperial R), szelepekhez, légpalackokhoz és fővezetékekhez csatlakozik

     • Kimenetek: 2 egyenlő átmérőjű tolócsatlakozó PU / nylon csőhöz, szerszám nélküli csatlakozás

     • Menetvégi támasztékok360°-os forgatás. A szerelés után a tájolás szabadon állítható, hogy kiküszöbölje a csövek csavarodási feszültségét.

  3.2 Főbb előnyök

     • Szolgáltatásbarát kialakítás: Nem kell levágni a fő csövet. Közvetlenül a menetes csatlakozóból leágazik az egyszerű áramkör-beépítés és karbantartás érdekében.

     • Kompakt és könnyű: PBT műanyag ház + nikkelezett sárgaréz menet, kis helyigény és kis súly.

     • Vákuum kompatibilis: -100 kPa vákuumtól 1,0 MPa pozitív nyomásig működik, vákuumkörökhöz alkalmas.

     • Magas tömítési teljesítmény: NBR tömítőgyűrű. Az A típusú tömítés lehetővé teszi az ismételt szétszerelést; S típusú előre bevont tömítőanyag megakadályozza a szivárgást.

     • Könnyű csőkioldás: Kerek kioldó gomb. Nyomja meg a cső eltávolításához a cső külső falának sérülése nélkül.


4. Modell- és specifikációs lista

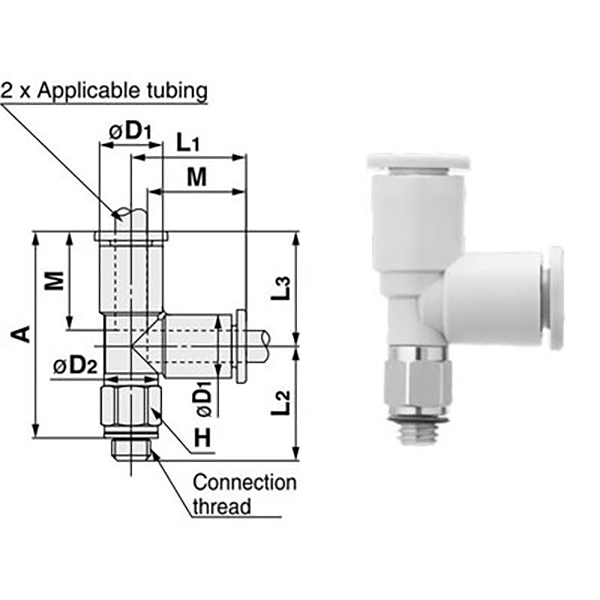

  4.1 Metrikus menet (M3/M5/M6)

Modellll

Cső külső átmérője (mm)

Szál specifikáció

KQ2Y23-M3G

3.2

M3×0,5

KQ2Y23-M5

3.2

M5×0,8

KQ2Y04-M5

4

M5×0,8

KQ2Y04-M6

4

M6×1,0

KQ2Y06-M5

6

M5×0,8

KQ2Y06-M6

6

M6×1,0

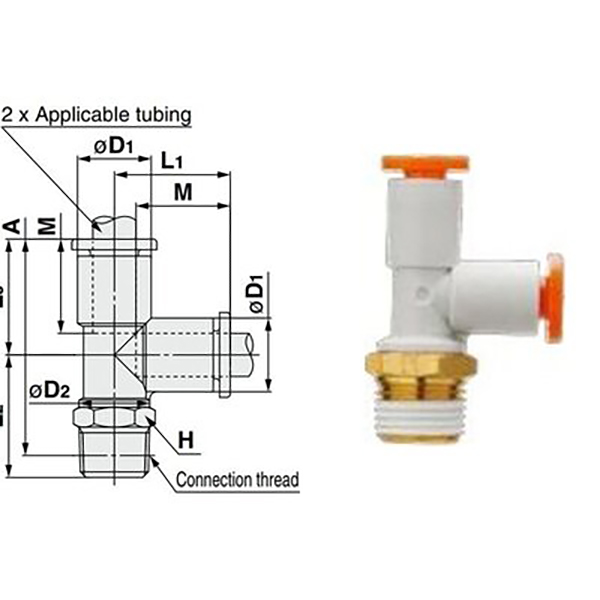

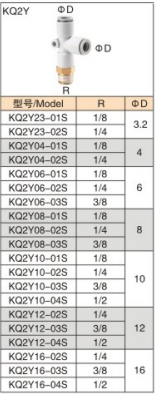

  4.2 Imperial csőmenet (R1/8 ~ R1/2, ipari szabvány)

Modellll

Cső külső átmérője (mm)

Szál specifikáció

KQ2Y04-01S

4

R1/8

KQ2Y06-01S

6

R1/8 (Legnépszerűbb)

KQ2Y06-02S

6

R1/4

KQ2Y08-01S

8

R1/8

KQ2Y08-02S

8

R1/4

KQ2Y10-02S

10

R1/4

KQ2Y12-02S

12

R1/4

KQ2Y12-03S

12

R3/8


5. Általános műszaki előírások (KQ2 sorozat szabvány)

Tétel

Paraméter

Alkalmazható folyadék

Sűrített levegő, vákuum, tiszta víz (nem fagyos)

Üzemi nyomás

-100 kPa (vákuum) ~ 1,0 MPa

Feltörési nyomás

3,0 MPa 23 ℃ hőmérsékleten

Hőmérséklet tartomány

-5 ℃ ~ +60 ℃ (Víz: 0 ~ 40 ℃)

Kompatibilis cső

PU, nylon, puha nylon, FEP / PFA PTFE cső

Anyagok

Test: fehér PBT műszaki műanyag
Pofa: SUS304 rozsdamentes acél (lehúzásgátló)
Tömítés: NBR nitril gumi
Menet: Nikkelezett sárgaréz, korrózióálló


6. Kiválasztás összehasonlítása: KQ2Y vs KQ2D vs KQ2T

Modellll

Szerkezet

Port konfiguráció

Alapvető alkalmazás

KQ2Y

T-típusú szervizpóló

1 külső menet + 2 toló

Elágazás a fő menetes porttól, új áramkörök hozzáadása

KQ2D

Y-típusú egyenlő póló

3 push-in port

1-2 osztva a csővezetékben, alacsony áramlási ellenállás

KQ2T

T-típusú egyenlő póló

3 push-in port

Normál derékszögű felosztás, költségprioritás


7. Kiválasztási és telepítési irányelvek

  Kiválasztási útmutató

     • Elágazás a mágnesszeleptől / henger külső menetes csatlakozójától → KQ2Y (pl. KQ2Y06-01AS)

     • 1-2-re osztva a középső csőben, alacsony zajigény → KQ2D

     • Normál derékszögű osztott, költségérzékeny projekt → KQ2T

  Telepítési megjegyzések

     • Vágja laposra a csöveket sorja nélkül. Tolja be teljesen a csövet, amíg kattanást nem hall, hogy elkerülje a levegő szivárgását.

     • Az A típus (tömítés) többször szétszerelhető; Az S típusú (előre bevont tömítőanyag) szétszerelés után újra kell tömíteni.

     • Vákuumos alkalmazásokhoz válassza az A típusú NBR-tömítést a stabil vákuumszint fenntartása érdekében.


8. Tipikus alkalmazások

     • Mágnesszelep kimeneti elágazás: KQ2Y06-01AS az 5/2 utas mágnesszelep R1/8 portjára szerelve két légpalack ellátásához.

     • Szinkronizált hengervezérlés: KQ2Y08-02AS a fő R1/4 menetes porton, két φ8 csőre osztva a kéthengeres szinkron működtetéshez.

     • Vákuumáramkör utólagos felszerelése: Elágazás a vákuumgenerátor főmenetes csatlakozójától a vákuumos tapadókorongokig, könnyen karbantartható és módosítható.
