KQZT sorozat Push-to-Connect csőszerelvény

SOLH KQ2T sorozatú T-típusú póló és keresztbe tolható szerelvények | SMC KQ2T egyenértékű pneumatikus leágazó csatlakozók

Márka: SOLH by Richge Technology | KQ2T Tee & Cross egyérintéses pneumatikus szerelvények

1. Termék áttekintése

     A KQ2T sorozat a SOLH teljes KQ2 pneumatikus egyérintéses szerelvénycsaládjába tartozik, amely szerszám nélküli gyors plug-and-play kialakítással rendelkezik a 3- és 4-utas légcsőelágazáshoz. Ez a termékcsalád T-típusú póló- és kereszt típusú négyutas szerelvényeket takar, beleértve az azonos átmérőjű, szűkítő, külső menetes (imperial/metrikus) változatokat, hogy megfeleljen a pneumatikus áramkörök elterelési és csővezeték-csatlakozási igényeinek.

  Almodell Osztályozás:
     KQ2T: T-típusú 3-portos T-idom (egyforma átmérőjű / szűkítő / külső menetes típus)
     KQ2TW: keresztirányú 4 irányú szerelvény (egyenlő átmérő minden porthoz)
     KQ2TX: keresztirányú 4 irányú szerelvény (1. szűkítő specifikáció)
     KQ2TY: keresztirányú 4 irányú szerelvény (2. szűkítő specifikáció)

  Alapanyag és teljesítmény: Nagy szilárdságú PBT műanyag ház, rozsdamentes acél tartókarmok, NBR nitril gumi tömítőgyűrűk. Teljesen kompatibilis a PU és PA nylon pneumatikus csövekkel, alkalmas vákuum negatív nyomású és sűrített levegős pozitív nyomású pneumatikus körökre is, széles körben használják automatizált berendezésekben és robotlevegő-elosztó rendszerekben.

2. KQ2T T-típusú póló szerelvény osztályozása és modell meghatározása

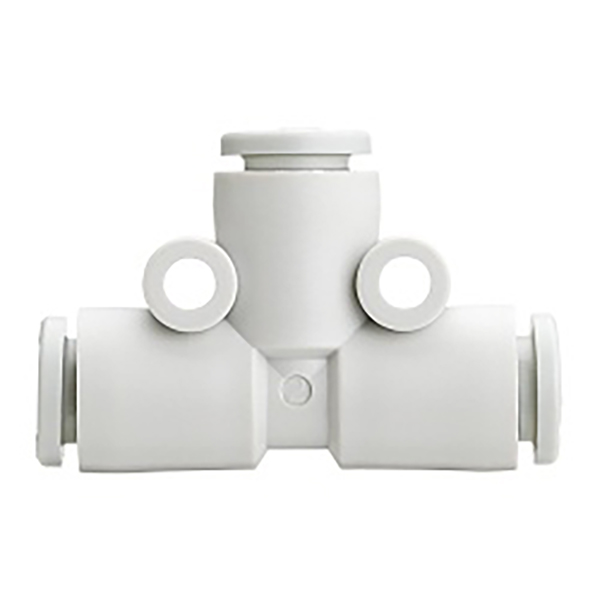

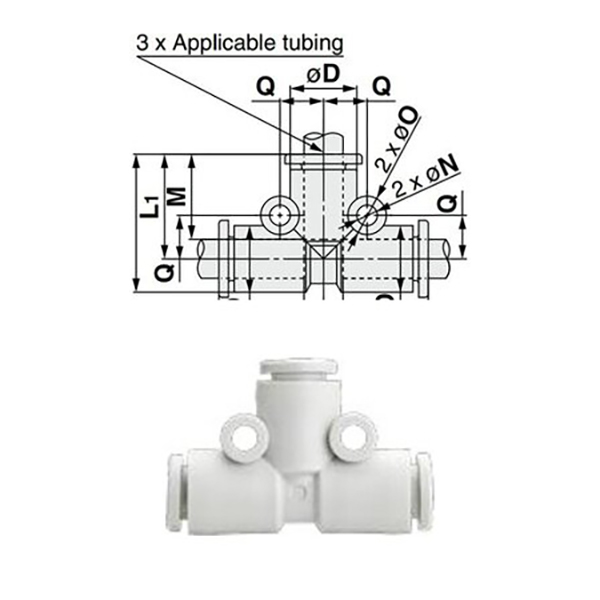

2.1 egyenlő átmérőjű póló (KQ2T□□-00, menet nélküli, 3 utas azonos méretű)

Három csatlakozó azonos csőátmérővel rendelkezik, menetes kialakítás nélkül, az azonos specifikációjú pneumatikus csővezetékek azonos légterelésére szolgálnak.

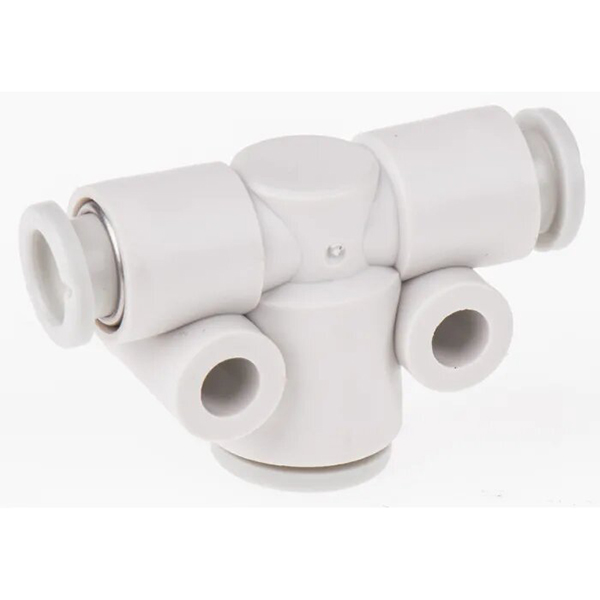

2.2 Csökkentő póló (KQ2T①-②, kettős méretű csővezeték átalakítás)

Mindkét oldalsó nyílás ① átmérőt, a középső felső nyílás ② átmérőt alkalmaz, és különböző kaliberű pneumatikus csövek csővezeték-átalakítására és áramláselosztására szolgál.

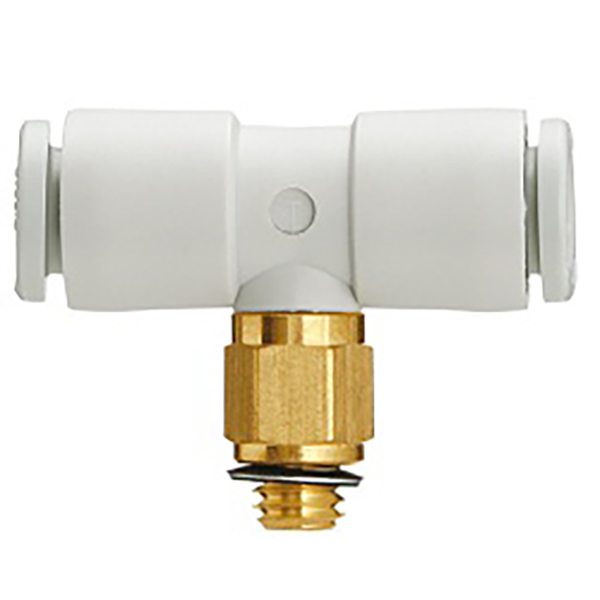

2.3 Imperial R kúpos férfi menetes póló

Mindkét oldalsó nyílás csőbevezetéshez, középső nyílás angolszász R kúpos külső menettel pneumatikus szelepek, hengerek és egyéb alkatrészek menetes csatlakoztatásához.

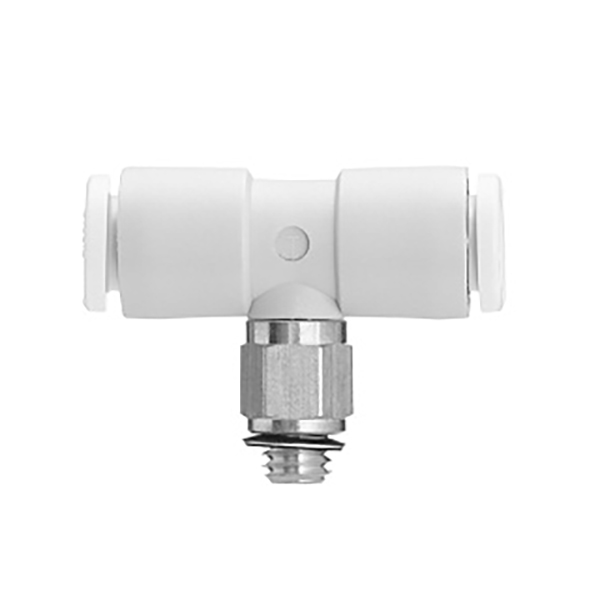

2.4 Metrikus finom szálú férfi póló

Mindkét oldalsó csatlakozó csőbeillesztéshez, középső nyílás metrikus finom külső menettel, alkalmas miniatűr pneumatikus alkatrészekhez és precíziós automatizálási berendezések csövezéséhez.

3. Cross 4-way alsorozat (KQ2TW / KQ2TX / KQ2TY)

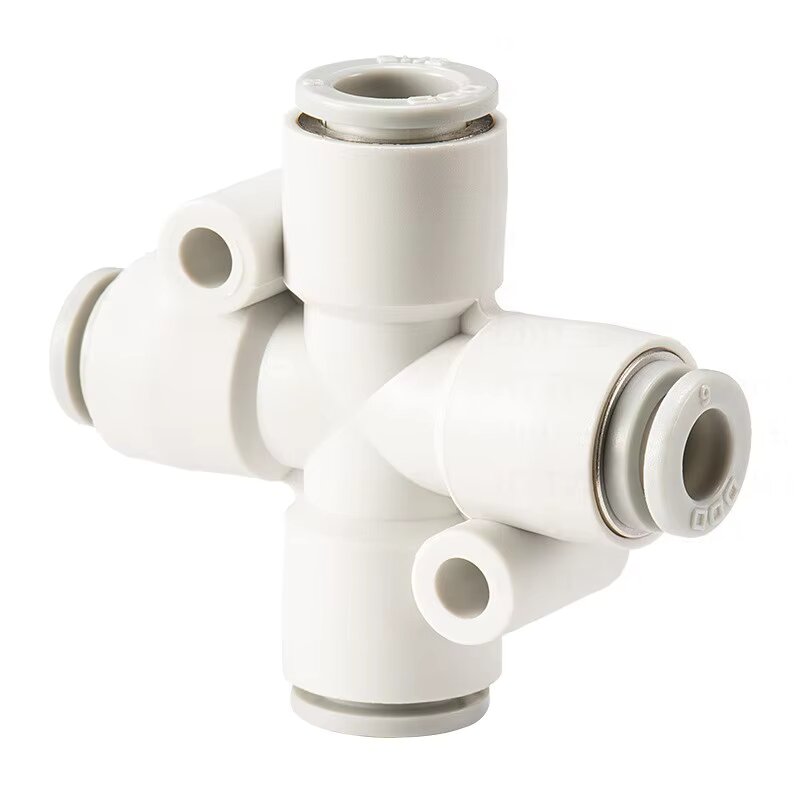

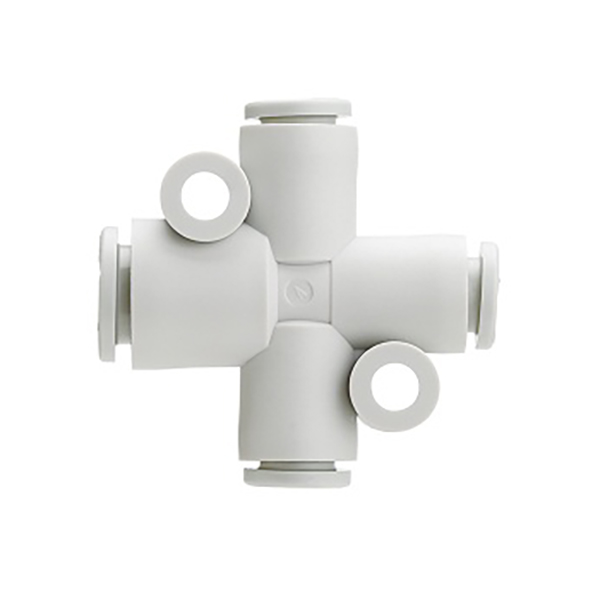

3.1 KQ2TW egyenlő átmérőjű keresztillesztés (4 azonos méretű port)

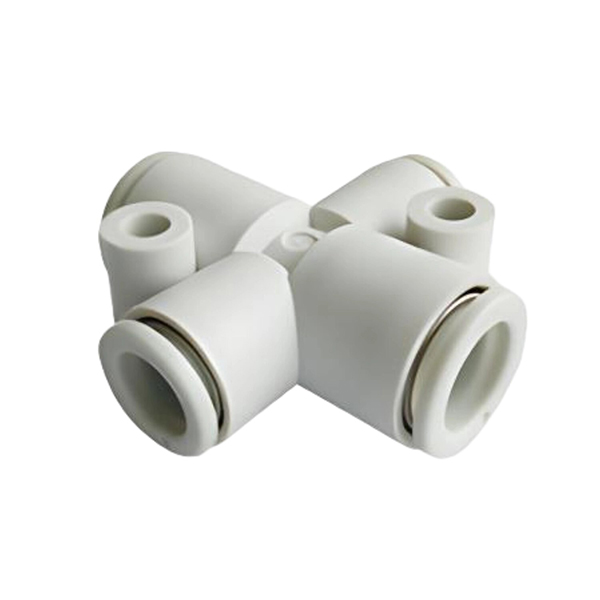

3.2 KQ2TX szűkítő keresztillesztés (1. típus)

3.3 KQ2TY szűkítő keresztillesztés (2. típus)

4. Műszaki előírások

5. Alkalmazási forgatókönyvek

     • Levegőforrás leágazás és csővezeték eltérítés automatizált gyártóberendezésekhez

     • Pneumatikus áramkör-elosztó robotkarokhoz és vákuumos tapadókorongos rendszerekhez

     • Többirányú levegőelosztás hengeres pneumatikus vezérlőhurokhoz

     • Kompakt csővezeték csatlakozás és átmérő átalakítás precíziós pneumatikus rendszerekhez

6. Modellválasztási útmutató

     • Egyenlő átmérőjű póló: Válassza a KQ2Txx-00-at a 3-utas csővezetékekhez, amelyek csőátmérője teljesen egyenletes

     • Csökkentő póló: Válassza a KQ2T①-② lehetőséget azonos oldalátmérőjű és eltérő középső átmérőjű csővezetékekhez

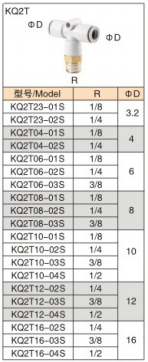

     • Menetes póló: Válassza a KQ2Txx-01S (birodalmi) / M sorozatot (metrikus) a szelepek és hengerek menetes csatlakozásához

     • 4 irányú keresztirányú elosztás: Válassza a KQ2TW/TX/TY sorozatot a négyirányú csővezeték-elágazást igénylő forgatókönyvekhez
