KS / KX sorozatú forgatható, benyomható szerelvények

SOLH KS / KX sorozatú forgatható, benyomható szerelvények

Márka: SOLH by Richge Technology | 360°-ban forgó pneumatikus forgóegység

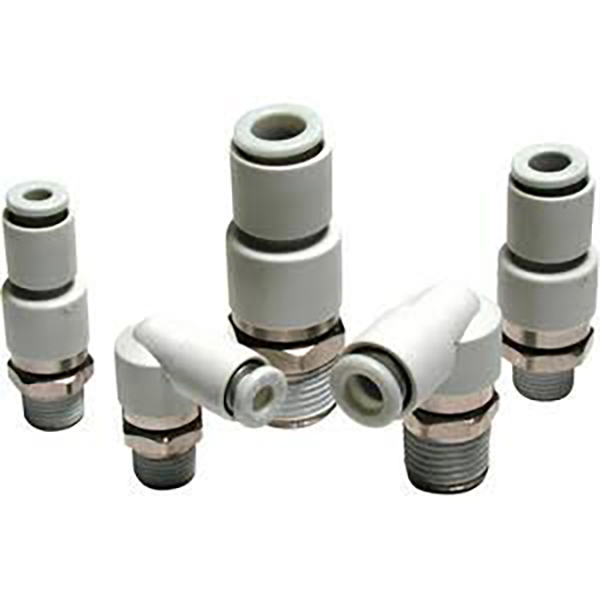

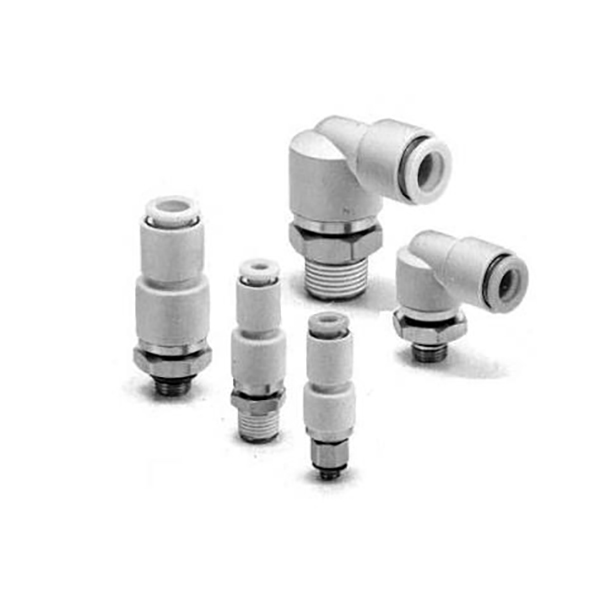

1. Termék áttekintése

  A KS / KX sorozat 360°-os folyamatos forgási és oszcillációs alkalmazásokhoz, például robotmanipulátorokhoz, forgóasztalokhoz és oszcilláló hengervégekhez tervezett forgó, forgatható tolószerelvények. Megakadályozzák a levegőcsövek összegabalyodását, csavarodását vagy széthúzását mozgás közben.

     • KS = standard forgó típus (egy golyóscsapágyas)

     • KX = nagy sebességű forgó típusú (kettős golyóscsapágy)

2. Alapvető különbség: KS vs KX

     • KS szabványos típus: Egygolyós csapágy, alacsony nyomaték. Max. fordulatszám: 500 ford./perc (φ4/φ6), 400 ford./perc (φ8), 300 ford./perc (φ10), 250 ford./perc (φ12). Alkalmas közepes-alacsony sebességű oszcillációra és szakaszos forgásra.

     • KX nagy sebességű típus: Kettős golyóscsapágyak, rendkívül alacsony nyomaték, egyenletesebb forgás. Maximális fordulatszám: 1500 ford./perc (φ4/φ6), 1200 ford./perc (φ8), 1000 ford./perc (φ10/φ12). Alkalmas folyamatos nagy sebességű forgásra és gyakori oszcillációra.

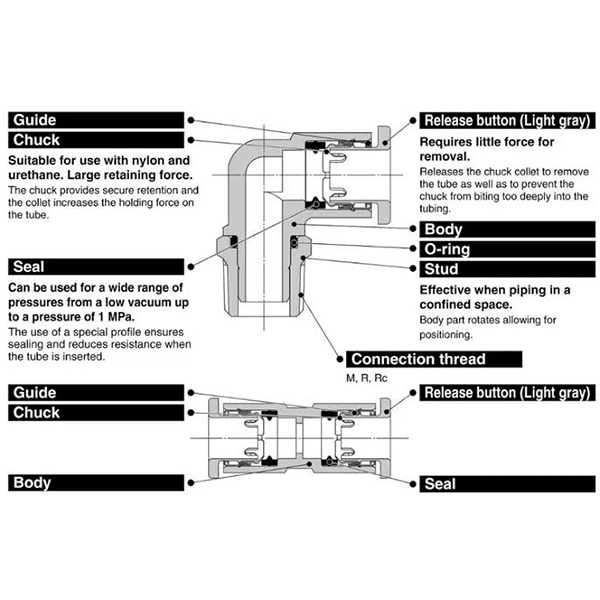

3. Alapvető jellemzők

     • ✅ 360°-os szabad forgás: A beépített csapágyszerelvény kiküszöböli a csövek csomósodását és csavarodását a forgó végén.

     • ✅ Alacsony forgási nyomaték: Csak 0,006～0,022 N·m 0,5 MPa-nál, minimális extra terhelés a mozgási tengelyeken.

     • ✅ Forgásgátló belső szerkezet: Megakadályozza, hogy a csövek a szerelvénnyel együtt forogjanak, és meghosszabbítja a cső élettartamát.

     • ✅ Rézmentes építkezés: Elektromos nikkelezés, réz-korlátozott környezetben (félvezető, élelmiszer-feldolgozás, orvosi) használható.

     • ✅ Push-to-Connect: Kompatibilis a φ4/φ6/φ8/φ10/φ12 PU, nylon és puha nylon csövekkel. Automatikus zár behelyezéskor, nyomja meg a gallért a gyors kioldáshoz.

     • ✅ Vákuum kompatibilis: −100 kPa ~ 1,0 MPa (Nem ajánlott kritikus vákuumtartáshoz a kisebb belső szivárgás miatt).

     • ✅ Menet előre bevont tömítőanyag (S utótag): Standard opció; a telepítés során nincs szükség PTFE szalagra.

4. Modell elnevezése és példák

  KS Standard sorozat

     • KSH06-02S: Egyenes (H), φ6 cső, R1/4 menet, előre felvitt tömítőanyag (S)

     • KSL08-01S: könyök (L), φ8 cső, R1/8 menet, előre felvitt tömítőanyag (S)

  KX High-Speed ​​sorozat

     • KXH04-M5: Egyenes (H), φ4 cső, M5 × 0,8 metrikus menet

     • KXL10-03S: könyök (L), φ10 cső, R3/8 menet, előre felvitt tömítőanyag (S)

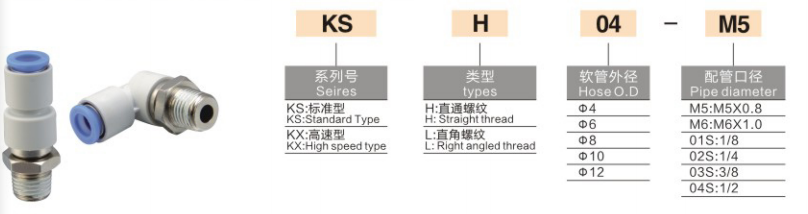

  Elnevezési szabály

5. Műszaki előírások

Közös paraméterek

Forgási nyomaték @ 0,5 MPa (N·m)

Maximális forgási sebesség (rpm)

6. Alkalmazási forgatókönyvek

     1. Robotcsukló/csukló: Megakadályozza, hogy a csövek összegabalyodjanak a forgó robotvég effektorokon.

     2. Forgó indexasztalok: Folyamatos 360°-os levegőellátás nagy sebességű forgótányérokhoz.

     3. Oszcilláló hengervégek: billenő- és billenő mechanizmusok a légvezetékek csavarófeszültségének feloldásához.

     4. Általános automatizálás: Pneumatikus egységek gyakori oszcillációval és szakaszos forgással.

7. KS / KX vs. hagyományos KQ tolószerelvények

8. Kiválasztási útmutató

     • Alacsony fordulatszámú oszcilláció (≤500 ford./perc) →KS, jobb költség-teljesítmény

     • Folyamatos nagy fordulatszámú forgás (>500 ford./perc) →KX, kettős csapágy a hosszabb élettartam érdekében

     • Rézmentes és vákuumérzékeny környezet → Inkább KS / KX
