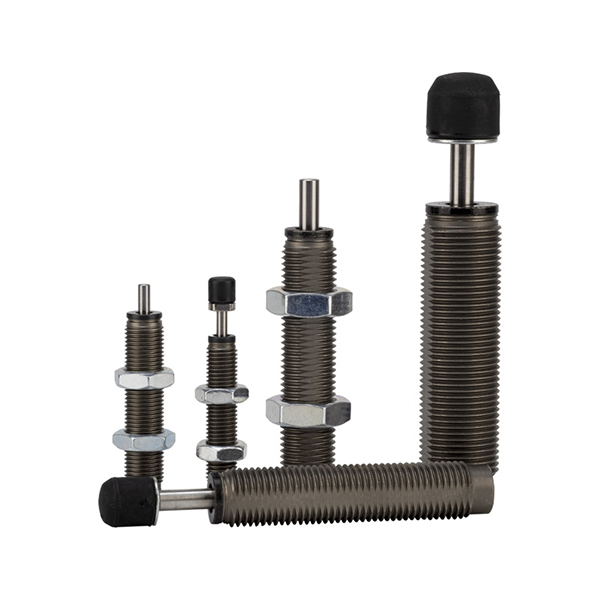

RB RBQ sorozatú, nem állítható hidraulikus lengéscsillapító

SOLH RB sorozatú, nem állítható hidraulikus lengéscsillapító | SMC standard cserecsillapító

Márka: SOLH by Richge Technology | SMC RB ekvivalens fix nyílású hidraulikus lengéscsillapító

1. Termék áttekintése

  A SOLH RB sorozatnem állítható hidraulikus lengéscsillapítók követi az SMC szabványt. A becsapódási kinetikus energiát hőenergiává alakítja a belső porózus fojtószerkezeten keresztül. Nincs szükség beállításra, készen áll a közvetlen telepítésre. Széles körben használják löketvégi puffereléshez, zajcsökkentéshez és léghengerek, lineáris csúszdák és forgó mechanizmusok ütközésgátlóihoz.

2. Alapvető jellemzők

     • Nincs szükség beállításra: Beépített többfokozatú fojtás, stabil teljesítmény az alacsony fordulatszámú könnyű terheléstől a nagy sebességű nagy terhelésig egyszeri telepítés után.

     • Kompakt kialakítás: Rövid test menetes rögzítéssel. Lehetővé teszi a szerelési eltolódást ±5°-ig, amely képes elnyelni a forgó hajtóművek lengési energiáját.

     • Merev ház: Mechanikus ütközőként szolgálhat extra kemény határ nélkül. Beépített visszatérő rugó.

     • Hosszú élettartam: Teljesen zárt konstrukció olajtömítéssel a por elleni védelem érdekében. Ütési sebesség tartomány: 0,05 ~ 5 m/s.

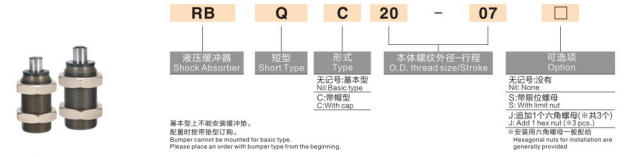

3. SOLH alsorozatok besorolása

4. Népszerű RB / RBC modell referencia táblázat

Modell	Szál	Löket (mm)	Abszorpciós energia (J)	Ajánlott alkalmazás
RB0604	M6×0,75	4	0.5～0.98	Mikrohenger, miniatűr csúszóasztal
RB0805	M8×1,0	5	1.96	Φ6～Φ12 léghenger
RB1006	M10×1,0	6	3.92	Φ16～Φ20 léghenger
RB1412	M14×1,5	12	19.6	Φ32～Φ40 léghenger
RB2015	M20×1,5	15	58.8	Φ50～Φ63 léghenger
RB2725	M27×1,5	25	147	Φ80～Φ125 léghenger

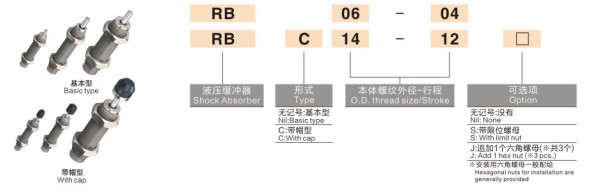

5. Modellkódolási szabály

  Példa: RB1412
    • RB = Standard sorozatú hidraulikus lengéscsillapító
    • 14 = Menetméret M14×1,5
    •12 = Ütőlöket 12 mm

6. Kiválasztási irányelvek

     • Számítsa ki az abszorpciós energiát: E = ½ mv² + tolóerő × löket. Válasszon olyan modellt, amelynek névleges energiája ≥ számított érték.

     • Illessze megfelelően az ütést: A lökhárító löketének rövidebbnek kell lennie, mint a mozgó mechanizmus teljes útja, hogy elkerülje a fenékre ütést.

     • Ütés sebessége: Normál működési tartomány 0,05～5 m/s. Lépjen kapcsolatba velünk a megerősített változatért ultra-nagy sebességű alkalmazásokhoz.

     • Környezet kiválasztása: Válassza az RBL-t a vágófolyadékhoz / nedves környezethez; válasszon RBC sapkával erős poros körülményekhez.

     • Eltérés határa: Max. megengedett excenterszög ≤5°. Szerelje be az úszókötést, ha az eltérés meghaladja ezt az értéket.

7. Telepítés és óvintézkedések

     • Vigyen fel kis mennyiségű anaerob menetrögzítőt a menetekre. NE használjon PTFE szalagot, amely elzárhatja a fojtónyílást.

     • Két hatlapú rögzítőanyával és egy ütközőanyával szállítjuk a kilazulás elleni védelem érdekében.

     • Felszerelhető vízszintesen, függőlegesen vagy bármilyen szögben; a dugattyúrúdnak az ütközés irányába kell néznie.

     • Üzemi hőmérséklet: −10℃ ~ +80℃. Kerülje a jegesedést alacsony hőmérsékleten.

8. SOLH csereelőny

   A SOLH RB sorozat teljes mértékben lemásolja az SMC modellkódját, a méreteket és a teljesítményparamétereket, az importált lengéscsillapítók közvetlen cseréjét, versenyképes áron és rövidebb átfutási idővel, ideális a tömeges berendezések költségének csökkentésére.
     •RB0805 → Cserélje ki az AC0805-öt
     •RB1412 → Cserélje ki az AC1412-t
