AKH / AKB sorozatú gyorscsatlakozó visszacsapó szelep

SOLH AKH / AKB sorozatú gyorscsatlakozó visszacsapó szelep (hüvely típus)

Márka: SOLH by Richge Technology | Integrált egyirányú szelep + benyomható szerelvény

1. Termék áttekintése

  Az AKH / AKB sorozat egy integrált komponens kombinációvisszacsapó szelep + gyors betolható szerelvény, pneumatikus körökben a visszaáramlás megakadályozására, nyomástartásra és vákuumlezárásra tervezték. Kompakt méret, gyors telepítés és rendkívül alacsony repedési nyomás.

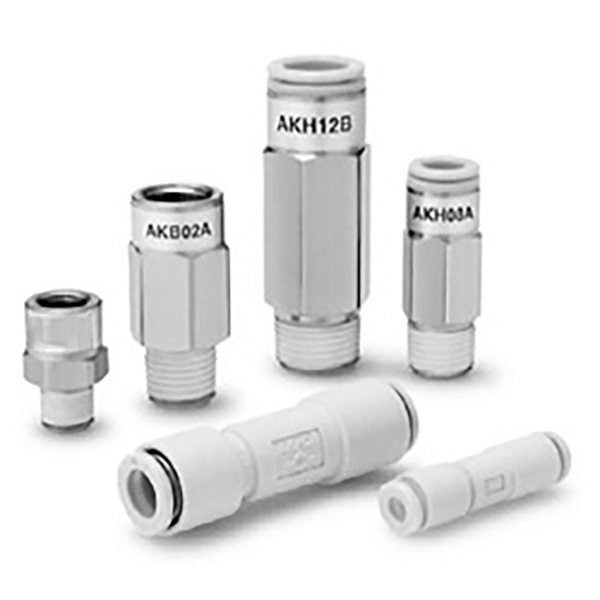

  Alapvető különbség az AKH és az AKB között

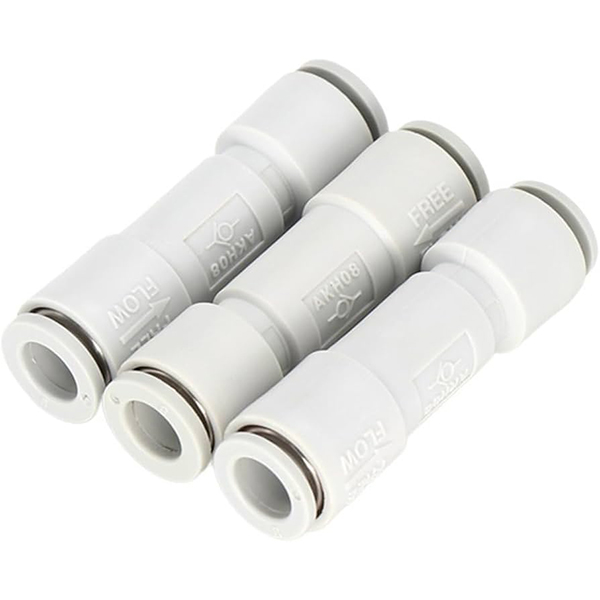

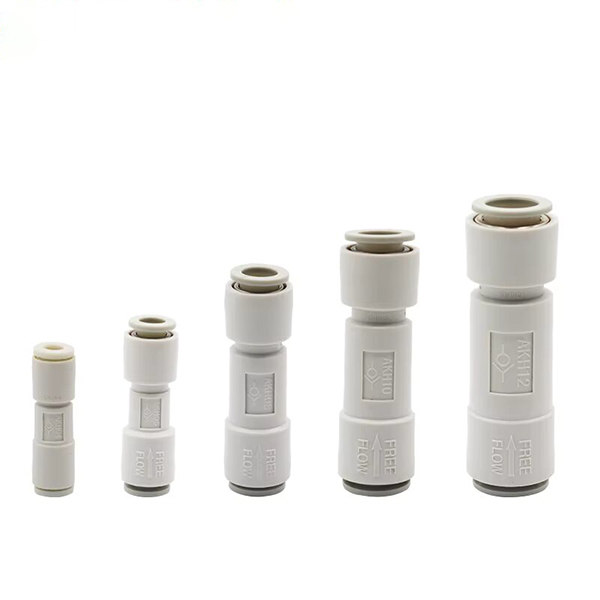

   AKH: Kettős tolónyílású, egyenes hüvelyes típus, mindkét oldalon levegőcsövekhez (Φ4 ~ Φ12).

   AKB: Egy külső menet + egy belső menetes hüvely típus, a menetes portok közötti visszaáramlás megakadályozására

• AKB‑A: Áramlási irány → Külső menet → Belső menet

• AKB‑B: Áramlási irány → Belső menet → Belső menet

2. Alapvető jellemzők

  1. Ultra alacsony repedési nyomás:0,005 MPa (5 kPa), vákuumrendszerekhez alkalmas (-100 kPa ~ 1 MPa)

  2. Nagy áramlási sebesség: nagy effektív keresztmetszeti terület alacsony áramlási ellenállással

  3. Betolható gyors illesztés: PU / PA nylon / puha nylon csővel kompatibilis; hallható „kattanás”, amint a cső a helyére rögzült

     • Anyag: Szeleptest PBT / cinkötvözet; nikkelezett sárgaréz illesztése; markolópofák SUS304 rozsdamentes acél

     • Max üzemi nyomás: 1,5 MPa

     • Üzemi hőmérséklet: -5 ℃ ~ +60 ℃ (jegesedés nélkül)

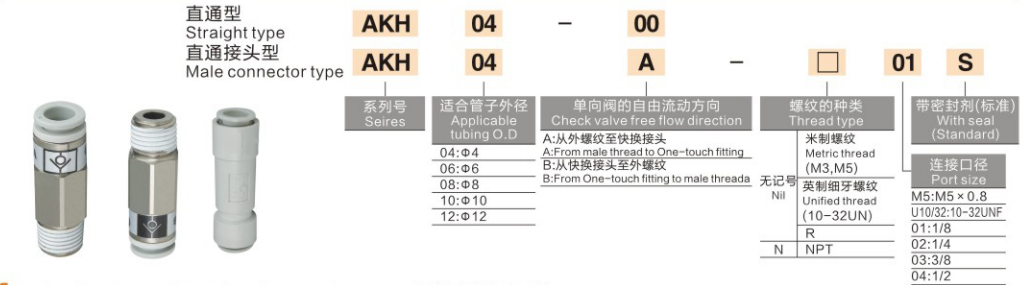

3. Modellkód meghatározása és példák

 1. AKH (kettős benyomós típus)

      • AKH06-00: AKH sorozat, Φ6 cső, kettős bemeneti port (-00 = nincs menet)

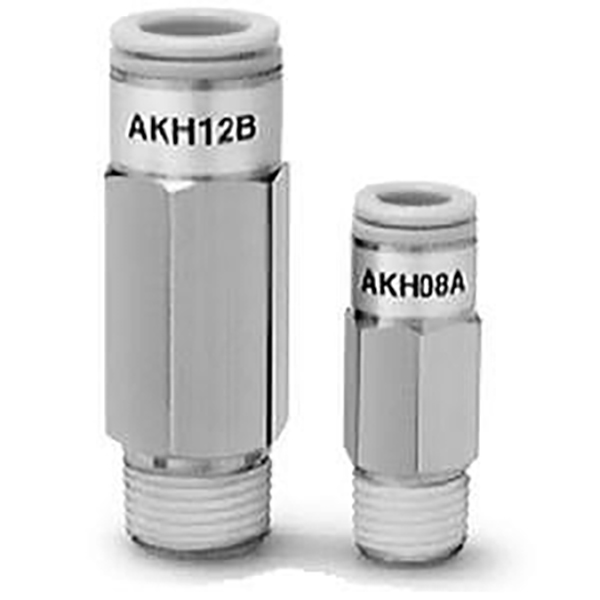

      • AKH08A‑02S: AKH sorozat, Φ8 cső, R1/4 külső menet, előre felvitt S menettömítő

  2. AKB (menetes hüvely típus)

     • AKB02A-02S: AKB sorozat, R1/4 menet, A típusú áramlási irány (apa → anya), S előbevonat tömítőanyag

4. Szabványos specifikációk

 1. AKH – Dual Push-in visszacsapó szelep

  2. AKB – menetes hüvely visszacsapó szelep

5. Tipikus alkalmazások

     • A henger nyomástartása: Megakadályozza a rakomány süllyedését vagy elsodródását

     •. Vákuumkör: Kerülje el a vákuum szivárgását (ideális az alacsony repedési nyomáshoz)

     •. Kettős szivattyú reteszelés: védi az alacsony nyomású szivattyút a nagynyomású fordított áramlástól

     • Elágazóköri visszafolyásgátló: Független nyomástartás több szelepmozgatóhoz

6. Összehasonlítás más visszacsapó szelepekkel

     • AKH / AKB: Beépített gyors behúzható / hüvelyes kialakítás, kompakt és gyors szerelés, közvetlen csőcsatlakozás

     • AK2000 / AK4000: Menetes csőtípus, nagyobb áramlási kapacitás, benyomó nyílások nélkül

     • AKP: Maradék nyomáscsökkentéssel, biztonsági pneumatikus körökhöz
