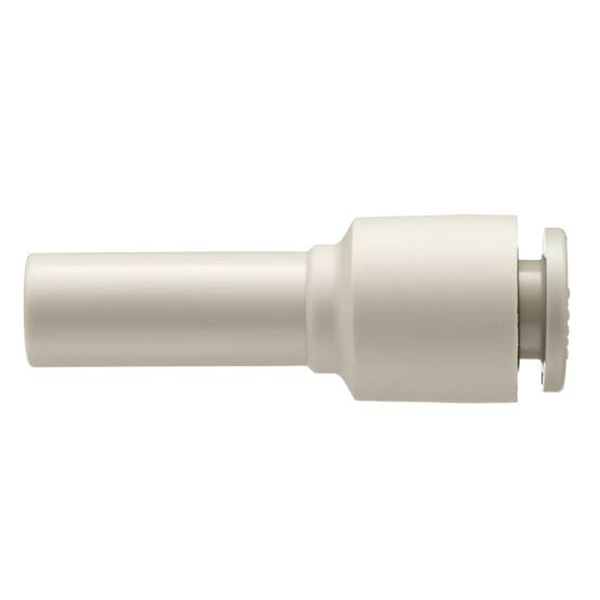

KQ2R Push Fit női végzáró műanyag

SOLH KQ2R sorozatú szűkítő, egyenesen benyomható szerelvény | Különböző átmérőjű csőcsatlakozó

Márka: SOLH by Richge Technology | SMC KQ2R ekvivalens redukáló egyenes egyérintéses pneumatikus szerelvény

1. Termék áttekintése

     A KQ2R a KQ2 sorozaton belüli szűkítő egyenes betolható szerelvény, más néven különböző átmérőjű csőcsatlakozó. Kifejezetten két különböző külső átmérőjű levegőcső bekötésére tervezték, a pneumatikus rendszerek egyik leggyakrabban használt redukáló tartozéka.

2. Modell és szerkezet magyarázata

  Modelllpélda: KQ2R06-08
     KQ2: SMC 2. generációs egyérintéses szerelvénysorozat
     R: Szűkítő, redukáló egyenes szerkezet
     06: A ① csatlakozó cső külső átmérője (mm, Φ6 mm)
     08: A ② csatlakozó cső külső átmérője (mm, Φ8mm)

  Szerkezeti jellemzők

     • Mindkét végén szabványos KQ2 egyérintéses portok vannak; az egyik vége a kis OD csőhöz, a másik a nagy OD csőhöz, egyenes belső áramlási csatornával, megvalósítva az inline csatlakozást különböző átmérőjű csövekhez.

     • Sima kúpos átmenet a csatornán belül, kisebb nyomásesés az osztott szerelvényhez képest (egyenes illesztés + külön szűkítő). Ideális áramlásra és nyomásesésre érzékeny pneumatikus körökhöz.

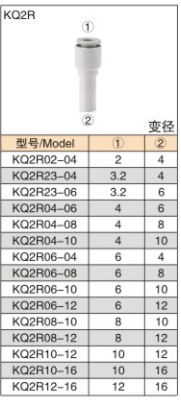

3. Teljes specifikációs táblázat

4. Általános műszaki előírások (a teljes KQ2 sorozattal összhangban)

5. Kiválasztási és működési irányelvek

   Kiválasztási szabály: Válassza a KQ2R-t két különböző külső átmérőjű cső inline csatlakoztatásához, nincs szükség külön kombinált szerelvényekre.

     • A csővéget laposra és sorjamentesre kell vágni. Tolja be teljesen a csövet, amíg "kattanó" hangot nem hall, hogy elkerülje a levegő szivárgását.

     • Az eltávolításhoz: nyomja meg a kioldó gallért a nyíláson, és húzza kifelé a csövet; ne húzza nyers erővel.

     • A nyomásesés nagyobb átmérőkülönbséggel növekszik. Előnyben részesítse a kis átmérőkülönbséggel rendelkező modelleket nagy áramlási körülmények között.

6. Tipikus alkalmazási forgatókönyvek

     • Csőátmérő átmenet: A fő Φ8 csövet alakítsa át Φ6 csővé a KQ2R06-08 segítségével, hogy külön adapterek nélkül illeszkedjen a különböző méretű hengerekhez.

     • A gép utólagos felszerelése: Csatlakoztassa a régi berendezés Φ6 csövét az új gép Φ8 csövéhez a kompatibilitás érdekében, nincs szükség teljes csőcserére.

     • Vákuumkör csatlakozás: Különböző átmérőjű vákuumvezetékek párosítása. Az alacsony szivárgású kialakítás stabil vákuumszintet tart fenn.
