KQ2U / KQ2UD sorozatú Y-típusú, többportos betolható szerelvények

SOLH KQ2U / KQ2UD sorozatú Y-típusú többportos tolószerelvények | Pneumatikus elosztó csatlakozó

Márka: SOLH by Richge Technology | SMC KQ2U / KQ2UD ekvivalens Y Többkimenetes egyérintéses szerelvény

1. Termék áttekintése

     A KQ2U egy Y-típusú, 1-ben, 2-kimenetben tolható elosztó; A KQ2UD egy Y-típusú, 1-ben, 4-kimenetben behúzható elosztó. Mindkettő a SOLH KQ2 pneumatikus egyérintéses szerelvénysorozathoz tartozik. PBT testtel és nikkelezett sárgaréz külső menettel készült. Közvetlen plug-and-play PU levegőcsövekhez, PTFE szalag nem szükséges. 1-2 / 1-4 légköri felosztásra tervezték, teljesen cserélhető SMC KQ2U / KQ2UD-val. Széles körben elterjedt az automatizálási berendezésekben, a vákuumos tapadókorongokban és a pneumatikus működtető levegőelosztásban.

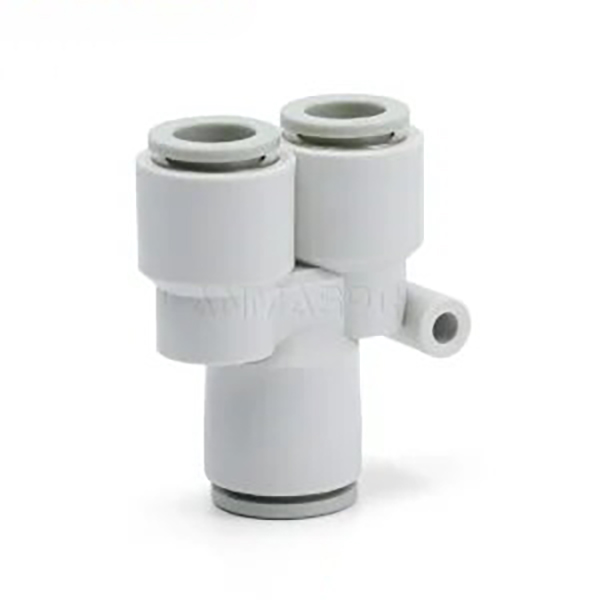

     KQ2U: 1 bemenet, 2 kimenet (Y-alak 1-2 osztva)

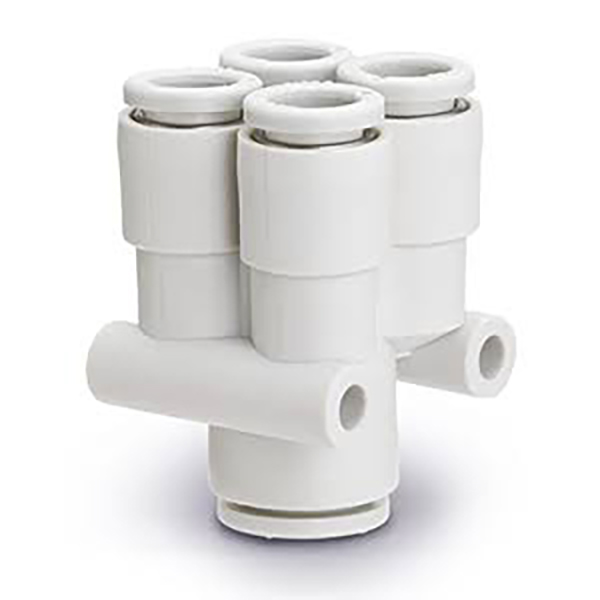

     KQ2UD: 1 bemenet, 4 kimenet (Y-alak 1-4 osztva)

2. Modell elnevezési szabályok

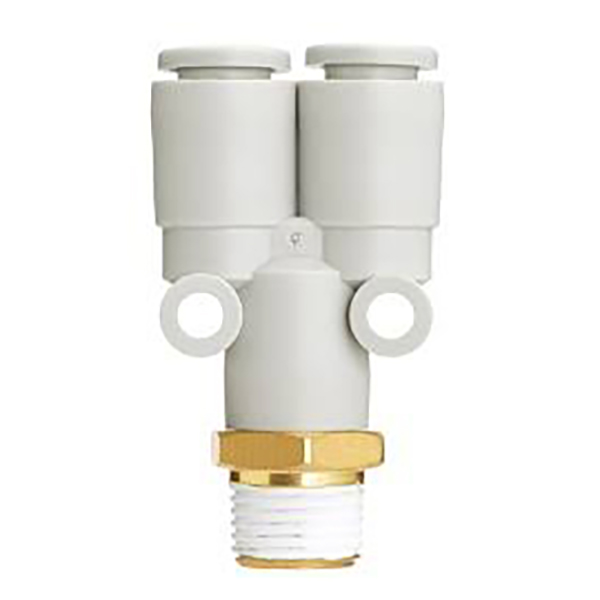

2.1 KQ2U (1 bemenet, 2 kimenet Y elosztó)

  1. KQ2Uxx-xxS külső menetes verzió Példa: KQ2U06-02S
     KQ2U: Y-típusú 1-ben 2-kimenet
     06: Kimeneti nyílások átmérője Φ6 mm
     02S: R1/4 külső kúpos menet (S = R kúpos külső menet)
     Menetkód: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

  2. Egyenes, egyenlő átmérőjű csőváltozat KQ2Uxx-00 Példa: KQ2U08-00
     A bemeneti és két kimeneti cső külső átmérője azonos, mindegyik Φ8 mm

  3.Egyenes redukáló változat KQ2Uxx-yy Példa: KQ2U04-06
     Két kimenet Φ4; fő bemenet Φ6, különböző átmérőjű csökkentő osztás

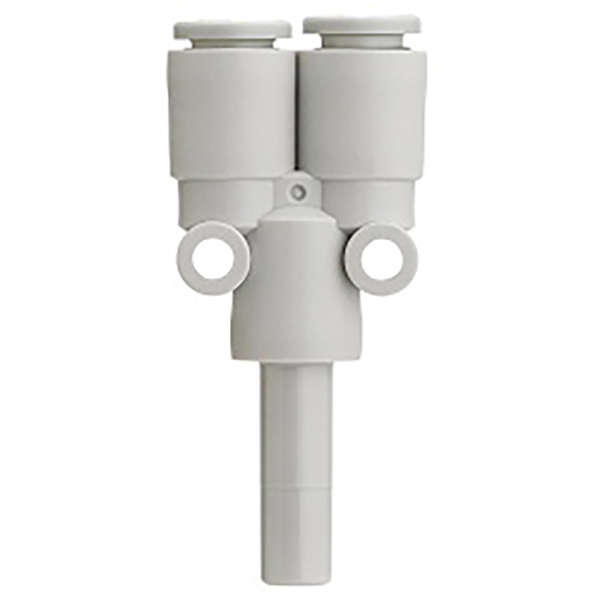

 4. KQ2Uxx-99 szögesdugós változat
     Műanyag merev dugószár alul, dugaszolható csatlakozóaljzatba az 1-ben 2-kiosztáshoz

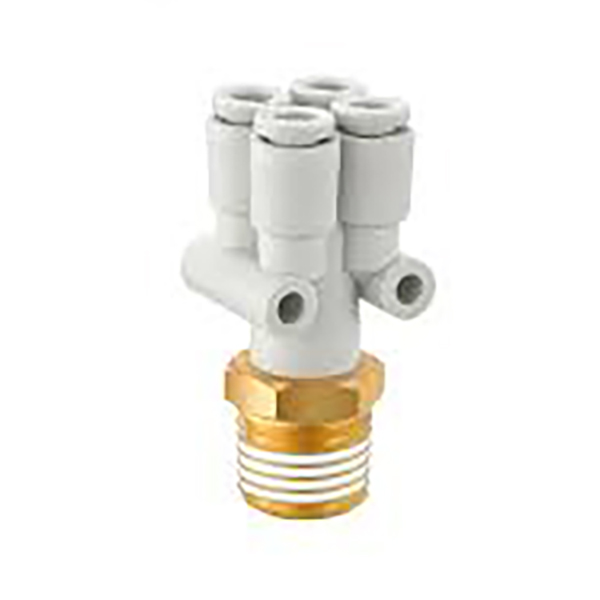

2,2 KQ2UD (1-ben 4-kimenet Y-elosztó)

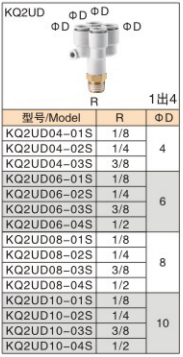

  1. KQ2UDxx-xxS külső menetes verzió Példa: KQ2UD08-03S
     R38 külső menetes bemenet, négy kimenet a Φ8 csőhöz

  2. Csökkentő cső változat KQ2UDxx-yy Példa: KQ2UD04-06
     Négy kimenet Φ4, fő bemenet Φ6, többportos csökkentő elosztás

3. Specifikáció összefoglaló táblázat

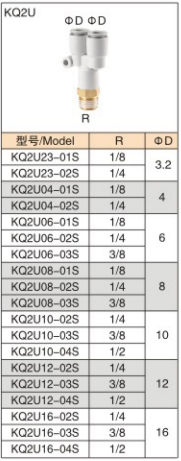

3,1 KQ2U (1 bemenet, 2 kimenet Y elosztó)

3,2 KQ2UD (1-ben 4-kimenet Y-elosztó)

4. Általános műszaki előírások

5. Termékjellemzők

     • Gyors behúzás: Az azonnali tömítéshez behelyezett cső. Nyomja meg a fehér kioldó gallért a cső eltávolításához, ami nagyban javítja az összeszerelés hatékonyságát.

     • Többutas levegőelosztás: KQ2U az 1-2-hez, KQ2UD az 1-4-hez. Központosított levegőforrás-elosztás a légterelés egyszerűsítésére.

     • Elérhető csökkentési lehetőség: Egyenlő és csökkentett átmérőjű változatok különböző méretű csövek csatlakoztatásához.

     • Megbízható menettömítés: Nikkelezett sárgaréz külső menet nagy korrózióállósággal és mechanikai szilárdsággal.

     • Kompakt méret: Kis helyigény a szűk beépítési helyhez, széles körben használatos manipulátorokban, befogókban és tapadókorongos modulokban.

6. Tipikus alkalmazások

     • Vákuumos csésze-sor felosztása (több tapadókorong osztozik egyetlen vákuumforráson)

     • Többhengeres levegőellátás automatizálási berendezésekhez

     • Pneumatikus áramkörök csomagológépekhez, 3C berendezésekhez és fröccsöntő gépekhez

     • Levegővezeték felosztása pneumatikus ellenőrzéshez és tesztrácsokhoz

7. Telepítési megjegyzések

     • Vágja le a csöveket merőlegesen sorja nélkül; a sorja megkarcolhatja a tömítőgyűrűt és levegőszivárgást okozhat.

     • Nyomja le teljesen a csövet, és győződjön meg arról, hogy a nyakörv biztonságosan reteszeli a csöveket.

     • Nem használható vízhez, olajhoz vagy erősen korrozív folyadékokhoz. Csak sűrített levegős és vákuum szolgáltatáshoz.

     • Kerülje el az ízületi gyökereknél az ismételt hajlítást, hogy elkerülje a műanyag repedéseket.
