Márka: SOLH by Richge Technology | KQ2Z Több kimenetű pneumatikus elosztó egyérintéses szerelvények
 |
 |
 |
 |
 |
 |
A KQ2Z sorozat a SOLH KQ2 pneumatikus egyérintéses szerelvénycsaládjába tartozik. Külső menetes, többágú elosztóidom, egyetlen levegőbemenettel és több egyidejű csőkimenettel. Push-to-connect kialakítás a csövek szerszám nélküli beillesztéséhez és eltávolításához, pneumatikus rendszerek központi levegőelosztásához. Négy almodell áll rendelkezésre:
KQ2Z: 1-ben 2-out dual port, külső hatlapú rögzítés
KQ2ZF: 1-ben, 2-kimenetben egymásra rakható elosztó, felső Rc belső menet az extra elosztók kaszkádolásához
KQ2ZD: 1-ben 4-kimenet négyirányú elágazó elosztó
KQ2ZT: 1-ben 6-kimenet hatutas elágazó elosztó
Alapvető előnyei: Kompakt elosztó kialakítás a telepítési hely megtakarítása érdekében. PBT test nikkelezett sárgaréz menettel. Kompatibilis a PU / PA pneumatikus csövekkel, pozitív nyomású és vákuum körökhöz egyaránt használható. Közvetlen beugró csere az eredeti SMC KQ2Z szerelvényekhez.
Formátum: KQ2Z □□ - □□S
KQ2Z: Sorozatkód a többportos elágazó elosztó szerelvényekhez
□□: Cső külső átmérője ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)
Utótag:
01S02S/03S/04S: Imperial R külső kúpos menet (1/8", 1/4", 3/8", 1/2")
M5: Metrikus külső menet M5×0,8
KQ2ZF: egymásra rakható változat, alsó R külső menet + felső Rc belső menet. Több KQ2ZF egymáshoz csatlakoztatható a kimeneti mennyiség növelése érdekében.

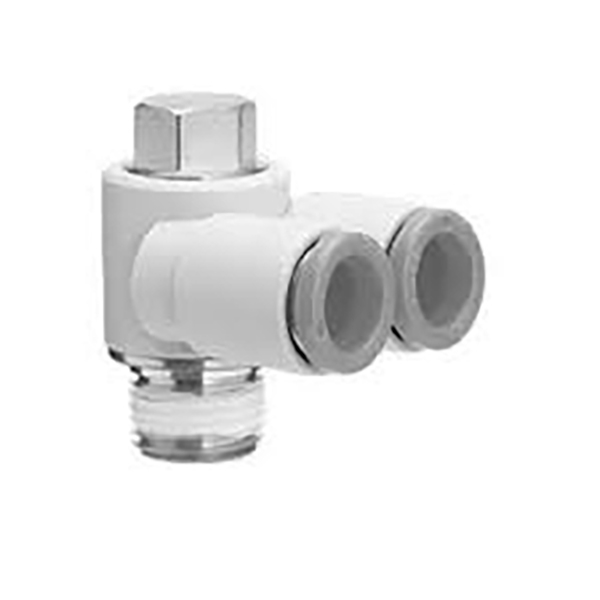

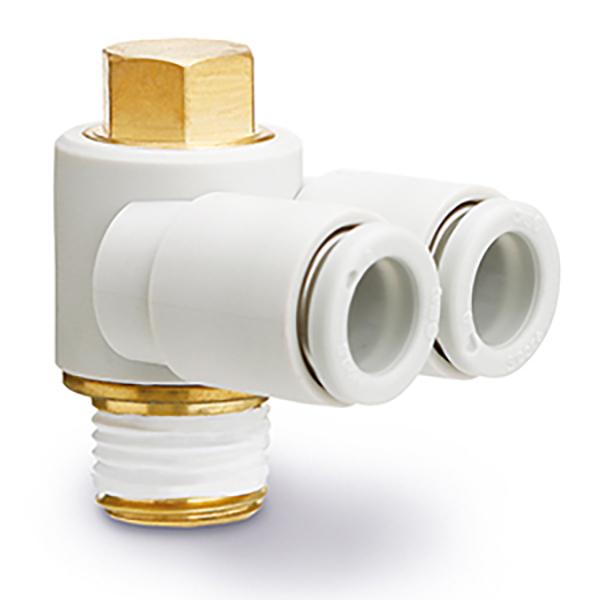

3.1 KQ2Z (1-ben 2-kimenet, külső hatlapú rögzítés)
|
Modelllll |
Férfi szál R |
Cső ΦD |
|
KQ2Z04-01S |
R1/8 |
4 |
|
KQ2Z04-M5 |
M5×0,8 |
4 |
|
KQ2Z06-01S |
R1/8 |
6 |
|
KQ2Z06-02S |
R1/4 |
6 |
|
KQ2Z06-03S |
R3/8 |
6 |
|
KQ2Z08-01S |
R1/8 |
8 |
|
KQ2Z08-02S |
R1/4 |
8 |
|
KQ2Z08-03S |
R3/8 |
8 |
|
KQ2Z10-02S |
R1/4 |
10 |
|
KQ2Z10-03S |
R3/8 |
10 |
|
KQ2Z12-03S |
R3/8 |
12 |
|
KQ2Z12-04S |
R1/2 |
12 |

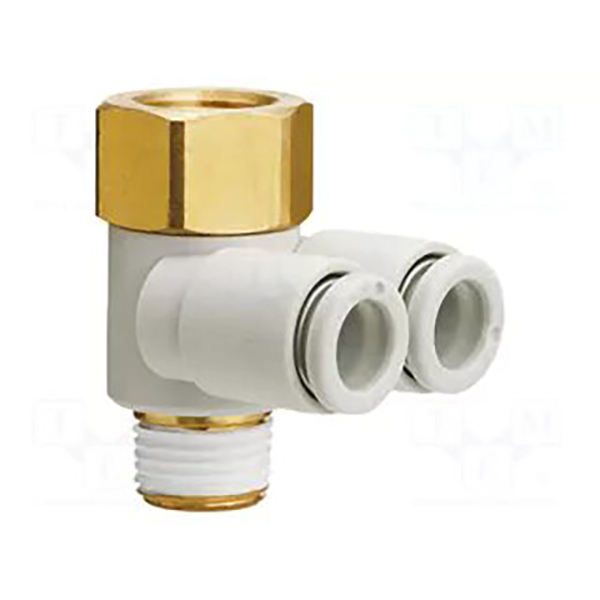

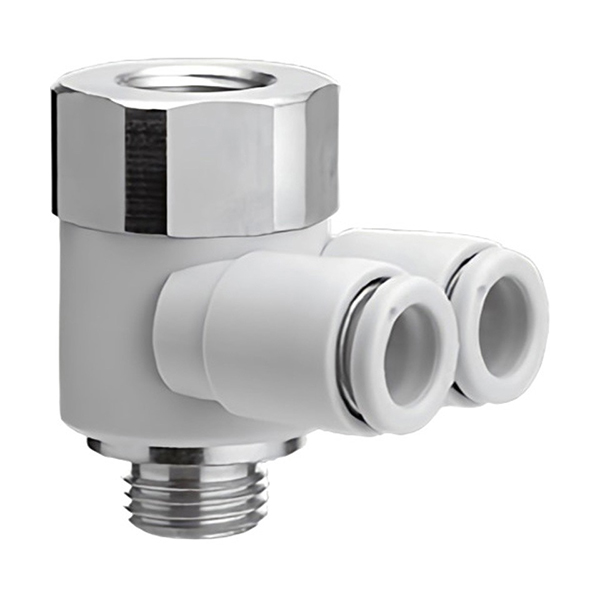

3.2 KQ2ZF (1-ben, 2-kimenetben egymásra rakható típus, R + Rc menet)
|
Modelllll |
R/Rc szál |
Cső ΦD |
|
KQ2ZF04-M5 |
M5×0,8 |
4 |
|
KQ2ZF04-01S |
R1/8 |
4 |
|
KQ2ZF06-01S |
R1/8 |
6 |
|
KQ2ZF06-02S |
R1/4 |
6 |
|
KQ2ZF08-01S |
R1/8 |
8 |
|
KQ2ZF08-02S |
R1/4 |
8 |
|
KQ2ZF10-02S |
R1/4 |
10 |
|
KQ2ZF10-03S |
R3/8 |
10 |
|
KQ2ZF12-03S |
R3/8 |
12 |
|
KQ2ZF12-04S |
R1/2 |
12 |

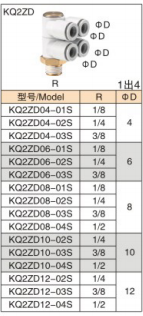

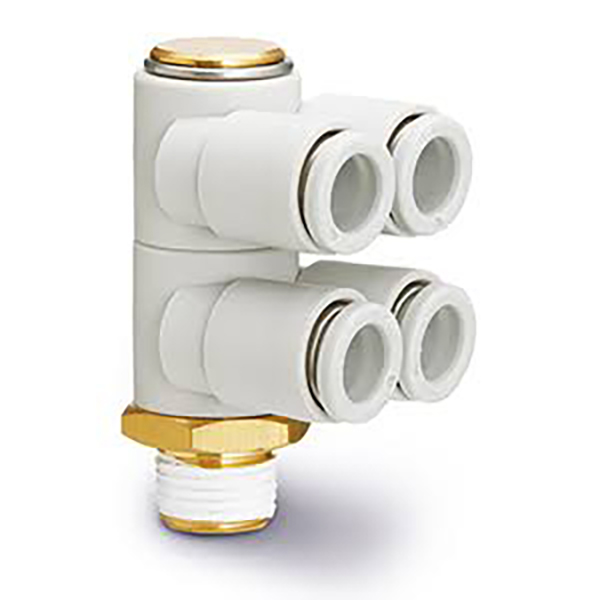

3,3 KQ2ZD (1-ben 4-kimenet)
|
Modelllll |
Férfi szál R |
Cső ΦD |
|
KQ2ZD04-01S |
R1/8 |
4 |
|
KQ2ZD04-02S |
R1/4 |
4 |
|
KQ2ZD04-03S |
R3/8 |
4 |
|
KQ2ZD06-01S |
R1/8 |
6 |
|
KQ2ZD06-02S |
R1/4 |
6 |
|
KQ2ZD06-03S |
R3/8 |
6 |
|
KQ2ZD08-01S |
R1/8 |
8 |
|
KQ2ZD08-02S |
R1/4 |
8 |
|
KQ2ZD08-03S |
R3/8 |
8 |
|
KQ2ZD08-04S |
R1/2 |
8 |
|
KQ2ZD10-02S |
R1/4 |
10 |
|
KQ2ZD10-03S |
R3/8 |
10 |
|
KQ2ZD10-04S |
R1/2 |
10 |
|
KQ2ZD12-02S |
R1/4 |
12 |
|
KQ2ZD12-03S |
R3/8 |
12 |
|
KQ2ZD12-04S |
R1/2 |
12 |

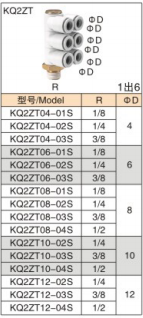

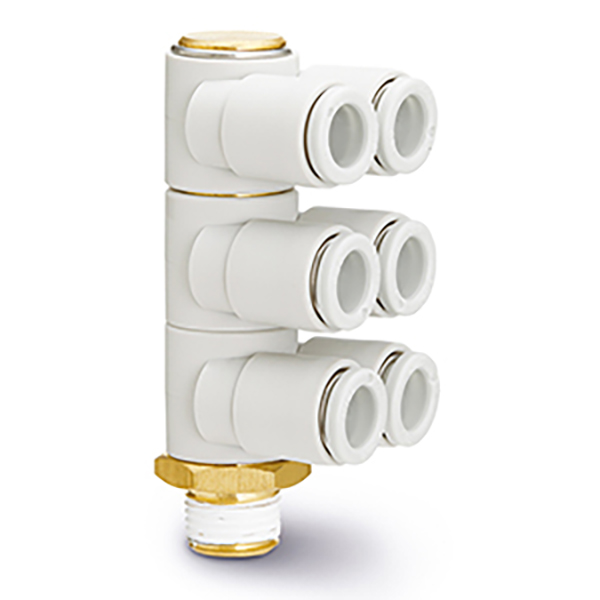

3.4 KQ2ZT (1-ben 6-kimenet)
|
Modelllll |
Férfi szál R |
Cső ΦD |
|
KQ2ZT04-01S |
R1/8 |
4 |
|
KQ2ZT04-02S |
R1/4 |
4 |
|
KQ2ZT04-03S |
R3/8 |
4 |
|
KQ2ZT06-01S |
R1/8 |
6 |
|
KQ2ZT06-02S |
R1/4 |
6 |
|
KQ2ZT06-03S |
R3/8 |
6 |
|
KQ2ZT08-01S |
R1/8 |
8 |
|
KQ2ZT08-02S |
R1/4 |
8 |
|
KQ2ZT08-03S |
R3/8 |
8 |
|
KQ2ZT08-04S |
R1/2 |
8 |
|
KQ2ZT10-02S |
R1/4 |
10 |
|
KQ2ZT10-03S |
R3/8 |
10 |
|
KQ2ZT10-04S |
R1/2 |
10 |
|
KQ2ZT12-02S |
R1/4 |
12 |
|
KQ2ZT12-03S |
R3/8 |
12 |
|
KQ2ZT12-04S |
R1/2 |
12 |
|
Tétel |
Paraméter |
|
Test Anyaga |
PBT műszaki műanyag, nagy szilárdságú és ütésálló |
|
Menet komponens |
Nikkelezett sárgaréz, rozsda- és korrózióálló |
|
Pecsétgyűrű |
NBR nitril gumi |
|
Kompatibilis cső |
PU cső, PA nylon pneumatikus cső |
|
Üzemi nyomás |
0 ~ 1,0 MPa, vákuum negatív nyomásra alkalmazható |
|
Üzemi hőmérséklet |
-20 ℃ ~ +60 ℃ |
|
Csatlakozási mód |
Benyomható szerelvény; nyomja meg a kioldógyűrűt a cső beillesztéséhez / eltávolításához |
• Automatizálási gépek, robotos szívókorong-tömbök: egyetlen levegőforrású, többutas elosztás, cserélje ki a hagyományos elosztóblokkokat, és takarítsa meg a telepítési lábnyomot
• Szinkronizált levegőellátás több hengerhez, központosított csővezetékek a kompakt szelepszigetek körül
• A KQ2ZF sorba rakható a kimeneti mennyiség igény szerinti bővítése érdekében, rugalmas elosztó-szerelvény
• SMC KQ2Z sorozatú elosztószerelvények import cseréje, beugró csere
• Vágja le függőlegesen a cső végét, és helyezze be teljesen a csövet az illesztő aljába a megbízható tömítés érdekében.
• Tekerjen egy kis mennyiségű PTFE szalagot a külső menetekre, alkalmazzon mérsékelt meghúzási nyomatékot, hogy elkerülje a műanyag test megrepedését.
• A cső eltávolítása: nyomja meg a fehér kioldógyűrűt és húzza ki a csövet egyszerre.
• Kaszkádos KQ2ZF alkalmazásoknál garantált menettömítés. Többlépcsős egymásra rakás után ne lépje túl a névleges nyomást.
