Pneumatikus alkatrészek sorozat

A SOLH VM2 (VM200) közepes mechanikus szelepszelep teljesen felcserélhető a hozzáillő SMC modellekkel. Közepes, Cv=0,87 áramlási együtthatóval rendelkező patakszerkezettel rendelkezik, áramlási kapacitása körülbelül 8-szor nagyobb, mint a standard Rc1/4 porttal és opcionális NPT/G1/4 menetekkel felszerelt mini VM1 sorozatnál. 0 ~ 1,0 MPa alatt működik, és nem kompatibilis a vákuummal, kenésmentes kopásálló tömítéssel és robusztus fém testtel rendelkezik. Az oldalsó és az alsó csővezeték-elrendezések elérhetők, a cserélhető működtetők teljes választékával támogatva: standard POM görgő / edzett acél kopásálló görgőkar, egyirányú visszapattanásgátló görgő, egyenes dugattyú, lapos nyomógomb, sárga gombás vészleállító fej, zöld jelzőgomb és zárható csuklógomb. Az edzett acél görgős változat nagy teherbírású, kopásálló gyártósorokhoz illeszkedik. Széles körben használják a hengerek és a csúszóasztalok lökethatárának észlelésére, a berendezések kézi beüzemelésére, a fúrószerelvény-levegő-kapcsolásra és a biztonsági vészreteszelésre, a fő mechanikus levegő indítószelepként szolgál csomagoló-, textil-, nyomda- és általános automatizálási gyártósorokon.

A SOLH VM4 (VM400) közepes 3-járatú mechanikus szelep teljesen felcserélhető az egyenértékű SMC modellekkel, a mini VM1 és a nagy áramlású VM2 sorozatok között helyezkedik el. Fő előnye, hogy kompatibilis a -100 kPa vákuumtól az 1,0 MPa pozitív nyomásig terjedő teljes nyomástartománnyal, amely funkció nem elérhető a VM2-n. Szabványos Rc1/8 porttal rendelkezik, opcionális NPT/G1/8 menetekkel és Cv=0,38 áramlási kapacitással, támogatja az oldalsó és alsó csővezeték-elrendezést. Masszív fémtesttel készült, ellenáll az 1000 m/s²-es ütéseknek és erős vibrációnak, alkalmas kemény, nagy igénybevételt jelentő gyártósorokhoz, kenésmentes, porálló tömítéssel a hosszú élettartam érdekében. Cserélhető működtetőelemek teljes készlete rendelkezésre áll: szabványos / edzett kopásgátló acél görgőkar, egyirányú visszapattanásgátló görgő, egyenes dugattyú, többszínű gombás vészleállító gombok, 2/3-os forgatógombok, zárható nyomógombok és billenőpánt karok. Széles körben alkalmazzák a henger- és csúszóasztal lökethatár-érzékelésében, a vákuum-adszorpciós/kioldó áramkörökben, a berendezések kézi mozgatási üzembe helyezésében, a gépbiztonsági vészreteszelésben és a rögzítőelemek kapcsolásában, ideális közepes mechanikus kioldószelep olyan munkakörülményekhez, amelyek vákuumkompatibilitást és erős ütésállóságot igényelnek.

A SOLH ITV nagy átfolyású elektro-pneumatikus arányos szelep teljesen felcserélhető az egyenértékű SMC modellekkel. A zárt hurkú nyomás-visszacsatoló rendszerrel DC0–10 V feszültséget, 4–20 mA áramerősségű analóg jeleket és opcionális terepibusz-kommunikációt (CC-Link, PROFINET, EtherNet/IP) fogad a fokozatmentes, nagy pontosságú távoli légnyomásszabályozás elérése érdekében, ±1%-os FS szabályozási pontossággal és IP65 por- és fröccsenésálló védelemmel. Három sorozat különböző áramlási tartományokat fed le: ITV1100 a mikro alacsony áramláshoz, ITV2100 az univerzális közepes áramláshoz és ITV3100 a nagy áramláshoz 4400 L/perc ANR-ig, 0,005 és 0,9 MPa között állítható nyomással. Támogatja az Rc/NPT/G meneteket és a tolóernyőket, a beépített LED digitális kijelzőt és az öndiagnosztikai riasztást DC24V alacsony tápfeszültség mellett. Széles körben alkalmazható nagy furatú hengerek működtetésére, fólia és huzal állandó feszültségszabályozására, félvezető- és optikai precíziós folyamatokra, automatikus adagolásra és bevonatolásra, többlépcsős nyomásváltásra hegesztő- és szegecselő berendezéseknél, több kézi szabályozó cseréje az automatizált gyártósorok digitális központi nyomásszabályozásának megvalósításához.

A SOLH XTO674 és INA14 soros visszacsapó szelepek ugyanazon a szerkezeti platformon osztoznak, rendkívül alacsony, 0,01 MPa repedési nyomással, kompatibilisek mind a sűrített levegővel, mind a tiszta vízzel a visszaáramlás elleni védelem érdekében a vákuum- és az alacsony nyomású folyadékvezetékekben. Az XTO674 egy teljesen sárgaréz kriogén változat, amely -30 ℃-ig működik; Az INA14 standard sorozat sárgaréz vagy SUS304 rozsdamentes acél testet kínál, standard NBR tömítésekkel, valamint opcionális olaj- és magas hőmérsékletálló FKM- és időjárásálló CR tömítésekkel. A kompakt, soros menetes kialakítás áramlási nyíl jelöléssel, extra konzolok nélkül közvetlenül szerelhető csővezetékbe, hatékonyan megakadályozva a vákuumveszteséget és a fordított légáramlást, ha a vákuumgenerátorok és a szívókorongok közé szerelik. A két sorozat azonos átmérőjű és menetmérettel rendelkezik a csőmódosítás nélküli közvetlen terepi cseréhez, széles körben alkalmazva kriogén berendezésekben, vákuum gyártósorokban, korrózióálló, magas hőmérsékletű folyadékkörökben és általános pneumatikus és vízvezetékekben az egyirányú nyomástartás és a visszaáramlás megakadályozása érdekében.

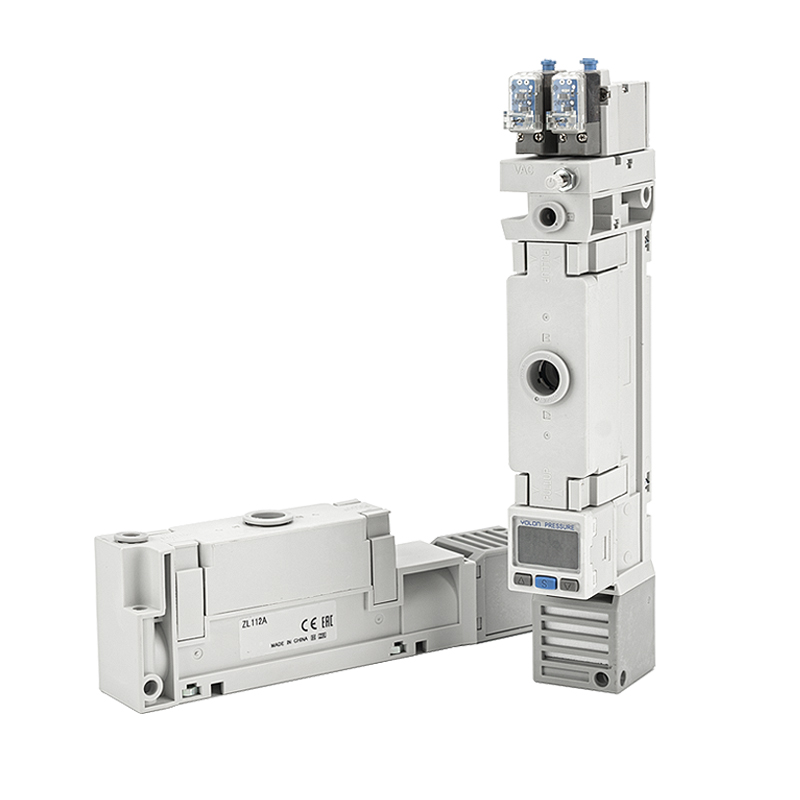

A SOLH ZL112 többfokozatú Venturi vákuumkidobó teljesen cserélhető az egyenértékű SMC modellekkel, szabványos Φ1.2 fúvókával. Energiatakarékos, többfokozatú szerkezete stabil -88-92 kPa vákuumot biztosít, miközben több mint 40%-kal csökkenti a levegőfogyasztást az egyfokozatú ejektorokhoz képest. A rendkívül integrált moduláris felépítésnek köszönhetően K1 kettős befúvó/kiengedő szelepeket kínál az automatikus szívó- és lefúvatáshoz, valamint költségkímélő K2 egyellátású szelepváltozatokat. A beépített hangtompító a működési zajt 70 dB(A) alá korlátozza; kétféle kipufogótípus érhető el: standard integrált kipufogó-típus és P központi nyílású kipufogó a nagy áramlás érdekében. Az opcionális tartozékok közé tartoznak az analóg mechanikus vákuummérők és digitális vákuumnyomáskapcsolók NPN/PNP egy-/kétcsatornás és feszültség/áram analóg jelkimenettel, valamint különféle dugaszoló csatlakozókkal, tekercsfeszültségekkel és kézi beállító gombokkal. Belső mozgó alkatrészektől mentes a karbantartást nem igénylő folyamatos működés érdekében, közvetlenül a robotvég effektorokra szerelhető a vákuum reakcióidő lerövidítése érdekében, széles körben alkalmazható 3C üvegpanelek, fémlemezek, csomagoló- és nyomtatóanyagok, valamint porózus munkadarabok több tapadókorongos kezelésére, amelyek stabil, nagy áramlású vákuum adszorpciót igényelnek.

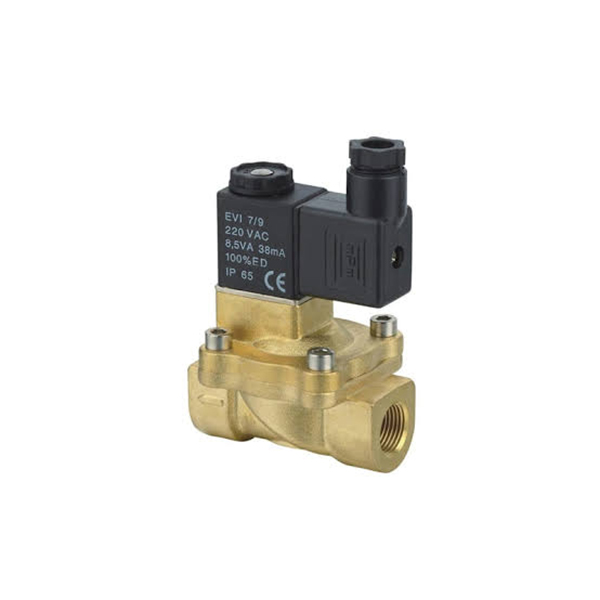

Verzió 1｜Hivatalos termékoldal hosszú másolata (SEO-központú, ~290 szó a független webhely részletes oldalához) A SOLH 2V sorozatú 2/2 utas sárgaréz folyadék mágnesszelepei sokoldalú elektromágneses ki-be kapcsoló szelepek, amelyeket a sűrített levegő, az ipari víz és a kenőolaj univerzális szabályozására terveztek, és két kiforrott szerkezeti konfigurációban állnak rendelkezésre: közvetlen működésű 2V025 és membrános elővezérlésű 2V130 és 2V250 változatok. A robusztus, kovácsolt sárgaréz szeleptestekkel és nagy teljesítményű tömítőelemekkel párosítva ez a sorozat megbízható kapcsolási teljesítményt nyújt, beleértve a nulla nyomású indítást és a nagy átfolyású csővezeték szabályozást. A kompakt 2V025 közvetlen működésű modell közvetlen elektromágneses meghajtószerkezetet alkalmaz, amely lehetővé teszi a normál nyitást 0 MPa nulla nyomáskülönbség mellett. Kopásálló VITON fluor gumi tömítésekkel felszerelve ellenáll a gyenge korrozív közegnek, és tökéletesen alkalmazkodik az alacsony nyomású csővezetékekhez, vákuumhurkokhoz és mikroáramú permetező- és hűtőberendezésekhez. A pilótavezérlésű 2V130 és 2V250 közepes nyomáskülönbségre támaszkodik a membrán meghajtásához, figyelemre méltóan nagy áramlási kapacitással és alacsony tekercs-energiafogyasztással; 0,05 MPa minimális indítási nyomást igényelnek, és NBR nitril gumi tömítéseket használnak, amelyek ideálisak a hagyományos víz- és sűrített levegős csővezetékekhez. Minden változat B osztályú szigetelt tekercseket alkalmaz IP65 bemeneti védelemmel és 0,05 másodpercen belüli gyors kapcsolási reakcióval. Többféle bekötési lehetőség (DIN-aljzat, repülő vezetékek, jelzőlámpa-aljzatok) és a G1/8-tól G1 hüvelykig terjedő bőséges menetspecifikáció támogatja a rugalmas helyszíni telepítést. A vákuumszabályozásban, a berendezések hűtővíz-köreiben, a kazánok automatikus vízellátásában, a légkompresszor vízbevételében és a fő gáz-folyadék csővezeték elzárásában széles körben alkalmazott SOLH 2V sorozat gazdaságos, stabil általános folyadékkapcsolási megoldásokat kínál teljes spektrumú ipari automatizálási folyadékáramkörökhöz.

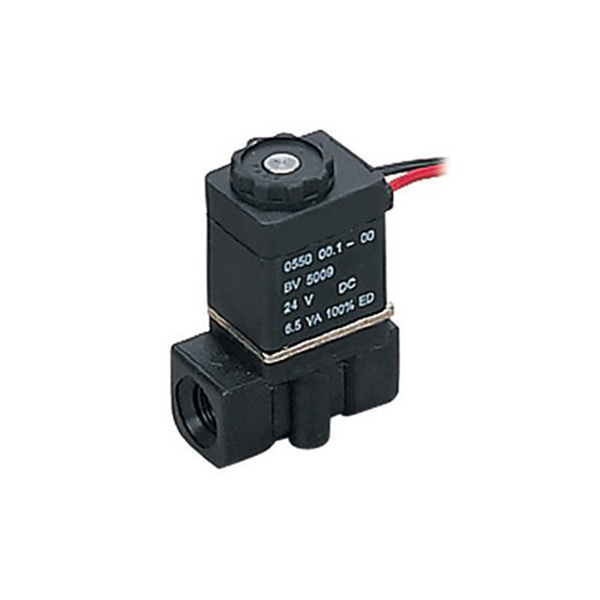

A SOLH 2P sorozatú mini 2/2 utas, közvetlen működésű, normál zárt mágnesszelepek nagy szilárdságú PA66 nylon mérnöki műanyag szeleptesteket alkalmaznak, amelyeket kifejezetten a sűrített levegő, a tiszta víz és az alacsony viszkozitású kenőolaj alacsony költségű, kis átfolyású automatikus kapcsolására terveztek. Valódi nulla nyomású indítási teljesítményével a szelep normálisan tud nyitni 0 MPa nyomáskülönbség alatt, hatékonyan megtörve a pilóta működtetésű mágnesszelepek nyomásfüggését. Ez a sorozat egy kiforrott közvetlen elektromágneses meghajtószerkezetet alkalmaz. Kikapcsolt állapotban a beépített visszaállító rugó szorosan összenyomja a szelepmagot, hogy fenntartsa a teljesen zárt állapotot; feszültség alatt az elektromágneses vonzás gyorsan megemeli a szelepmagot, hogy vezesse a csővezetéket, és a teljes kapcsolási művelet 0,05 másodpercen belül befejeződik az ultragyors reakció érdekében. A standard konfiguráció kopásálló VITON fluorgumi tömítéseket használ, amelyek kiválóan ellenállnak az olajnak, a víznek és az enyhe korrozív közegeknek; Az NBR nitril gumi tömítés opcionálisan csereként elérhető a munkakörülményeknek megfelelően. A tekercs eléri az IP65 por- és vízálló védelmi fokozatot, B osztályú szigeteléssel, amely stabilan és folyamatosan működik nedves műhelykörnyezetben. Rögzített φ2,5 mm-es áramlási nyílással és 0,23-as CV értékkel két fő áramvonalú G1/8 és G1/4 menetes specifikáció érhető el, különféle vezetékezési lehetőségekkel párosítva, beleértve a szabványos DIN-aljzatot, a mozgó vezetékeket és a jelzőlámpa-aljzatokat, valamint az univerzális AC/DC feszültség opciókat a globális megfelelési igények kielégítésére. Könnyű, kompakt vázlat alkalmas kompakt berendezésmodulokba történő beépítésre. Széles körben használják a vákuumgenerátor levegőforrás-szabályozásában, a kis hengeres levegőellátás kapcsolásában, a berendezések mikro hűtővízhurkjaiban, az automatikus permetezésben, a légkompresszor automatikus vízelvezető rendszerében és a kis párásító rendszerekben, költséghatékony miniatűr folyadékszabályozási alternatívaként szolgálva a sárgaréz 2V sorozatú szelepekhez.

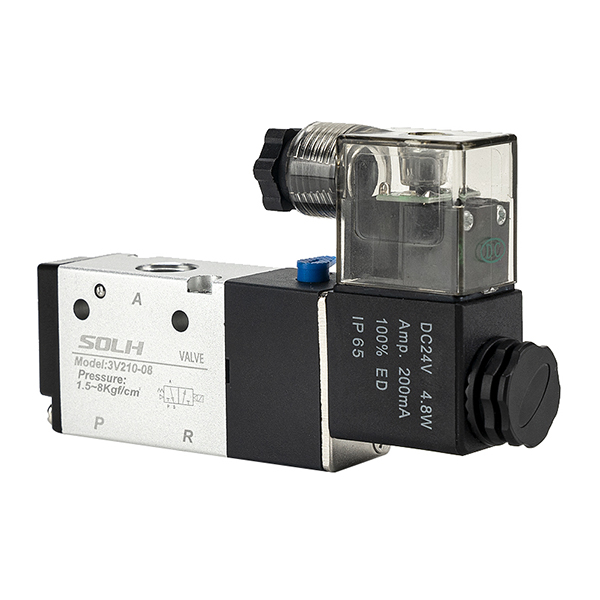

A SOLH 3V sorozatú 3/2 utas pneumatikus mágnesszelepek közvetlen működésű és irányított szerkezettel egyaránt rendelkeznek, egyedi működésű rugóvisszatérítésű hengerek meghajtására és vákuum pneumatikus áramkörök kapcsolására. Normálisan zárt (NC) és normál nyitott (NO) konfigurációkban kapható, ez a sorozat nagy szilárdságú, könnyű alumíniumötvözet szeleptesteket alkalmaz kompakt elrendezéssel, gyors reagálással és IP65 por- és vízálló védelmi fokozattal, amely a kis és közepes méretű pneumatikus automatizálási rendszerek szabványos központi vezérlőelemeként működik. A nyílások elrendezése az univerzális ipari szabványokat követi: P a fő levegőbemenethez, A a hengereket vagy vákuumszívókat összekötő munkavégzőnyílásokhoz, R a kipufogónyíláshoz hangtompítókkal a működési zaj csökkentése érdekében. A közvetlen működésű 3V1 és 3V2 változatok megbízható zéró nyomású indítást támogatnak 0–0,8 MPa-on belül, 0,05 s alatti kapcsolási reakcióval, tökéletesen illeszkednek alacsony nyomású gázvezetékekhez és negatív nyomású vákuumszabályozási forgatókönyvekhez. A pilótavezérlésű 3V100/3V200/3V300 sorozat nagyobb áramlási kapacitással és alacsonyabb tekercsenergia-fogyasztással rendelkezik, és legalább 0,15 MPa bemeneti nyomást igényel a stabil kapcsoláshoz, hogy kielégítse a nagy áramlású hagyományos pneumatikus hurkokat. A gyűszűszerű kézi felülbíráló gombbal felszerelt a kényelmes helyszíni hibakeresés a telepítés és karbantartás során, az egész sorozat támogatja az olajmentes működést stabil tömítési teljesítménnyel. A több menetes specifikáció, köztük az M5, G1/8, G1/4 és G3/8 opcionális, párosulva a főáramú globális AC és DC feszültségekkel, valamint a DIN aljzat és a repülő vezetékek két bekötési módjával. Közvetlenül helyettesítheti a hagyományos 3A-es levegővezérlő szelepeket és a 3L-es kézi húzószelepeket szerkezeti módosítás nélkül, széles körben elterjedt a munkadarab-szorító emelő mechanizmusokban, a vákuum-adszorpciós kapcsolásban, a pneumatikus reteszvédelemben és a kis hajtóművek inch-vezérlésében.

A SOLH 4V sorozatú pilótavezérlésű pneumatikus irányított szelepek a fő ipari pneumatikus alkatrészek, amelyek 5/2-utas kétállású és 5/3-utas háromállású konfigurációkat foglalnak magukban, kifejezetten a kettős működésű pneumatikus hengerek dugattyús mozgatására, középlöketű pozicionálására és nyomástartására optimalizálva. A nagy pontosságú orsószelep maggal és a beépített pilóta működtető szerkezettel rendelkező sorozat alacsony súrlódási ellenállással, érzékeny kapcsolási művelettel és alacsony tekercs energiafogyasztással rendelkezik, széles körben alkalmazzák az automatizált összeszerelő sorokban, csomagológépekben, pozicionáló szerelvényekben és általános pneumatikus erőátviteli rendszerekben. Az ötportos elrendezés megfelel az univerzális ipari szabványoknak: P a fő levegőbevezető nyílás; Az A és B két végrehajtó port, amelyek a kettős működésű hengerek elülső és hátsó kamráihoz csatlakoznak a kinyújtás és visszahúzás szabályozására; Az R és S kipufogónyílások hangtompítókkal vannak felszerelve a működési zaj csökkentése érdekében. Az 5/2-utas típus egytekercses elektromos vezérlést és kéttekercses elektromos vezérlési változatokat tartalmaz. Az egyelektromos vezérlőszelepek a rugós alaphelyzetbe állításra támaszkodnak, hogy áramkimaradáskor automatikusan visszatérjenek, ideális a hagyományos dugattyús műveletekhez és a biztonsági visszaállítási alkalmazásokhoz. A kettős elektromos vezérlőszelepek rugók nélküli helyzetmemóriával rendelkeznek, így a henger aktuális helyzetét kikapcsolás után folyamatosan rögzítik a hosszú távú pozicionálás és nyomástartás érdekében. Az 5/3 irányú, háromállású változat három választható semleges üzemmódot kínál: a zárt középső (C típusú) zár minden nyílást a hengerfelfüggesztés reteszelése és a leesés elleni védelem érdekében; kipufogóközpont (E típusú) összeköti az A/B csatlakozókat a kipufogócsatornákkal a nyomáscsökkentés és a szabad lebegtetés érdekében a kézi üzembe helyezés során; nyomásközpont (P típus) sűrített levegőt táplál mindkét munkanyílásba a kétirányú kiegyensúlyozott rögzítés érdekében. A rendelkezésre álló specifikációk 4V110-től 4V410-ig terjednek, M5, G1/8, G1/4, G3/8 és G1/2 menetmérettel. Az IP65-ös por- és vízálló tekercsekkel felszerelve, amelyek támogatják a fő AC és DC feszültségeket, az egész sorozat támogatja az olajmentes működést, és kézi felülírási gombbal rendelkezik a kényelmes helyszíni teszteléshez és karbantartáshoz. Ez az univerzális szabványos irányszelep a főbb ipari pneumatikus automatizáláshoz.
