Vezérlő szelep

A SOLH VM2 (VM200) közepes mechanikus szelepszelep teljesen felcserélhető a hozzáillő SMC modellekkel. Közepes, Cv=0,87 áramlási együtthatóval rendelkező patakszerkezettel rendelkezik, áramlási kapacitása körülbelül 8-szor nagyobb, mint a standard Rc1/4 porttal és opcionális NPT/G1/4 menetekkel felszerelt mini VM1 sorozatnál. 0 ~ 1,0 MPa alatt működik, és nem kompatibilis a vákuummal, kenésmentes kopásálló tömítéssel és robusztus fém testtel rendelkezik. Az oldalsó és az alsó csővezeték-elrendezések elérhetők, a cserélhető működtetők teljes választékával támogatva: standard POM görgő / edzett acél kopásálló görgőkar, egyirányú visszapattanásgátló görgő, egyenes dugattyú, lapos nyomógomb, sárga gombás vészleállító fej, zöld jelzőgomb és zárható csuklógomb. Az edzett acél görgős változat nagy teherbírású, kopásálló gyártósorokhoz illeszkedik. Széles körben használják a hengerek és a csúszóasztalok lökethatárának észlelésére, a berendezések kézi beüzemelésére, a fúrószerelvény-levegő-kapcsolásra és a biztonsági vészreteszelésre, a fő mechanikus levegő indítószelepként szolgál csomagoló-, textil-, nyomda- és általános automatizálási gyártósorokon.

A SOLH VM4 (VM400) közepes 3-járatú mechanikus szelep teljesen felcserélhető az egyenértékű SMC modellekkel, a mini VM1 és a nagy áramlású VM2 sorozatok között helyezkedik el. Fő előnye, hogy kompatibilis a -100 kPa vákuumtól az 1,0 MPa pozitív nyomásig terjedő teljes nyomástartománnyal, amely funkció nem elérhető a VM2-n. Szabványos Rc1/8 porttal rendelkezik, opcionális NPT/G1/8 menetekkel és Cv=0,38 áramlási kapacitással, támogatja az oldalsó és alsó csővezeték-elrendezést. Masszív fémtesttel készült, ellenáll az 1000 m/s²-es ütéseknek és erős vibrációnak, alkalmas kemény, nagy igénybevételt jelentő gyártósorokhoz, kenésmentes, porálló tömítéssel a hosszú élettartam érdekében. Cserélhető működtetőelemek teljes készlete rendelkezésre áll: szabványos / edzett kopásgátló acél görgőkar, egyirányú visszapattanásgátló görgő, egyenes dugattyú, többszínű gombás vészleállító gombok, 2/3-os forgatógombok, zárható nyomógombok és billenőpánt karok. Széles körben alkalmazzák a henger- és csúszóasztal lökethatár-érzékelésében, a vákuum-adszorpciós/kioldó áramkörökben, a berendezések kézi mozgatási üzembe helyezésében, a gépbiztonsági vészreteszelésben és a rögzítőelemek kapcsolásában, ideális közepes mechanikus kioldószelep olyan munkakörülményekhez, amelyek vákuumkompatibilitást és erős ütésállóságot igényelnek.

A SOLH ITV nagy átfolyású elektro-pneumatikus arányos szelep teljesen felcserélhető az egyenértékű SMC modellekkel. A zárt hurkú nyomás-visszacsatoló rendszerrel DC0–10 V feszültséget, 4–20 mA áramerősségű analóg jeleket és opcionális terepibusz-kommunikációt (CC-Link, PROFINET, EtherNet/IP) fogad a fokozatmentes, nagy pontosságú távoli légnyomásszabályozás elérése érdekében, ±1%-os FS szabályozási pontossággal és IP65 por- és fröccsenésálló védelemmel. Három sorozat különböző áramlási tartományokat fed le: ITV1100 a mikro alacsony áramláshoz, ITV2100 az univerzális közepes áramláshoz és ITV3100 a nagy áramláshoz 4400 L/perc ANR-ig, 0,005 és 0,9 MPa között állítható nyomással. Támogatja az Rc/NPT/G meneteket és a tolóernyőket, a beépített LED digitális kijelzőt és az öndiagnosztikai riasztást DC24V alacsony tápfeszültség mellett. Széles körben alkalmazható nagy furatú hengerek működtetésére, fólia és huzal állandó feszültségszabályozására, félvezető- és optikai precíziós folyamatokra, automatikus adagolásra és bevonatolásra, többlépcsős nyomásváltásra hegesztő- és szegecselő berendezéseknél, több kézi szabályozó cseréje az automatizált gyártósorok digitális központi nyomásszabályozásának megvalósításához.

A SOLH XTO674 és INA14 soros visszacsapó szelepek ugyanazon a szerkezeti platformon osztoznak, rendkívül alacsony, 0,01 MPa repedési nyomással, kompatibilisek mind a sűrített levegővel, mind a tiszta vízzel a visszaáramlás elleni védelem érdekében a vákuum- és az alacsony nyomású folyadékvezetékekben. Az XTO674 egy teljesen sárgaréz kriogén változat, amely -30 ℃-ig működik; Az INA14 standard sorozat sárgaréz vagy SUS304 rozsdamentes acél testet kínál, standard NBR tömítésekkel, valamint opcionális olaj- és magas hőmérsékletálló FKM- és időjárásálló CR tömítésekkel. A kompakt, soros menetes kialakítás áramlási nyíl jelöléssel, extra konzolok nélkül közvetlenül szerelhető csővezetékbe, hatékonyan megakadályozva a vákuumveszteséget és a fordított légáramlást, ha a vákuumgenerátorok és a szívókorongok közé szerelik. A két sorozat azonos átmérőjű és menetmérettel rendelkezik a csőmódosítás nélküli közvetlen terepi cseréhez, széles körben alkalmazva kriogén berendezésekben, vákuum gyártósorokban, korrózióálló, magas hőmérsékletű folyadékkörökben és általános pneumatikus és vízvezetékekben az egyirányú nyomástartás és a visszaáramlás megakadályozása érdekében.

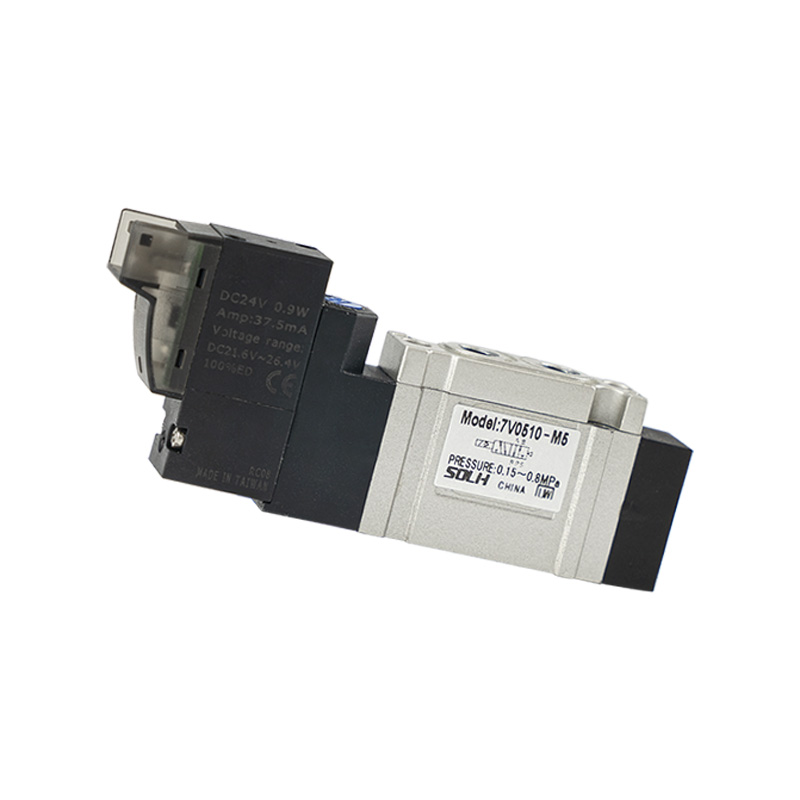

A SOLH 7V kompakt pilóta működtetésű mágnesszelep komplett 5/2 és 5/3 utas változatokat tartalmaz, amelyek lefedik az egytekercses rugóvisszatérítést, a dupla tekercses reteszelést és három központi funkciót: középen zárva, középen elszívva, középső nyomásellátással. Beépített belső, központi kipufogócsatorna-kialakítást alkalmaz, körülbelül 30%-kal nagyobb áramlási kapacitással, mint a hagyományos 4V-os sorozatú szelepek, kapcsolási válaszideje ≤50 ms, maximális működési frekvenciája pedig akár 5 Hz. Az ultra-alacsony teljesítményű tekercsek kevesebb hőt termelnek a folyamatos feszültségellátáshoz, 0,7 W egyenáram-fogyasztás mellett 1,1 VA AC. A teljes méretű termékcsalád M5-től 3/8"-ig terjed, támogatja a szabványos menetes csatlakozókat és a gyorscsatlakozókat is. A szelepek egyenként vagy többállásos alumínium elosztókra helyezhetők a szekrény helyének megtakarítása és a fő légcsövek egyszerűsítése érdekében. Üzemi nyomástartomány: 0,15-0,8 MPa, üzemi hőmérséklettel -20 ℃. -70 tömítési élettartamú alumínium szeleppel. hengerirányváltásra és központi pneumatikus vezérlésre használják az összes automatizált gyártósoron.

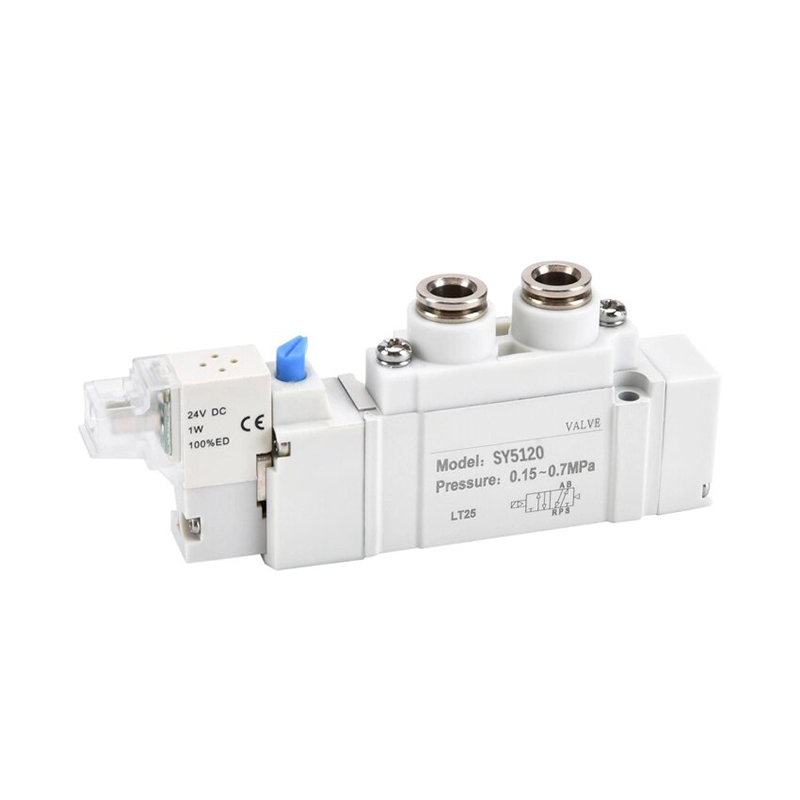

A SOLH SY sorozatú, pilot által működtetett 5-portos mágnesszelep teljesen felcserélhető a megfelelő SMC szelepekkel, beleértve az SY3000 mini, SY5000 medium mainstream, SY7000 large és SY9000 extra-large modelleket. Teljes körű áramköri lehetőségeket kínál: 5/2 szimpla/dupla tekercs és 5/3 háromállású középen zárt, középső kipufogó és középső nyomásellátó funkciókkal. A szabványos 0,35 W-os tekercsek és az opcionális 0,1 W-os, rendkívül alacsony fogyasztású, energiatakarékos tekercsek kevés hőt termelnek a folyamatos energiaellátáshoz. A belső pilot verzió 0,1-0,7 MPa, míg a külső pilot változat támogatja a -100 kPa vákuumkörnyezetet. A résen lezárt orsó akár 200 millió kapcsolási ciklust is elér. Levegőnyílások vannak elrendezve oldalt, felül és alul a rugalmas csövek elvezetéséhez. A szelepek dugaszolható bepattanós kialakítással kompatibilisek az SS5Y elosztó szelepszigetekkel, lehetővé téve az egyszelepes karbantartást anélkül, hogy szét kellene szerelni az egész szelepet, IP65 dugós csatlakozóval és IP67 elosztóalap minősítéssel. Az optimalizált belső csúszógyűrűk körülbelül 80%-kal nagyobb áramlást biztosítanak, mint a hagyományos szelepek, és a beépített előszűrő háló megakadályozza, hogy az orsót beragadja a por. Széles körben használják hengeres irányváltáshoz és központi pneumatikus vezérléshez félvezető-, gépjármű-hegesztő-, csomagoló- és orvosi automatizálási berendezésekben.

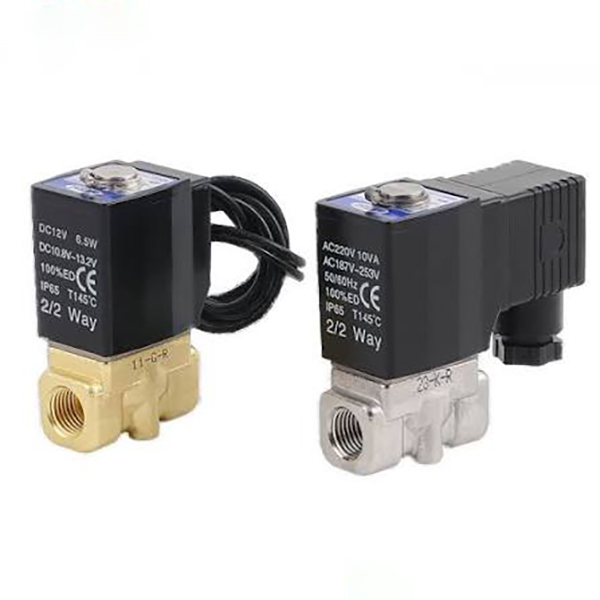

A SOLH 2S sorozatú 2/2-utas, normál zárt folyadék mágnesszelepei két teljes sorozatot tartalmaznak: közvetlen működésű kis nyílású 030/050 modellek és pilóta működtetésű nagy furatú 150-500 változatok, a tiszta víz, a sűrített levegő, a vágó hűtőfolyadék, a kenőolaj és a gyengén korrozív folyadékvezetékek automatikus ki- és bekapcsolásához. A közvetlen hatású változat nulla nyomású indítást tesz lehetővé minimális nyomáskülönbség-korlát nélkül, kompakt mérettel, univerzális rögzítési tájolással és ezredmásodperces gyors kapcsolási lehetőséggel rendelkezik, ideális alacsony nyomású mikroáramlási alkalmazásokhoz, mint például a szerszámgépek egypontos hűtése, 3C mikro levegő/víz ágak és mini tisztítóberendezések. A kísérleti vezérlésű típus minimálisan 0,05 MPa nyomáskülönbséget igényel a teljes nyitáshoz, rendkívül nagy áramlást biztosít alacsony teljesítményű, alacsony hőfokú tekercsekkel, alkalmas légkompresszor leeresztő ágaihoz, fő permetező vízvezetékekhez és nagy átfolyású keringető vízkezelő csővezetékekhez. A szabványos NBR nitril gumi tömítések opcionális sav- és forróvízálló EPDM élelmiszer-minőségű tömítésekkel vannak felszerelve. Több nemzetközi menetes szabványok (PT/G/NPT) és globális univerzális tekercsfeszültségek (DC12/24V, AC24/110/220V) állnak rendelkezésre, amelyeket DIN-dugós és vezetékes kábelezési opciók támogatnak. A hőálló tekercsek lehetővé teszik a hosszú távú folyamatos feszültségellátást. Kiválasztási útmutató: közvetlen hatású típus 0,05 MPa alatti statikus nyomású és kis ágú csővezetékekhez; pilot által működtetett változat G1/2 és a feletti fő gyűjtőkhöz, stabil magas nyomással és nagy keringető áramlással. Az EPDM tömítés kötelező a forró vízhez és az élelmiszer-minőségű folyékony közegekhez.

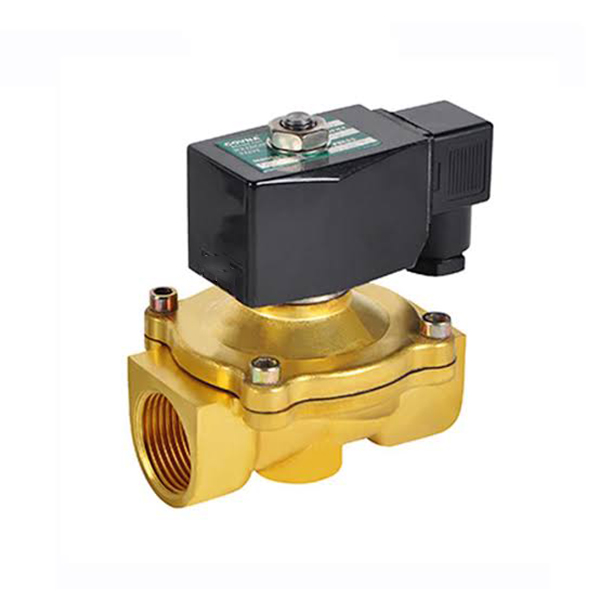

A SOLH 2W sorozatú 2/2-utas, normál zárású folyadék mágnesszelep tömör sárgaréz testtel, kis nyílású, közvetlen működésű 030/050-es modelleket és nagy furatú, 150-500-as változatokat tartalmaz, amelyeket a tiszta víz, sűrített levegő, vágó hűtőfolyadék, kenőolaj és gyengén korrozív folyadékvezetékek automatikus ki- és bekapcsolására terveztek. A közvetlen működésű változat nulla nyomáskülönbség-indítást valósít meg minimális üzemi nyomáskorlát nélkül, kompakt mérettel, univerzális rögzítési tájolással és ezredmásodperces nagyfrekvenciás kapcsolással, ideális alacsony nyomású mikroáramlású ágakhoz, vákuum segédvíz körökhöz és egypontos hűtéshez kis szerszámgépekhez. A kísérleti vezérlésű típus legalább 0,05 MPa indítási nyomáskülönbséget igényel, rendkívül nagy áramlást biztosít alacsony teljesítményű, alacsony hőmérsékletű tekercsekkel, alkalmas légkompresszor fő leeresztő vezetékeihez, általános szerelvény fő permetező víz köreihez és nagy átfolyású keringtető csővezetékekhez vízkezelő rendszerekhez. A szabványos NBR nitril gumi tömítések opcionális hő- és saválló EPDM élelmiszer-minőségű tömítésekkel vannak felszerelve. Több nemzetközi menetszabvány (PT/G/NPT) és teljes tartományú tekercsfeszültség (DC12/24V, AC24/110/220V) érhető el, melyeket DIN csatlakozóaljzatok támogatnak a szekrénykábelekhez és IP65 vízálló vezetékek a nedves kültéri berendezésekhez. A hőálló tekercsek 24 órás folyamatos feszültségellátást tesznek lehetővé kiégés nélkül. Kiválasztási irányelvek: a 0,05 MPa alatti statikus nyomású és mikro egypontos áramlású csővezetékekhez válasszon közvetlen hatású típust; válasszon pilot-működtetésű változatot a G1/2 és a feletti főgyűjtőkhöz, stabil, nagynyomású, nagy keringtetéssel. Az EPDM tömítés kötelező a forró vízhez, a tisztított vízhez és az élelmiszer-minőségű folyékony közegekhez.
