Vezérlő szelep

A SOLH 7V kompakt pilóta működtetésű mágnesszelep komplett 5/2 és 5/3 utas változatokat tartalmaz, amelyek lefedik az egytekercses rugóvisszatérítést, a dupla tekercses reteszelést és három központi funkciót: középen zárva, középen elszívva, középső nyomásellátással. Beépített belső, központi kipufogócsatorna-kialakítást alkalmaz, körülbelül 30%-kal nagyobb áramlási kapacitással, mint a hagyományos 4V-os sorozatú szelepek, kapcsolási válaszideje ≤50 ms, maximális működési frekvenciája pedig akár 5 Hz. Az ultra-alacsony teljesítményű tekercsek kevesebb hőt termelnek a folyamatos feszültségellátáshoz, 0,7 W egyenáram-fogyasztás mellett 1,1 VA AC. A teljes méretű termékcsalád M5-től 3/8"-ig terjed, támogatja a szabványos menetes csatlakozókat és a gyorscsatlakozókat is. A szelepek egyenként vagy többállásos alumínium elosztókra helyezhetők a szekrény helyének megtakarítása és a fő légcsövek egyszerűsítése érdekében. Üzemi nyomástartomány: 0,15-0,8 MPa, üzemi hőmérséklettel -20 ℃. -70 tömítési élettartamú alumínium szeleppel. hengerirányváltásra és központi pneumatikus vezérlésre használják az összes automatizált gyártósoron.

A SOLH SY sorozatú, pilot által működtetett 5-portos mágnesszelep teljesen felcserélhető a megfelelő SMC szelepekkel, beleértve az SY3000 mini, SY5000 medium mainstream, SY7000 large és SY9000 extra-large modelleket. Teljes körű áramköri lehetőségeket kínál: 5/2 szimpla/dupla tekercs és 5/3 háromállású középen zárt, középső kipufogó és középső nyomásellátó funkciókkal. A szabványos 0,35 W-os tekercsek és az opcionális 0,1 W-os, rendkívül alacsony fogyasztású, energiatakarékos tekercsek kevés hőt termelnek a folyamatos energiaellátáshoz. A belső pilot verzió 0,1-0,7 MPa, míg a külső pilot változat támogatja a -100 kPa vákuumkörnyezetet. A résen lezárt orsó akár 200 millió kapcsolási ciklust is elér. Levegőnyílások vannak elrendezve oldalt, felül és alul a rugalmas csövek elvezetéséhez. A szelepek dugaszolható bepattanós kialakítással kompatibilisek az SS5Y elosztó szelepszigetekkel, lehetővé téve az egyszelepes karbantartást anélkül, hogy szét kellene szerelni az egész szelepet, IP65 dugós csatlakozóval és IP67 elosztóalap minősítéssel. Az optimalizált belső csúszógyűrűk körülbelül 80%-kal nagyobb áramlást biztosítanak, mint a hagyományos szelepek, és a beépített előszűrő háló megakadályozza, hogy az orsót beragadja a por. Széles körben használják hengeres irányváltáshoz és központi pneumatikus vezérléshez félvezető-, gépjármű-hegesztő-, csomagoló- és orvosi automatizálási berendezésekben.

A SOLH 2S sorozatú 2/2-utas, normál zárt folyadék mágnesszelepei két teljes sorozatot tartalmaznak: közvetlen működésű kis nyílású 030/050 modellek és pilóta működtetésű nagy furatú 150-500 változatok, a tiszta víz, a sűrített levegő, a vágó hűtőfolyadék, a kenőolaj és a gyengén korrozív folyadékvezetékek automatikus ki- és bekapcsolásához. A közvetlen hatású változat nulla nyomású indítást tesz lehetővé minimális nyomáskülönbség-korlát nélkül, kompakt mérettel, univerzális rögzítési tájolással és ezredmásodperces gyors kapcsolási lehetőséggel rendelkezik, ideális alacsony nyomású mikroáramlási alkalmazásokhoz, mint például a szerszámgépek egypontos hűtése, 3C mikro levegő/víz ágak és mini tisztítóberendezések. A kísérleti vezérlésű típus minimálisan 0,05 MPa nyomáskülönbséget igényel a teljes nyitáshoz, rendkívül nagy áramlást biztosít alacsony teljesítményű, alacsony hőfokú tekercsekkel, alkalmas légkompresszor leeresztő ágaihoz, fő permetező vízvezetékekhez és nagy átfolyású keringető vízkezelő csővezetékekhez. A szabványos NBR nitril gumi tömítések opcionális sav- és forróvízálló EPDM élelmiszer-minőségű tömítésekkel vannak felszerelve. Több nemzetközi menetes szabványok (PT/G/NPT) és globális univerzális tekercsfeszültségek (DC12/24V, AC24/110/220V) állnak rendelkezésre, amelyeket DIN-dugós és vezetékes kábelezési opciók támogatnak. A hőálló tekercsek lehetővé teszik a hosszú távú folyamatos feszültségellátást. Kiválasztási útmutató: közvetlen hatású típus 0,05 MPa alatti statikus nyomású és kis ágú csővezetékekhez; pilot által működtetett változat G1/2 és a feletti fő gyűjtőkhöz, stabil magas nyomással és nagy keringető áramlással. Az EPDM tömítés kötelező a forró vízhez és az élelmiszer-minőségű folyékony közegekhez.

A SOLH 2W sorozatú 2/2-utas, normál zárású folyadék mágnesszelep tömör sárgaréz testtel, kis nyílású, közvetlen működésű 030/050-es modelleket és nagy furatú, 150-500-as változatokat tartalmaz, amelyeket a tiszta víz, sűrített levegő, vágó hűtőfolyadék, kenőolaj és gyengén korrozív folyadékvezetékek automatikus ki- és bekapcsolására terveztek. A közvetlen működésű változat nulla nyomáskülönbség-indítást valósít meg minimális üzemi nyomáskorlát nélkül, kompakt mérettel, univerzális rögzítési tájolással és ezredmásodperces nagyfrekvenciás kapcsolással, ideális alacsony nyomású mikroáramlású ágakhoz, vákuum segédvíz körökhöz és egypontos hűtéshez kis szerszámgépekhez. A kísérleti vezérlésű típus legalább 0,05 MPa indítási nyomáskülönbséget igényel, rendkívül nagy áramlást biztosít alacsony teljesítményű, alacsony hőmérsékletű tekercsekkel, alkalmas légkompresszor fő leeresztő vezetékeihez, általános szerelvény fő permetező víz köreihez és nagy átfolyású keringtető csővezetékekhez vízkezelő rendszerekhez. A szabványos NBR nitril gumi tömítések opcionális hő- és saválló EPDM élelmiszer-minőségű tömítésekkel vannak felszerelve. Több nemzetközi menetszabvány (PT/G/NPT) és teljes tartományú tekercsfeszültség (DC12/24V, AC24/110/220V) érhető el, melyeket DIN csatlakozóaljzatok támogatnak a szekrénykábelekhez és IP65 vízálló vezetékek a nedves kültéri berendezésekhez. A hőálló tekercsek 24 órás folyamatos feszültségellátást tesznek lehetővé kiégés nélkül. Kiválasztási irányelvek: a 0,05 MPa alatti statikus nyomású és mikro egypontos áramlású csővezetékekhez válasszon közvetlen hatású típust; válasszon pilot-működtetésű változatot a G1/2 és a feletti főgyűjtőkhöz, stabil, nagynyomású, nagy keringtetéssel. Az EPDM tömítés kötelező a forró vízhez, a tisztított vízhez és az élelmiszer-minőségű folyékony közegekhez.

A SOLH VHK gombos kézi szelep 2/2 utas elzáró és 3/2 utas nyomáscsökkentő típusokat tartalmaz, teljesen cserélhető az eredeti SMC VHK szelepekkel. A saját fejlesztésű precíziós tömítést, a lángálló PBT házat és a réz orsót alkalmazva automatikusan tömeggyártásra kerül, elegendő helyszíni készlettel. 90°-os alacsony nyomatékú forgatható működéssel és bőséges toló/menetes csatlakozókkal rendelkezik. A 3/2-utas változat automatikusan elszívja a maradék nyomást, széles körben alkalmazva a mágnesszelepek előtti biztonsági tehermentesítésre, a vákuumkör átkapcsolására és a kompakt miniatűr pneumatikus rendszerek elágazó levegőszabályozására.

A SOLH 4F pneumatikus lábpedálszelep integrált öntött alumínium házzal rendelkezik, és teljes mértékben cserélhető az AirTAC megfelelő modellekkel. A saját fejlesztésű kettős kipufogógáz-tömítési technológiára épül, tömeggyártása automatizált összeszerelő sorokon történik, elegendő helyszíni raktárkészlettel és folyamatos globális szállítással. Az IP54 por- és fröccsenés elleni védelemmel ellátott ön-visszaállító, önzáró és biztonsági védőburkolatú változatban kapható, széles körben szabályozza a kettős működésű hengerek oda-vissza mozgását bélyegzés, szegecselés és helyszíni áramkör-hibakeresés céljából. A nagy légáramlás gyors reakciót biztosít, ütésálló szerkezete illeszkedik a nagy teherbírású gyakori lépésekhez az ipari műhelyekben.

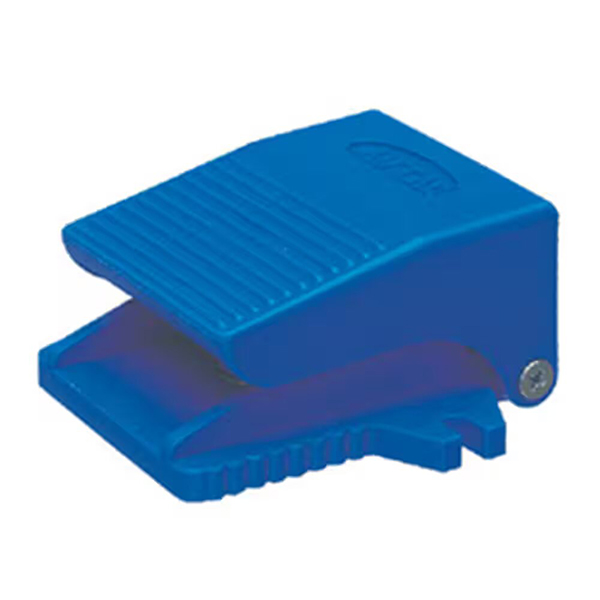

SOLH 3F pneumatikus lábpedálszelepek, amelyek nagy teherbírású présöntött alumínium 3F és könnyű műanyag 3FM változatokból állnak az AirTAC megfelelők közvetlen cseréjéhez. A saját fejlesztésű precíziós tömítési technológiának és az automatizált tömeggyártásnak köszönhetően elegendő azonnali készletet tartanak fenn nagy éves szállítmányokkal. Önreset-reteszelő módokkal és IP54-es védelemmel ellátva a rögzítés rögzítését, az egyszeres működésű hengereket és a vákuumtörést szolgálják, stabilan szállítva a megmunkáló és automatizálási ügyfelek számára, kopásállóak a nagyfrekvenciás műhelyüzemhez kenőanyagmentes sűrített levegő mellett.

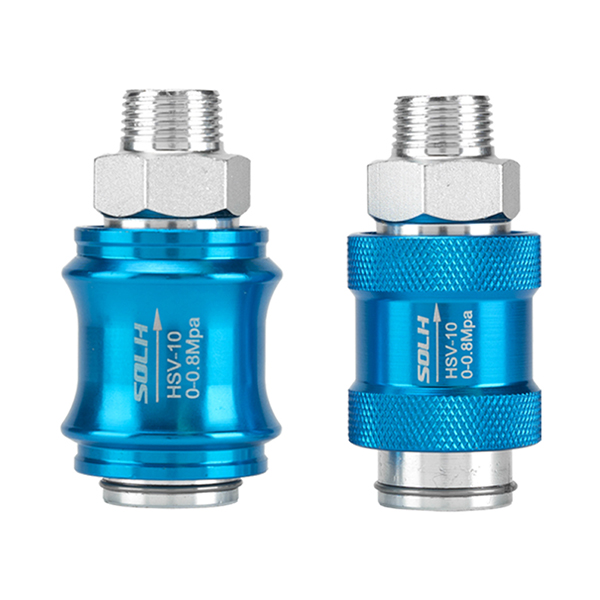

A SOLH HSV sorozatú 3/2 utas kézi tolós pneumatikus szelepek beépített hüvelyes toló-húzó szerkezettel rendelkeznek, amely teljes mértékben megfelel a főbb AirTAC HSV sorozat méretspecifikációinak, és felcserélhető egyenértékű hazai társaival. A visszatérő rugók nélkül tervezett és mechanikus önzáró pozicionálással felszerelt szelep axiális tolással és húzással kapcsolja a légáramlást: a hüvely előretolása összeköti a P bemeneti nyílást és az A munkanyílást a normál levegőellátáshoz; A hátrahúzás leválasztja a légbeömlőt, és automatikusan összekapcsolja az A portot a beépített R kipufogónyílással, hogy gyorsan kiengedje a maradék nyomást a hátsó csővezetékeken és a működtetőkön belül. Speciális biztonsági elzáró kapcsolóként szolgál pneumatikus leágazó csővezetékekhez, és alapvető nyomáscsökkentő szelepként a berendezések karbantartási munkáihoz. Három szabványos port van konfigurálva: P a fő sűrített levegő bemenethez, A az alsó pneumatikus alkatrészek kimenetéhez, és egy beépített R kipufogónyílás a szelepház belsejében. A G1/8-tól G1-es menetméretig terjedő specifikációk széles választékát szállítjuk, három menetelrendezési lehetőséggel (SF egy belső és egy külső menet, SS kettős külső menet, FF kettős belső menet); A PT kúpos menet, a G párhuzamos menet és az NPT menet választható a globális csővezeték szabványokhoz. A keményen eloxált alumíniumötvözet szeleptestekkel, rozsdamentes acél rozsdamentes orsókkal és nagy teljesítményű NBR nitril gumi tömítőgyűrűkkel készült szelep kenésmentes működést biztosít szűrt sűrített levegő mellett 0–1,0 MPa névleges üzemi nyomáson belül, és 1,5 MPa-ig ellenáll a próbanyomásnak. A zökkenőmentes működés érdekében a működési nyomó-húzóerőt 18-25 N-ra szabályozzák, és a mechanikus reteszelő szerkezet szilárdan tartja a beállított pozíciót anélkül, hogy a véletlen érintésből származó elsodródás vagy levegőszivárgás keletkezne. A kettős működésű hengerek előre/hátra kapcsolásához használt 4HV-os forgó kézi szelepektől eltérően a HSV sorozatot kizárólag csővezeték be- és kikapcsolásra és nyomáscsökkentésre tervezték. Közvetlenül sorba szerelhető légcsővezetékekbe, extra szerelőaljzatok nélkül a telepítési hely megtakarítása érdekében. Széles körben alkalmazzák a berendezés nagyjavítása előtti levegőellátás leválasztására, az automatizálási szerszámok fő légköri biztonsági lekapcsolására, a vákuumcsővezeték-kapcsolásra és az elágazókör független levegőforrás-vezérlésére, hatékonyan kiküszöböli a karbantartás során fellépő maradéknyomás által okozott rejtett veszélyeket, és garantálja a helyszíni üzembiztonságot.

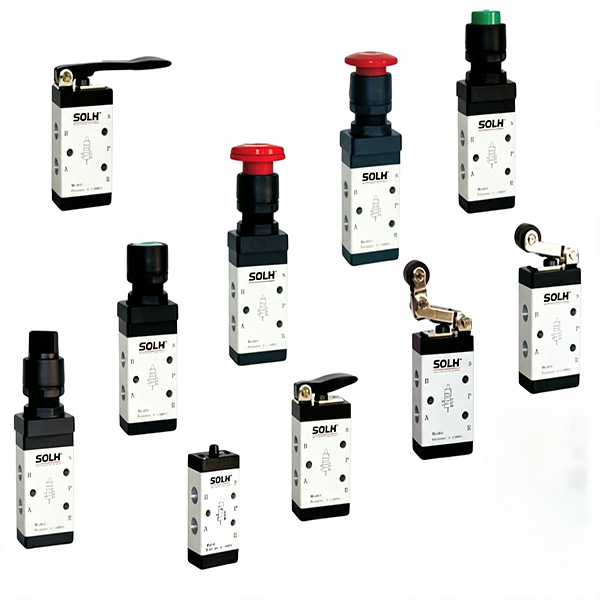

A SOLH M5 sorozatú 5/2-utas rugóvisszatérítésű mechanikus irányszelepek egységes M5 × 0,8 finommenetes interfészeket alkalmaznak a teljes termékcsaládban. Ezek a tekercsmentes pneumatikus szelepek pusztán külső mechanikus működtetőerőre támaszkodva váltják a levegőcsatornákat, és a külső erő megszüntetése után automatikusan visszaállnak a beépített rugók által. Alapvető miniatűr pneumatikus jelkioldó alkatrészekként szolgálnak, amelyeket széles körben alkalmaznak a hengerlöket-határhelyzet pozicionálására, a visszacsatoló jelátvitelre és az automatizált berendezések helyi kézi pneumatikus bekapcsolására. A teljes sorozat két fő kategóriát fed le: mechanikus működtetésű típusok (dugattyú, görgőkar, egyirányú görgő) és kézi működtetésű típusok (nyomógomb, billenőkar, gombás vészgomb, forgó reteszelő gomb), amelyek méretben teljesen cserélhetők a főbb AirTAC M5 sorozatú mechanikus szelepekkel a közvetlen bedobás érdekében. A szabványos ötportos elrendezés P fő levegő bemeneti nyílásból, miniatűr kettős működésű hengerekhez csatlakoztatott A/B munkacsatlakozóból és két különálló oldalsó R1/R2 kipufogónyílásból áll, amelyek miniatűr hangtompító beépítéshez vannak fenntartva a kipufogó zaj csökkentésére és a külső por behatolásának megakadályozására. Kiegyensúlyozott csúszó orsószerkezetet alkalmaznak, amely immunis a levegőellátás ellennyomásának interferenciájára; csak enyhe külső erő szükséges a stabil szelepváltáshoz ultra-érzékeny reakcióval. A különféle munkakörülményekhez többféle működtetőfej választható: M5B egyenes dugattyú a merev érintkezők pozicionálásának észleléséhez, M5R univerzális görgőkar, amelyet bütykök és terelőlapok indítanak el, egyirányú M5L görgő az egyirányú hibás működés megakadályozásához, valamint különféle kézi gombok és kapcsolóstílusok a helyszíni kézi vezérléshez és vészlekapcsoláshoz. A kemény eloxált alumínium szeleptestekkel és kopásálló NBR nitril gumi tömítésekkel készült szelepek kenésmentes működést biztosítanak szűrt sűrített levegő mellett 0,05–0,8 MPa között, élettartamuk pedig meghaladja a 10 millió kapcsolási ciklust. Egyedi többállomásos elosztó aljzatok (M5M sorozat) állnak rendelkezésre a központi levegőellátáshoz és a modulárisan integrált telepítéshez, hozzáillő adapterekkel, mikro hangtompítókkal és gyorscsatlakozókkal együtt. A 3/2-utas S3 vezérlőszelepektől megkülönböztetve ez az 5-portos M5 sorozat közvetlenül képes meghajtani a kis kettős működésű hengereket, vagy kimenni a fő mágnesszelepeket. A tipikus forgatókönyvek közé tartozik a szerelvény helyben történő észlelése, a hengerút automatikus irányváltása, a helyszíni kézi hibakeresés és a kisméretű automatika pneumatikus logikai jelek kioldása.
