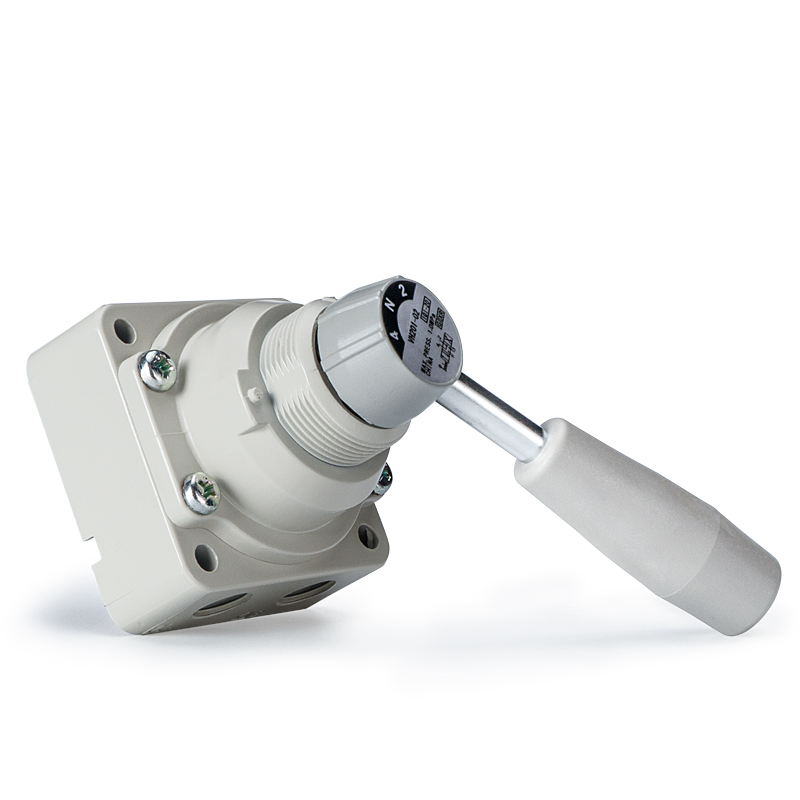

A SOLH VH sorozatú 4-utas 90°-os kézi forgatható kézi szelep forgatható fogantyúval kapcsolja át a levegőköröket, három választható középső funkcióval: 3 állású középső zárt, 3 állású középső kipufogó és 2 állású típus. Precíziós forgó orsótömítést alkalmaznak az ultra alacsony belső szivárgás érdekében, cinkötvözet / öntött alumínium testtel és kenésmentes hosszú élettartammal, beépített mechanikus helyzetrögzítéssel a véletlen működés elkerülése érdekében. Támogatja az oldalsó és az alsó csővezetékek elrendezését, amelyek falba süllyesztett szereléshez vagy közvetlen teströgzítéshez is elérhetők, Rc1/4" és 1" közötti nyílásméretekkel és 0,7-1,0 MPa maximális üzemi nyomással. A középen zárt változat leállítás közben is megtartja a henger szorítónyomását, míg a középső kipufogógáz teljesen kiengedi a nyomást a biztonságos karbantartás érdekében. Széles körben használják kézi hengerfordításhoz, berendezések üzembe helyezéséhez, légtelenítéshez, vészlevegő-leválasztáshoz, félautomata gépi kézi működtetéshez és pneumatikus próbapadokhoz.

A SOLH VM1 (VM100) miniatűr, 2/3 portos mechanikus szelepszelep teljesen felcserélhető egyenértékű SMC modellekkel. A kompakt, megbízható tömítőanyag-tömítő szerkezetnek köszönhetően rendkívül keskeny, 11 mm széles és mindössze 60 g súlyú, így könnyen beágyazható és sűrű egymásra rakható a gép belsejében. Az üzemi nyomás -100 kPa vákuumtól 1,0 MPa pozitív nyomásig terjed, kenésmentes kialakítással, kiváló tömítettséggel és erős porállósággal. Több menetopció is elérhető, köztük az M5, Rc1/8, NPT1/8 és G1/8, amelyek támogatják az oldalsó és az alsó port csőelrendezését. Cserélhető működtetőfejek teljes sorozatát kínáljuk: standard/rövid dugattyú, egyenes/rövid/egyirányú visszapattanásgátló görgőkar, lapos nyomógomb, sárga gombás vészleállító, zöld jelzőgomb, zsanérkar és zárható forgatógomb, teljes NC/NO 2- és 3-portos változatokkal. Széles körben alkalmazzák a hengerlöket-határérzékelésre, a kézi indítási beüzemelésre, a biztonsági vészreteszelésre, a mini jig szerelvények levegőkapcsolójára és a vákuum indítóáramköreire, univerzális mechanikus levegőjel-kioldóként működik kompakt automatizálási berendezésekben.

A SOLH VM2 (VM200) közepes mechanikus szelepszelep teljesen felcserélhető a hozzáillő SMC modellekkel. Közepes, Cv=0,87 áramlási együtthatóval rendelkező patakszerkezettel rendelkezik, áramlási kapacitása körülbelül 8-szor nagyobb, mint a standard Rc1/4 porttal és opcionális NPT/G1/4 menetekkel felszerelt mini VM1 sorozatnál. 0 ~ 1,0 MPa alatt működik, és nem kompatibilis a vákuummal, kenésmentes kopásálló tömítéssel és robusztus fém testtel rendelkezik. Az oldalsó és az alsó csővezeték-elrendezések elérhetők, a cserélhető működtetők teljes választékával támogatva: standard POM görgő / edzett acél kopásálló görgőkar, egyirányú visszapattanásgátló görgő, egyenes dugattyú, lapos nyomógomb, sárga gombás vészleállító fej, zöld jelzőgomb és zárható csuklógomb. Az edzett acél görgős változat nagy teherbírású, kopásálló gyártósorokhoz illeszkedik. Széles körben használják a hengerek és a csúszóasztalok lökethatárának észlelésére, a berendezések kézi beüzemelésére, a fúrószerelvény-levegő-kapcsolásra és a biztonsági vészreteszelésre, a fő mechanikus levegő indítószelepként szolgál csomagoló-, textil-, nyomda- és általános automatizálási gyártósorokon.

A SOLH VM4 (VM400) közepes 3-járatú mechanikus szelep teljesen felcserélhető az egyenértékű SMC modellekkel, a mini VM1 és a nagy áramlású VM2 sorozatok között helyezkedik el. Fő előnye, hogy kompatibilis a -100 kPa vákuumtól az 1,0 MPa pozitív nyomásig terjedő teljes nyomástartománnyal, amely funkció nem elérhető a VM2-n. Szabványos Rc1/8 porttal rendelkezik, opcionális NPT/G1/8 menetekkel és Cv=0,38 áramlási kapacitással, támogatja az oldalsó és alsó csővezeték-elrendezést. Masszív fémtesttel készült, ellenáll az 1000 m/s²-es ütéseknek és erős vibrációnak, alkalmas kemény, nagy igénybevételt jelentő gyártósorokhoz, kenésmentes, porálló tömítéssel a hosszú élettartam érdekében. Cserélhető működtetőelemek teljes készlete rendelkezésre áll: szabványos / edzett kopásgátló acél görgőkar, egyirányú visszapattanásgátló görgő, egyenes dugattyú, többszínű gombás vészleállító gombok, 2/3-os forgatógombok, zárható nyomógombok és billenőpánt karok. Széles körben alkalmazzák a henger- és csúszóasztal lökethatár-érzékelésében, a vákuum-adszorpciós/kioldó áramkörökben, a berendezések kézi mozgatási üzembe helyezésében, a gépbiztonsági vészreteszelésben és a rögzítőelemek kapcsolásában, ideális közepes mechanikus kioldószelep olyan munkakörülményekhez, amelyek vákuumkompatibilitást és erős ütésállóságot igényelnek.

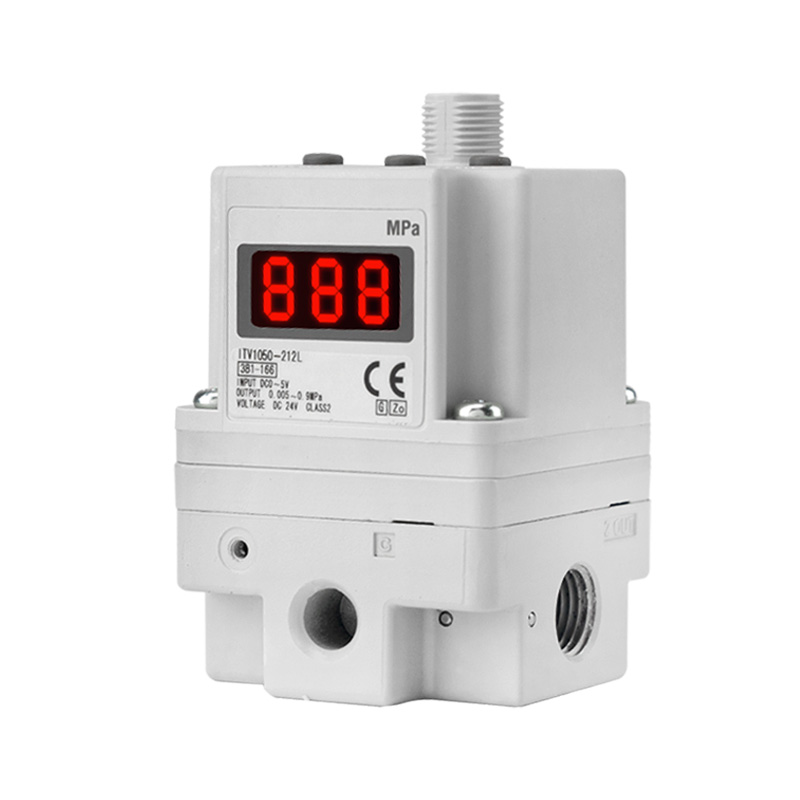

A SOLH ITV nagy átfolyású elektro-pneumatikus arányos szelep teljesen felcserélhető az egyenértékű SMC modellekkel. A zárt hurkú nyomás-visszacsatoló rendszerrel DC0–10 V feszültséget, 4–20 mA áramerősségű analóg jeleket és opcionális terepibusz-kommunikációt (CC-Link, PROFINET, EtherNet/IP) fogad a fokozatmentes, nagy pontosságú távoli légnyomásszabályozás elérése érdekében, ±1%-os FS szabályozási pontossággal és IP65 por- és fröccsenésálló védelemmel. Három sorozat különböző áramlási tartományokat fed le: ITV1100 a mikro alacsony áramláshoz, ITV2100 az univerzális közepes áramláshoz és ITV3100 a nagy áramláshoz 4400 L/perc ANR-ig, 0,005 és 0,9 MPa között állítható nyomással. Támogatja az Rc/NPT/G meneteket és a tolóernyőket, a beépített LED digitális kijelzőt és az öndiagnosztikai riasztást DC24V alacsony tápfeszültség mellett. Széles körben alkalmazható nagy furatú hengerek működtetésére, fólia és huzal állandó feszültségszabályozására, félvezető- és optikai precíziós folyamatokra, automatikus adagolásra és bevonatolásra, többlépcsős nyomásváltásra hegesztő- és szegecselő berendezéseknél, több kézi szabályozó cseréje az automatizált gyártósorok digitális központi nyomásszabályozásának megvalósításához.

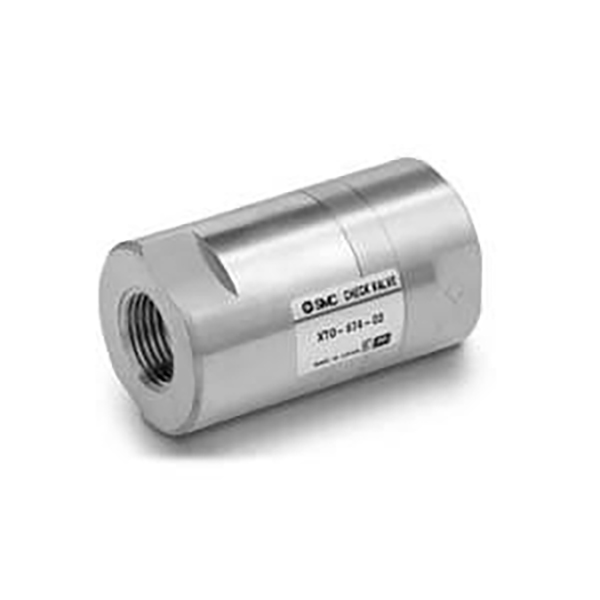

A SOLH XTO674 és INA14 soros visszacsapó szelepek ugyanazon a szerkezeti platformon osztoznak, rendkívül alacsony, 0,01 MPa repedési nyomással, kompatibilisek mind a sűrített levegővel, mind a tiszta vízzel a visszaáramlás elleni védelem érdekében a vákuum- és az alacsony nyomású folyadékvezetékekben. Az XTO674 egy teljesen sárgaréz kriogén változat, amely -30 ℃-ig működik; Az INA14 standard sorozat sárgaréz vagy SUS304 rozsdamentes acél testet kínál, standard NBR tömítésekkel, valamint opcionális olaj- és magas hőmérsékletálló FKM- és időjárásálló CR tömítésekkel. A kompakt, soros menetes kialakítás áramlási nyíl jelöléssel, extra konzolok nélkül közvetlenül szerelhető csővezetékbe, hatékonyan megakadályozva a vákuumveszteséget és a fordított légáramlást, ha a vákuumgenerátorok és a szívókorongok közé szerelik. A két sorozat azonos átmérőjű és menetmérettel rendelkezik a csőmódosítás nélküli közvetlen terepi cseréhez, széles körben alkalmazva kriogén berendezésekben, vákuum gyártósorokban, korrózióálló, magas hőmérsékletű folyadékkörökben és általános pneumatikus és vízvezetékekben az egyirányú nyomástartás és a visszaáramlás megakadályozása érdekében.

A SOLH HLH ultravékony oldalsó L sínes lineáris csúszóhenger beépített, egyoldali keringető golyós vezetősínt alkalmaz vékony, alacsony profilú testtel a telepítési hely megtakarítása érdekében, egy kettős működésű pneumatikus csúszda, amely a könnyű terhelés precíziós pozicionálását szolgálja. A furatméret 6, 10, 16 és 20 mm között van, 5-60 mm szabványos löketekkel, 0,15-0,7 MPa üzemi nyomással és -20 ℃ és 70 ℃ közötti üzemi hőmérséklettel. A hengertest 4 irányban rögzíthető menetes furatokkal és 3 oldalsó levegőnyílással rendelkezik a rugalmas csőelrendezés érdekében. A csúszdakocsi rögzítési menetes furatokkal és pozicionáló csapfuratokkal van felszerelve a felső és az elülső felületeken. A beépített mágnesgyűrű alapfelszereltség, két oldalsó nyílással a mágneses reed kapcsolók felszereléséhez. A dugattyúrúd és a kocsi közötti úszócsukló kiküszöböli az oldalirányú terhelést, és kiváló egyenességet és elfordulásgátló pontosságot biztosít. Az ikersínes HLQ sorozathoz képest a HLH vékonyabb körvonallal rendelkezik a szűk helyhez, amelyet széles körben alkalmaznak a 3C és félvezető mini ellenőrző szerkezetekben, a könnyű teherbírású tolószorító egységekben és a kompakt automatizálási gépeken belüli dugattyús pozicionáló mechanizmusokban.

A SOLH HLQ / HLQL kéttengelyes csúszóhengerek recirkulációs golyós lineáris vezetőket alkalmaznak, beleértve a HLQ kompakt szabványos változatot oldalra szerelt hengerrel és az ultramerev szimmetrikus HLQL modellt. A furat mérete 6-25 mm, 10-150 mm löketekkel. A kettős párhuzamos dugattyúrúd-kialakítás erős tolóerőt és kiváló elcsavarodás- és forgásgátló teljesítményt biztosít. A dugattyú és a csúszó kocsi közötti beépített úszócsukló kiegyenlíti az excentrikus oldalirányú terheléseket. Az alapon 3 irányú rögzítési menetes furatok találhatók, míg a tolókocsi több felületű rögzítőelem-rögzítési furatokat és pozicionáló csapokat tartalmaz; Az oldalsó nyílások a mágneses reed kapcsolókhoz és a beépített mágneshez az alapfelszereltség része. Többféle puffer opció áll rendelkezésre: dupla / egyszeres állítható légpuffer, hidraulikus lengéscsillapító és külső ütközőblokkok a sima oda-vissza mozgás és a nagy ismétlési pozicionálási pontosság érdekében. A HLQ közepes és kis méretű, korlátozott helyigényű terhekhez illeszkedik, míg a szimmetrikus HLQL kezeli a nehéz terheket és a súlyos excentereltolást. Széles körben használják automatikus átvitelhez, precíziós rögzítéshez és lineáris pozicionáláshoz 3C-ben, félvezető-összeszerelő és tesztelő berendezésekben.

A SOLH HLS / HLSL ikertengelyes csúszóhengerek vonalérintkezős keresztgörgős vezetőket alkalmaznak, amelyek sokkal nagyobb merevséget, ismétlődő pozicionálási pontosságot és excentrikus terhelésállóságot biztosítanak, mint a HLQ golyósvezető modellek. Két változat áll rendelkezésre: szabványos HLS oldalra szerelt kompakt hengerrel közepes-kis terhelésekhez komoly eltolás nélkül; szimmetrikus HLSL központosított hengerrel és kettős párhuzamos görgőkkel nagy terhelésekhez, nagy excenteres nyomatékhoz és rendkívül precíziós igényekhez. A furatméretek 6-25 mm-t, a löketek 10-150 mm-t fednek le. Az ikerdugattyúrúd erőteljes tolóerőt és csavarodásgátló teljesítményt biztosít, míg a beépített úszócsuklók megszüntetik az oldalirányú elhajlási feszültséget. Az alap támogatja a 3 irányú rögzítési lyukakat, a csúszókocsi több felületű rögzítő meneteket és pozicionáló csapokat tartalmaz, valamint a mágneses gyűrű és az érzékelőnyílások alapfelszereltség része. Az állítható légpufferek, hidraulikus lengéscsillapítók és külső mechanikus ütközők opcionális tartozékok. Az üzemi hőmérséklet -20 ℃ és 70 ℃ között van. Széles körben használják félvezető-, orvosi automatizálásban, szerszámgépekben és más nagy teherbírású, ultra-precíziós átviteli és rögzítő pozicionáló állomásokban.
