Pneumatikus alkatrészek sorozat

A SOLH MHZ2 normál löketű és MHZL2 hosszú löketű párhuzamos légfogók teljesen felcserélhetők az egyenértékű SMC modellekkel. A szimmetrikus kettős dugattyúkkal és a precíziós lineáris vezetősínekkel a szinkron pofamozgás érdekében rendkívül magas, ±0,01 mm-es ismétlési pozicionálási pontosságot biztosítanak 10/16/20/25 mm furatméret mellett. Három működtetési mód áll rendelkezésre: D kettős működés a maximális szorítóerő és a folyamatos tömeggyártás érdekében; S egyszeres működésű, normál esetben nyitott, amely levegős vágáskor automatikusan elengedi a munkadarabokat, hogy elkerülje a zúzódást a forró sajtolóállomásokon; C egyszeres működésű, normál esetben rugótartó erővel zárva levegőellátás nélkül, hogy megakadályozza a munkadarab leesését a fej feletti robotkezeléshez. A cserélhető pofák teljes választéka (keskeny, vékony lapos, oldalsó menetes a meghosszabbított szerelvényekhez) és több testnyílás-elrendezés (szabványos oldalsó port, végoldali csatlakozó, axiális nyomócsatlakozó) választható. A beépített mágneses gyűrűk M9BW reed kapcsolókkal működnek a nyitott/zárt helyzet jelek továbbítására a PLC reteszelő rendszerek felé. Az MHZ2 rövid lökettel és akár 180 cpm-ig terjedő ciklussebességgel rendelkezik az apró miniatűr alkatrészekhez, míg az MHZL2 kiterjesztett vezetősíneket alkalmaz a széles nyitás löketéhez a mélyüregű formák és a nagy vastag lemezek kezelésére. Minden pofa, szerelvény és érzékelő keresztkompatibilis a két sorozat között. Széles körben alkalmazzák a NYÁK- és forgácsválogatáshoz, a precíziós hardver be- és kirakodáshoz, a csomagolás rögzítéséhez és a munkadarabok átviteléhez a 3C robotvégeffektoroknál, hardver- és csomagolóautomatizálási vonalakban.

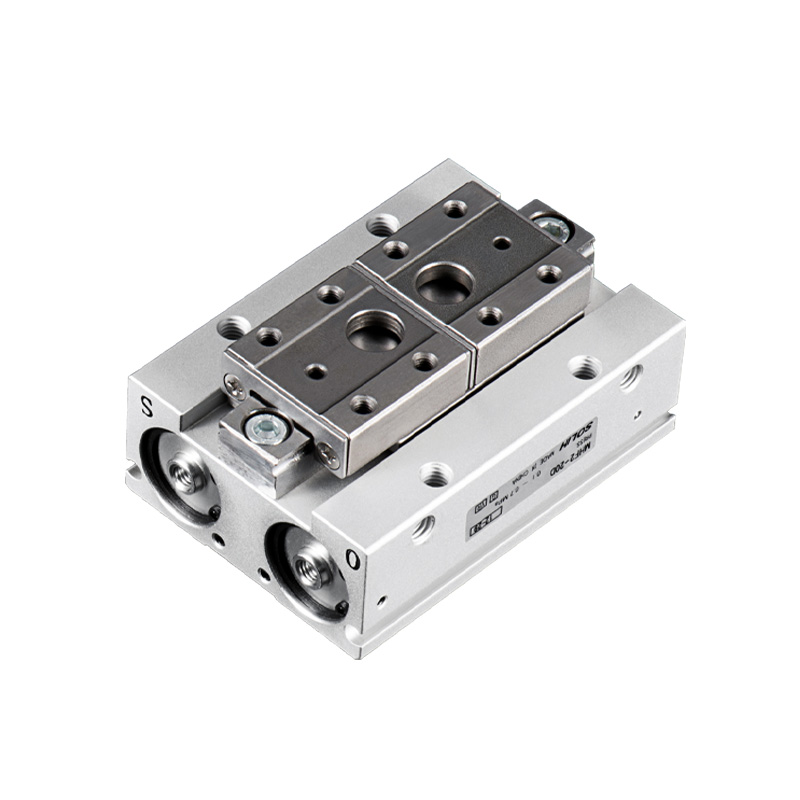

A SOLH MHF2 ultravékony, kétdugattyús lineáris vezetékű párhuzamos levegős megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. Ultralapos testmagassága csak nagyjából egyharmada az MHZ2-nek, ami hatékonyan csökkenti a hajlítónyomatékot a robotvég effektoroknál. A furat mérete 8 és 32 mm között van. Tisztán kettős működésű, beépített fojtószelepekkel a fordulatszám beállításához. Mindegyik furat három löketváltozatot kínál: D rövid, D1 közepes és D2 hosszú, ismétlődő pozicionálási pontossággal ±0,04-±0,05 mm. A négyoldalas érzékelő hornyok lehetővé teszik a többirányú szerelést, beleértve az alsó megfúrást és az átmenő furatokat is; -F egypofás fix típus opcionális. A Φ25/32 nagy méretek recirkulációs golyós vezetőket alkalmaznak a fokozott merevség érdekében. A beépített mágneses gyűrűk M9B/M9N/M9P reed kapcsolókkal működnek a helyzet visszacsatolására. Ideális korlátozott magasságú kompakt terekhez, miniatűr lineáris modulokhoz, kis robot EOAT-hoz, félvezetőhöz és 3C precíziós összeszereléshez. A kiválasztás során korlátozni kell a pofa túlnyúlását, és a hajlítónyomatékot ≥1,5 biztonsági tényezővel kell ellenőrizni.

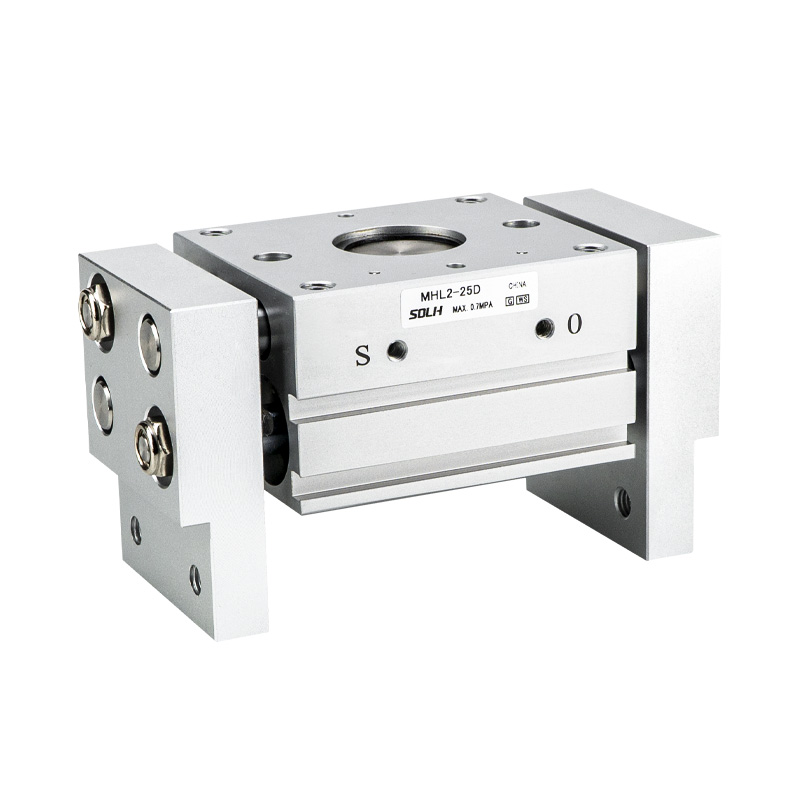

A SOLH MHL2 fogasléces, széles löketű párhuzamos pneumatikus megfogó teljes mértékben cserélhető a hozzáillő SMC modellekkel. A fogasléces fogasléces sebességváltó szinkron pofamozgást biztosít, nagy merevséget és erőteljes szorítóerőt biztosít, amely alkalmas külső befogásra és belső táguló megfogásra egyaránt. A furatméretek 10/16/20/25/32/40 mm-t fednek le, tisztán kettős hatású kivitelben. Mindegyik furat három löketváltozatot kínál: D rövid, D1 közepes és D2 hosszú, ±0,1 mm-es ismétlési pozicionálási pontossággal. Az integrált beépített portörlő tömítések stabil működést tesznek lehetővé poros, zord környezetben, például szerszámgépműhelyekben. A négyoldali érzékelő hornyok rugalmas, többirányú telepítést tesznek lehetővé. A 10-25-ös méretek szabványos M5-portokat használnak, míg a 32/40-es méret támogatja az opcionális G / NPT-export szálakat. Az effektív szorítóerő csökken a megnyújtott pofatúlnyúlással; a terhelés számítása során ≥1,5 biztonsági tényező szükséges. Széles körben használják lemezanyagok, tálcák és nehéz munkadarabok kezelésére, szerszámgépek be-/kirakodására és csomagolási automatizálására nagyméretű alkatrészek megfogására.

A SOLH MHS3 3 pofás és MHS4 4 pofás ékbütyök önközpontosító üreges pneumatikus megfogói teljesen felcserélhetők az egyenértékű SMC modellekkel. Az ékbütykös sebességváltó szinkron pofák központosítást hajt végre, így ±0,01 mm-es ismétlődő pozicionálási pontosság érhető el. A furat mérete 16-125 mm. Szabványos kettős működésű (D) kivitel, opcionális egyszeres működésű, normál zárt (C) / alaphelyzetben nyitott (E) rugóvisszatérítéses változatokkal. A központi üreges átmenő lyuk lehetővé teszi a levegőcsövek, ejektorcsapok és optikai szálak vezetését, támogatva mind a külső befogást, mind a belső táguló megfogást. Az egyenletesen elhelyezett három MHS3 pofa kiváló koaxialitást biztosít, ideális tengelyekhez, tárcsákhoz és gyűrű alakú munkadarabokhoz. Az ortogonálisan elrendezett négy MHS4 pofa stabil kényszert biztosít a négyzetes, téglalap alakú és szabálytalan lapos részek számára, hogy elkerülje a dőlést. A beépített állandó mágnesek kompatibilisek az M9BW sorozatú mágneskapcsolókkal. Az alacsony profilú, kompakt test tökéletesen illeszkedik a robotvég effektorokhoz. A származékos változatok közé tartozik a porvédett MHSJ3 és a kiterjesztett üreges MHSH3. Széles körben alkalmazható szerszámgépek be-/kirakodásánál, csapágypréselésnél, 3C kör- és négyzet alakú alkatrészek kezelésénél és cső alakú munkadarabok koncentrikus összeszerelésénél.

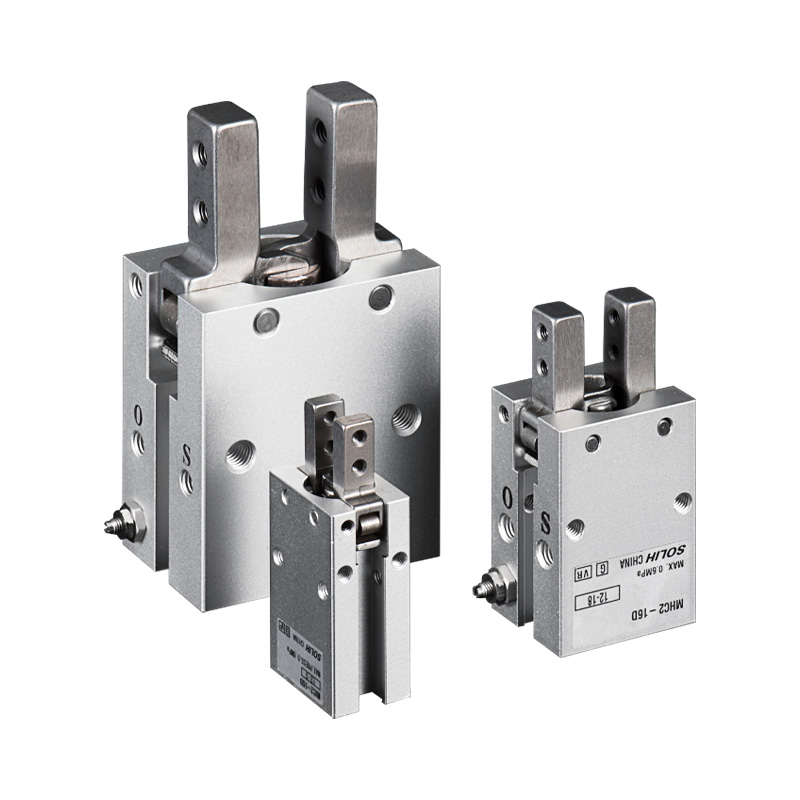

A SOLH MHC2 forgócsapos, szögletes lengő pneumatikus megfogó teljesen felcserélhető egyenértékű SMC modellekkel. Egy lengőkaros mechanizmus hajtja a pofákat, hogy az alsó forgócsap körül forogjanak, és az egypofás maximális lengési szög 30°, eltérve a lineárisan mozgó MHZ2 párhuzamos megfogóktól. A furatméretek 6/10/16/20/25 mm-t fednek le, D kettős működésű és S egyszeres működésű, normál nyitott változatban (nincs NC alaphelyzetben zárt változat). A beépített egyirányú fojtószelepek lehetővé teszik a fordulatszám közvetlen beállítását. Az előre telepített mágnesgyűrűk M9BW reed kapcsolókkal működnek, hogy a pofa állapotjeleit továbbítsák a PLC-rendszerekhez. Az alacsony profilú, kompakt test ideális külső csomagoló rögzítéshez korlátozott mélységű berendezésekben. A kar elvének köszönhetően a hatékony szorítónyomaték meredeken csökken meghosszabbított szerelvényeknél; A kiválasztás során kötelező a terhelés ellenőrzése az állkapocs túlnyúlása alapján. Széles körben alkalmazható 3C műanyag házak, palackkupakok és cső alakú apró alkatrészek külső befogására, oldalsó adagolására és miniatűr robotvéghajtóművekhez. Az MHZ2 párhuzamos megfogók olyan alkalmazásokhoz ajánlottak, amelyek középpontos, nagy pontosságú megfogást, hosszú rögzítési terhelést vagy kikapcsolt tartási funkciót igényelnek.

A SOLH MHY2 bütykös hajtású, 180°-os széles lengő pneumatikus megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. A hajtómű helyett a bütykös áttételt alkalmazza, így a maximális 180°-os nyitási szöget -3°-os túlzárási pozícióval éri el, hogy megakadályozza a munkadarab kilazulását. A furatméretek 10/16/20/25 mm-t fednek le, tisztán kettős működésű, egyszeres működésű NO/NC változatok nélkül, és az ismételt pozicionálási pontosság eléri a ±0,02 mm-t. Az optimalizált keskeny hézagú konstrukció növeli a porállóságot. Négyoldali érzékelőhornyok állnak rendelkezésre, és az átmenő furatú rögzítés opcionális. A beépített mágneses gyűrűk az M9 sorozatú reed kapcsolókkal működnek, hogy nyitott/zárt visszacsatoló jeleket küldjenek a PLC-nek. Az emelőkaros áttételnek köszönhetően a hatékony szorítóerő meredeken csökken meghosszabbított pofatúlnyúlás esetén; A kiválasztás során nyomatékellenőrzés szükséges, és a szorítókar hossza 35 mm-en belül ajánlott. Ideális nagy átmérőjű csőszerű és szabálytalan munkadarabok felszedéséhez és megfordításához miniatűr robotvéghajtóműveknél. MHW2 fogaskerekes lengőfogó akkor javasolt, ha kikapcsolás tartásra vagy nagyobb, nagy teherbírású furatra van szükség; Az MHZ2 párhuzamos megfogót előnyben részesítik a központosított lineáris befogáshoz.

A SOLH MHT2 billenőcsuklós nagy teherbírású önzáró pneumatikus megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. A billenőrudazat holtponti szerkezete 3-5-szörösére növeli a szorítóerőt. A mechanikus önreteszelő teljesen zárt állapotában bekapcsol, és megtartja a több mint 80%-os szorítóerőt a levegőveszteség után, hogy megakadályozza a munkadarab leesését, ideális a fej feletti robotkezeléshez és a nagy biztonságú állomásokhoz. A furatméretek 32/40/50/63 mm-t fednek le, standard D típusban és frissített könnyű DZ változatban. Mágneses kapcsolók (M9BW) négy oldalra szerelhetők az érzékelők rugalmas elrendezéséhez. A nagyszilárdságú ötvözött acél pofákkal és kopásálló kötésekkel felszerelve támogatja a hosszú távú, olajmentes folyamatos működést. A lengésszög 23°-28°-on belül korlátozott, ezért a kiválasztás során ellenőrizni kell a munkadarab távolságát. Széles körben használják autóipari alkatrészekhez, öntött és kovácsolt alkatrészekhez, nagy teherbírású szerszámgépek rakodásához és sajtolóberendezések biztonsági rögzítéséhez. Ellentétben a reteszelő funkció nélküli, hagyományos párhuzamos megfogókkal, az MHT2 az előnyben részesített megoldás olyan nehéz rakományokhoz, amelyek leesés elleni védelmet igényelnek.

A SOLH MHW2 fogasléces fogasléces 180°-ban lengő pneumatikus megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. A fogasléces fogaskerekes hajtás szimmetrikus szinkron pofa lengést tesz lehetővé, mindegyik pofa 90°-ig elfordul a teljes 180°-os nyitáshoz, ≤0,1° szinkronizálási hiba garantálja a kiegyensúlyozott befogást és megakadályozza a munkadarab elcsúszását. A furatméret 20 és 50 mm között van tisztán kettős működésű konfigurációban. A pofák a testre merőlegesen állnak a teljes nyitásnál, minimálisra csökkentve az elfoglalt helyet, és megkönnyítve a mechanikai elkerülést és a munkadarab megfordítását. Kemény eloxált négyzet alakú alumínium ház négyoldalas érzékelőhornyokkal rendelkezik a mágneses kapcsolók korlátlan beszereléséhez. Az optimalizált porálló tömítés támogatja a hosszú ciklusú működést poros műhelyekben. A bütyökkel hajtott MHY2-vel összehasonlítva az MHW2 nagyobb teherbírást és jobb szinkronizálást biztosít; Az MHT2 kapcsolóval ellentétben nincs kikapcsoló önzáró funkciója, de sokkal nagyobb lengési szöget biztosít. Széles körben használják közepes terhelésű munkadarabok (1-20 kg), kartondobozok, nagyméretű műanyag alkatrészek megfordításához és kezeléséhez, valamint zárt automatizálási állomásokon történő be-/kirakodáshoz.

A SOLH MRHQ lapátos integrált forgófogó teljesen cserélhető az egyenértékű SMC modellekkel. Egy lapátos forgómodult és párhuzamos légfogót egyetlen működtető szerkezetbe integrál, helyettesítve a forgóasztal és a különálló ujjhenger osztott kombinációját. A teljes hossz nagyjából 20%-kal lerövidül, és megszűnik a csövek forgás közbeni ellenállása. A furatméretek 10/16/20/25 mm-t fednek le szabványos 90°-os és 180°-os elforgatási változatoknál. A végütköző csavarok ±10° teljes szög finombeállítást tesznek lehetővé. A kettős működésű párhuzamos pofa ±0,01 mm-es ismétlődő pozicionálási pontosságot biztosít. Az öt rögzítési felület, valamint a rögzítő kiemelkedések és csapfuratok lehetővé teszik a gyors központosítást és a többirányú összeszerelést. A beépített mágneses gyűrűk akár négy M9 sorozatú reed kapcsolót támogatnak a forgási határértékek és a pofa nyitott/zárt állapotának érzékelésére a teljes PLC reteszvezérlés érdekében. Az olajmentes önkenő szerkezettel széles körben használják a munkadarab megfogására, billentésére és irányátalakítására szűk helyű 3C elektronikai és csomagolóautomatizálási vonalakban 0,1-5 kg ​​könnyű és közepes terhelésekhez. A terhelés kiválasztásakor legalább 30%-os biztonsági ráhagyás szükséges.
