A SOLH MHY2 bütykös hajtású, 180°-os széles lengő pneumatikus megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. A hajtómű helyett a bütykös áttételt alkalmazza, így a maximális 180°-os nyitási szöget -3°-os túlzárási pozícióval éri el, hogy megakadályozza a munkadarab kilazulását. A furatméretek 10/16/20/25 mm-t fednek le, tisztán kettős működésű, egyszeres működésű NO/NC változatok nélkül, és az ismételt pozicionálási pontosság eléri a ±0,02 mm-t. Az optimalizált keskeny hézagú konstrukció növeli a porállóságot. Négyoldali érzékelőhornyok állnak rendelkezésre, és az átmenő furatú rögzítés opcionális. A beépített mágneses gyűrűk az M9 sorozatú reed kapcsolókkal működnek, hogy nyitott/zárt visszacsatoló jeleket küldjenek a PLC-nek. Az emelőkaros áttételnek köszönhetően a hatékony szorítóerő meredeken csökken meghosszabbított pofatúlnyúlás esetén; A kiválasztás során nyomatékellenőrzés szükséges, és a szorítókar hossza 35 mm-en belül ajánlott. Ideális nagy átmérőjű csőszerű és szabálytalan munkadarabok felszedéséhez és megfordításához miniatűr robotvéghajtóműveknél. MHW2 fogaskerekes lengőfogó akkor javasolt, ha kikapcsolás tartásra vagy nagyobb, nagy teherbírású furatra van szükség; Az MHZ2 párhuzamos megfogót előnyben részesítik a központosított lineáris befogáshoz.

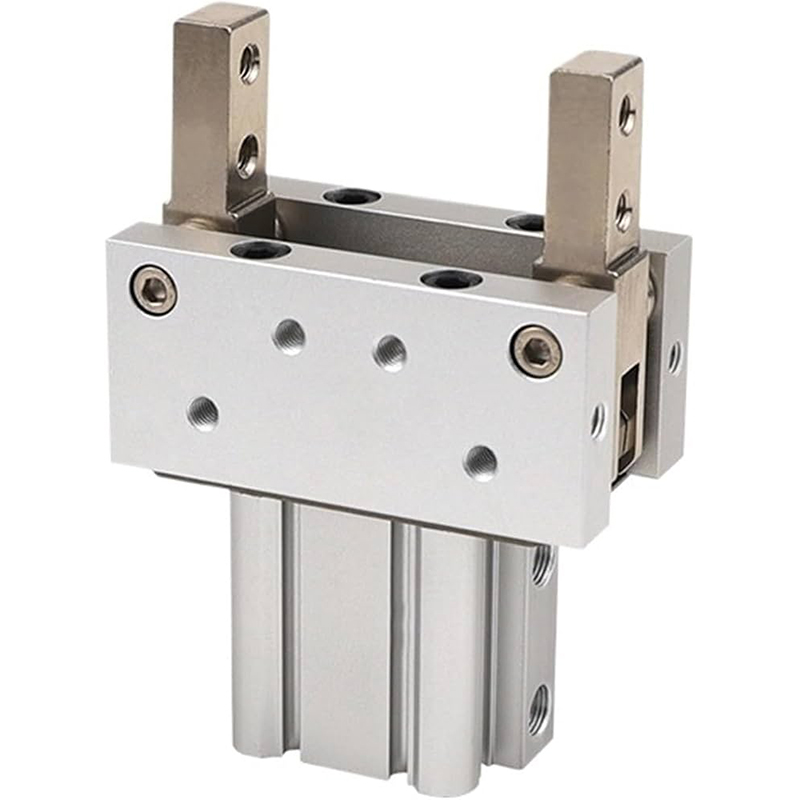

A SOLH MHT2 billenőcsuklós nagy teherbírású önzáró pneumatikus megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. A billenőrudazat holtponti szerkezete 3-5-szörösére növeli a szorítóerőt. A mechanikus önreteszelő teljesen zárt állapotában bekapcsol, és megtartja a több mint 80%-os szorítóerőt a levegőveszteség után, hogy megakadályozza a munkadarab leesését, ideális a fej feletti robotkezeléshez és a nagy biztonságú állomásokhoz. A furatméretek 32/40/50/63 mm-t fednek le, standard D típusban és frissített könnyű DZ változatban. Mágneses kapcsolók (M9BW) négy oldalra szerelhetők az érzékelők rugalmas elrendezéséhez. A nagyszilárdságú ötvözött acél pofákkal és kopásálló kötésekkel felszerelve támogatja a hosszú távú, olajmentes folyamatos működést. A lengésszög 23°-28°-on belül korlátozott, ezért a kiválasztás során ellenőrizni kell a munkadarab távolságát. Széles körben használják autóipari alkatrészekhez, öntött és kovácsolt alkatrészekhez, nagy teherbírású szerszámgépek rakodásához és sajtolóberendezések biztonsági rögzítéséhez. Ellentétben a reteszelő funkció nélküli, hagyományos párhuzamos megfogókkal, az MHT2 az előnyben részesített megoldás olyan nehéz rakományokhoz, amelyek leesés elleni védelmet igényelnek.

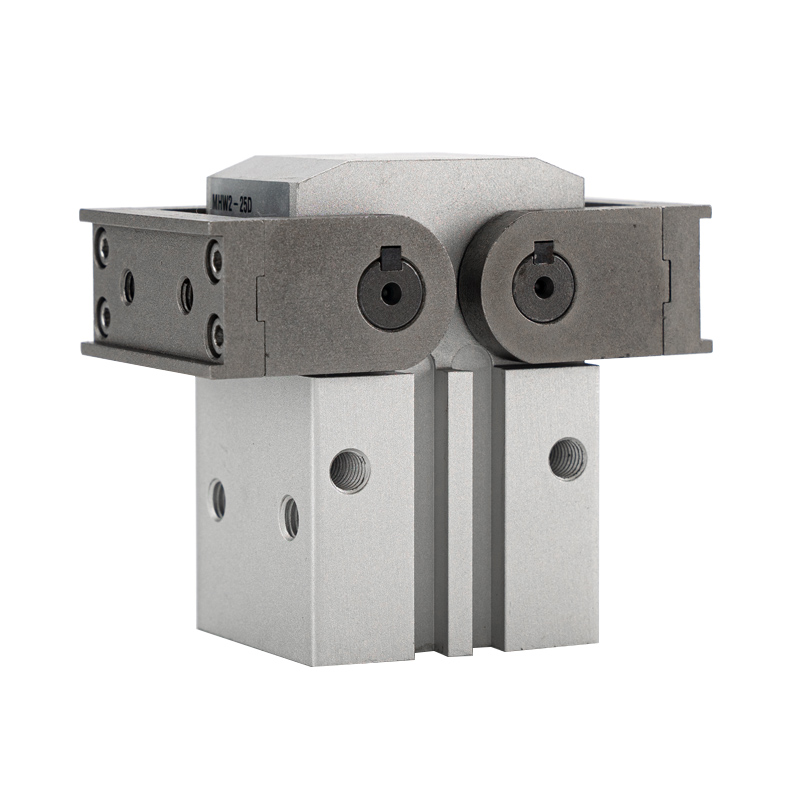

A SOLH MHW2 fogasléces fogasléces 180°-ban lengő pneumatikus megfogó teljesen felcserélhető az egyenértékű SMC modellekkel. A fogasléces fogaskerekes hajtás szimmetrikus szinkron pofa lengést tesz lehetővé, mindegyik pofa 90°-ig elfordul a teljes 180°-os nyitáshoz, ≤0,1° szinkronizálási hiba garantálja a kiegyensúlyozott befogást és megakadályozza a munkadarab elcsúszását. A furatméret 20 és 50 mm között van tisztán kettős működésű konfigurációban. A pofák a testre merőlegesen állnak a teljes nyitásnál, minimálisra csökkentve az elfoglalt helyet, és megkönnyítve a mechanikai elkerülést és a munkadarab megfordítását. Kemény eloxált négyzet alakú alumínium ház négyoldalas érzékelőhornyokkal rendelkezik a mágneses kapcsolók korlátlan beszereléséhez. Az optimalizált porálló tömítés támogatja a hosszú ciklusú működést poros műhelyekben. A bütyökkel hajtott MHY2-vel összehasonlítva az MHW2 nagyobb teherbírást és jobb szinkronizálást biztosít; Az MHT2 kapcsolóval ellentétben nincs kikapcsoló önzáró funkciója, de sokkal nagyobb lengési szöget biztosít. Széles körben használják közepes terhelésű munkadarabok (1-20 kg), kartondobozok, nagyméretű műanyag alkatrészek megfordításához és kezeléséhez, valamint zárt automatizálási állomásokon történő be-/kirakodáshoz.

A SOLH MRHQ lapátos integrált forgófogó teljesen cserélhető az egyenértékű SMC modellekkel. Egy lapátos forgómodult és párhuzamos légfogót egyetlen működtető szerkezetbe integrál, helyettesítve a forgóasztal és a különálló ujjhenger osztott kombinációját. A teljes hossz nagyjából 20%-kal lerövidül, és megszűnik a csövek forgás közbeni ellenállása. A furatméretek 10/16/20/25 mm-t fednek le szabványos 90°-os és 180°-os elforgatási változatoknál. A végütköző csavarok ±10° teljes szög finombeállítást tesznek lehetővé. A kettős működésű párhuzamos pofa ±0,01 mm-es ismétlődő pozicionálási pontosságot biztosít. Az öt rögzítési felület, valamint a rögzítő kiemelkedések és csapfuratok lehetővé teszik a gyors központosítást és a többirányú összeszerelést. A beépített mágneses gyűrűk akár négy M9 sorozatú reed kapcsolót támogatnak a forgási határértékek és a pofa nyitott/zárt állapotának érzékelésére a teljes PLC reteszvezérlés érdekében. Az olajmentes önkenő szerkezettel széles körben használják a munkadarab megfogására, billentésére és irányátalakítására szűk helyű 3C elektronikai és csomagolóautomatizálási vonalakban 0,1-5 kg ​​könnyű és közepes terhelésekhez. A terhelés kiválasztásakor legalább 30%-os biztonsági ráhagyás szükséges.

A SOLH HFZ lineáris vezető párhuzamos pneumatikus megfogó közvetlenül cserélhető az SMC MHZ2 sorozattal. Kétdugattyús fogasléces és fogaskerék szinkron sebességváltóval rendelkezik, amely golyós lineáris vezetővel van integrálva a nagy merevség és a kiváló eltolási terhelési ellenállás érdekében. Három működtetési változat érhető el: standard kettős működésű HFZ; egyszeres működésű, normál zárt HFSZ (a rugó tartja a munkadarabot, amikor a levegő levág); egyszeres működésű normál nyitott HFTZ (levegőveszteség esetén a rugó elengedi a munkadarabot). A furatméretek 6 és 40 mm között mozognak, ismétlődő pozicionálási pontossággal ±0,01-±0,02 mm. Számos rögzítési lehetőség közül választhat az alsó menetfúrás, az oldalsó rögzítés és az N típusú átmenő furat. A kétoldalas érzékelő hornyok és a beépített mágnesgyűrűk támogatják az M9 sorozatú mágneses kapcsolókat a nyitott/zárt visszacsatoláshoz. Alkalmas külső befogásra és belső táguló megfogásra. Az opcionális tartozékok közé tartoznak a porvédők, a magas hőmérsékletű tömítések és az NSF-H1 élelmiszer-minőségű zsír. Az effektív szorítóerő csökken a megnyújtott pofatúlnyúlással; a terhelés számítása során ≥1,5 biztonsági tényező szükséges. Széles körben alkalmazzák a robotvég effektorokon, a 3C elektronikán, a precíziós hardvereken, a fröccsöntő és a csomagolóautomatizálási precíziós megfogó állomásokon, különösen olyan alkalmazásokhoz, amelyeknél szükség van a kikapcsolt biztonsági tartásra vagy elengedésre, valamint az oldalirányú eltolt terhelésű munkakörülményekre.

A SOLH HFP gazdaságos kar típusú párhuzamos pneumatikus megfogó mechanikus emelőkaros hajtóművet alkalmaz, mint költséghatékony könnyű megfogási megoldást. A furat mérete 10/16/20/25/32 mm. A pofák záródnak, amikor a dugattyú kinyúlik, és kinyitnak visszahúzáskor; A szorítóerő 20-30%-kal nagyobb, mint a nyitóerő a munkadarab megbízható tartása érdekében. Rögzítési furatok három oldalon állnak rendelkezésre: oldalt, alul és hátul. A beépített állandó mágnesek CS1-G mágneses kapcsolókkal működnek a nyitott/zárt állapot visszajelzésére. A fém súrlódási szigetelő lemezek csökkentik a kopást, hogy alkalmazkodjanak a nagy ciklusú folyamatos működéshez. Az olyan lineáris vezetős megfogók, mint a HFZ és MHZ2 gazdaságos alternatívájaként alkalmas a költségérzékeny, könnyű és közepes terhelésű alkalmazásokhoz. A karcsuklók rendszeres zsírozása javasolt. Széles körben használják 3C műanyag alkatrészek, miniatűr bélyegzett hardverek és kis csomagolóelemek nagyfrekvenciás kezelésére. Nem ajánlott tartósan nagy eltolási terhelésekkel vagy rendkívül nagy pontosságú összeszerelési követelményekkel járó körülmények között.

A SOLH HFY Y-típusú forgószárnyú pneumatikus megfogó az SMC MHC2 költséghatékony cserélhető alternatívájaként szolgál. Egydugattyús forgórudazat hajtása kar nyomatékerősítéssel. Két változat kínálkozik: kettős működésű HFY és egyszeres működésű, normál nyitott HFTY. A lengési tartomány eléri a +30°/-10°-ot, a teljes hatásos lengésszög 40° körüli. A beépített állítható fojtószelepek lehetővé teszik a nyitás és zárás független sebességszabályozását, az ismételt pozicionálási pontosság pedig ±0,02 mm. Furatméretek 6/10/16/20/25/32 mm. Három rögzítési felület (alsó, oldalsó, hátsó) áll rendelkezésre. A beépített mágneses gyűrűk kompatibilisek a CMSH és DS1-G mágneses kapcsolókkal a határjel-visszacsatolás érdekében. Ideális kerek, ívelt és szabálytalan miniatűr alkatrészek külső burkolásához szűk beépítési térben és nagyfrekvenciás könnyű terhelés kezelési körülmények között. A kiválasztás során vegye figyelembe, hogy a szorítónyomaték csökken a meghosszabbított pofa túlnyúlásával; ≥1,5 biztonsági tényező szükséges a terhelés ellenőrzéséhez. Az eredeti MHC2-vel összehasonlítva a HFY valamivel szűkebb lengésszöggel rendelkezik, mégis támogatja a háromoldalas rögzítést, kiváló költséghatékonysággal. Eredeti MHC2 ajánlott, ha szélesebb lengési tartományra vagy kikapcsolásra, normál zárt tartási funkcióra van szükség.

A SOLH HFR forgórudazat 180°-ban szélesre nyíló pneumatikus megfogót dugattyús rudazat hajtja a pofák forgatásához. Mindegyik pofa 90°-ig elfordul, teljesen kinyitva egyenes vonalat alkotva, hogy maximális hézagot biztosítson, és kiküszöbölje a mechanikai interferenciát a felvétel és elhelyezés során. A furatméretek 10/16/20/25/32 mm-t fednek le, tisztán kettős hatású kialakítással. A -2°~-5° túlzárási szög stabil rögzítést biztosít. Három rögzítési felület (oldalsó, alsó, hátsó) áll rendelkezésre; A csaplyukak elhelyezése az alapon javítja a szerelési pontosságot, és az N utótagú átmenő furat felszerelése opcionális. Minden modell beépített állandó mágnesekkel és CMSH mágneses kapcsolókkal kompatibilis érzékelőhornyokkal rendelkezik. Az optimalizált porálló pofaszerkezet és a súrlódásmentes fémleválasztók több mint 5 millió ciklus élettartamát biztosítják mérsékelten poros műhelykörnyezetben. Széles körben használják mélyüregű munkadarabok, nagyméretű műanyag házak és dobozanyagok megfogására és forgatására. Az MHW2 fogaskerék-hajtású lengőfogó közepes terhelésű alkalmazásokhoz megfontolható, ha nincs szükség extrém elkerülési távolságra. A nyomatékszámítás során legalább 30%-os biztonsági tartalékot kell fenntartani; a meghosszabbított pofa túlnyúlás nagymértékben csökkenti a hatékony szorítónyomatékot.

A SOLH CJ1 ultraminiatűr tűs pneumatikus henger cserélhető egyenértékű SMC modellekkel, φ2,5 és φ4 furatméretben. A φ2.5 csak egyszeres működésű rugóvisszatérítés, míg a φ4 támogatja az egyszeres és kettős működésű változatokat is. Vékony és ultrakönnyű (2-3,5 g), nincs beépített párna a gyors reakció érdekében. A rúdoldali levegőnyílás ±90°-ban elforgatható a csőelrendezés megkönnyítése érdekében. A külső menetek mindkét végén lehetővé teszik a közvetlen axiális rögzítést, extra konzolok nélkül. 0,64 és 6,3 N közötti tolóerőt biztosít 0,5 MPa mellett, 100 g alatti mikroterheléshez alkalmas, hogy elkerülje a finom, apró munkadarabok ütési károsodását. Az NBR tömítések támogatják az olajmentes működést a tiszta környezet érdekében. Széles körben alkalmazható rövid löketű, nagyfrekvenciás nyomógombos feladatoknál, beleértve a 3C gomb tartóssági tesztelését, a chipek kilökését, a mikrokomponensek pozicionálását, a precíziós műszerek finomhangolását és az orvosi eszközök miniatűr működtetőit. A kiválasztás során legalább 50%-os tolóerő biztonsági tényező javasolt.
