Léghenger

A SOLH MAL könnyű alumíniumötvözetből készült mini pneumatikus hengerek rendkívül gazdaságos, kompakt hajtóművek, amelyeket könnyű terhelésű automatizált alkalmazásokhoz terveztek. A keményen eloxált alumínium hengerből és a rozsdamentes acél dugattyúrúddal párosított végsapkákból készült modell 15%-kal könnyebb és körülbelül 10 mm-rel rövidebb a teljes hossza a hagyományos MA sorozatú hengerekhez képest, miközben jelentősen csökkenti a beszerzési költségeket. Kiváló méretezhetőséget biztosít az MA és CM2 hengerekkel az egyszerű csere és az alacsony költségű berendezések utólagos felszerelése érdekében. A kétvégű menetrögzítő szerelvény alkalmazása stabil szerkezeti teljesítményt biztosít a folyamatos működés során; az áramvonalas kerek test lehetővé teszi a könnyű szétszerelést, ellenőrzést és karbantartást. A változatok teljes portfóliója magában foglalja a szabványos kettős működésű, rugós egyszeres működésű kikapcsoló-reset típusokat, a szinkron kettős rúdú egységeket és az állítható löketű MALJ változatokat, hogy megfeleljenek a különféle könnyű terhelésű lineáris mozgási követelményeknek. A szabványos gumi lökhárítók elnyelik az enyhe ütéseket és a zajt, opcionálisan állítható légpárnák állnak rendelkezésre a nagy sebességű gyakori kerékpározáshoz. Az alacsony súrlódású kompozit tömítés beépített olajtároló hornyokkal támogatja az olajmentes, karbantartásmentes működést, 5 millió ciklust is elérő élettartammal. Az opcionális beépített mágnesgyűrű zökkenőmentesen működik az SMC M9B és az Airtac CS1-G mágneses érzékelőkkel, hogy valós idejű dugattyúhelyzet-visszajelzést és PLC automatikus kapcsolódási vezérlést biztosítson. A stabil tömegtermelésnek és a gyors megrendelések teljesítésének köszönhetően ezeket a pénztárcabarát hengereket széles körben alkalmazzák az elektronikai összeszerelésben, a csomagológépekben és a könnyűipari automatizálásban száraz és pormentes munkakörnyezetben.

A SOLH CG1/CDG1 alumínium könnyű, kerek pneumatikus henger φ20-100 mm furatméreteket fed le, és az SMC CA1 sorozat közvetlen méretbeli helyettesítőjeként szolgál. Extrudált alumínium hordóval és végsapkákkal, valamint kemény krómozott dugattyúrúddal készült, így 30%-kal könnyebb, mint a hagyományos szabványos hengerek, kiváló hőelvezetéssel. A menetreteszelt végzáró szerkezet megkönnyíti a szétszerelést és a karbantartást. A 90°-os távolságban elhelyezett, négyirányú levegőnyílások rendkívül rugalmas csőelrendezést tesznek lehetővé. A gazdag változatok közé tartozik a CDG1B szabványos kettős működésű típus, a CG1S/CG1T egyszeres működésű rugós visszatérő/hosszabbító, a CG1W ​​kettős rúd szinkronhenger és a CG1K hatszögletű, nem forgó rúdhenger. A CDG1 modellek beépített mágneses gyűrűvel vannak felszerelve, amely kompatibilis az M9B/A93 mágneses kapcsolókkal a helyzet-visszacsatolás érdekében. Szabványos gumipárna van felszerelve; utótag A légpárna opcionális, hogy csökkentse az ütközési zajt nagy sebességű üzemben. Az alacsony súrlódású kompozit tömítés alacsony indítónyomást biztosít, támogatja az olajmentes működést, több mint 8 millió ciklus élettartammal. Többféle rögzítési mód áll rendelkezésre: alaptípus, lábtartó, karima, horgas és csavaros rögzítés. Tökéletes hosszú löketű, könnyű és közepes terhelésű, nagyfrekvenciás dugattyús alkalmazásokhoz szállítószalagokon, csomagológépeken és elektronikus automatizálási berendezéseken. A kiválasztás során legalább 50%-os tolóerő biztonsági tartalékot kell fenntartani.

A SOLH C85/CD85 rozsdamentes acél minihenger megfelel az ISO 6432 nemzetközi szabványnak, és közvetlenül cserélhető egyenértékű SMC modellekkel. Furatméretek: φ8/10/12/16/20/25 mm. A hordó és a dugattyúrúd 304-es rozsdamentes acélból készül, kiváló rozsda- és korrózióállósággal, nedves, enyhe savas és lúgos környezetben, valamint tiszta gyártósorokon az élelmiszer-, gyógyszer- és elektronikai iparban. A kötőrúd nélküli krimpelt végsapkaszerkezetnek köszönhetően a henger vékony és könnyű kialakítású. A komplett változatok közé tartozik a standard kettős működésű, egyszeres működésű rugós visszatérő/kihúzó, kettős rúd szinkron típusú és C85K négyzet alakú, nem forgó rúdhenger. A CD85 változatok beépített mágneses gyűrűvel vannak felszerelve a helyzetérzékeléshez mágneskapcsolókkal. Szabványos gumipárnát szállítunk; A C utótagú légpárna opcionális a φ10-25 modellekhez, hogy elnyelje az ütéseket nagy sebességű üzemben. A minimális indítónyomás eléri a 0,05 MPa-t, amely támogatja a hosszú távú olajmentes működést 50-1500 mm/s dugattyús sebességgel, tökéletes a nagyfrekvenciás, rövid löketű viszonzáshoz. ISO szabványú rögzítési lehetőségek teljes készletei állnak rendelkezésre: integrált kapocs, karima, lábtartó, csavaros rögzítés és még sok más. Az MI és MA hengerekhez képest a C85 világszerte elismert ISO méretekkel rendelkezik, ami kiemelkedő kényelmet biztosít a tengerentúli piacokon a berendezések cseréjéhez. A kiválasztás során legalább 50%-os tolóerő biztonsági ráhagyás javasolt.

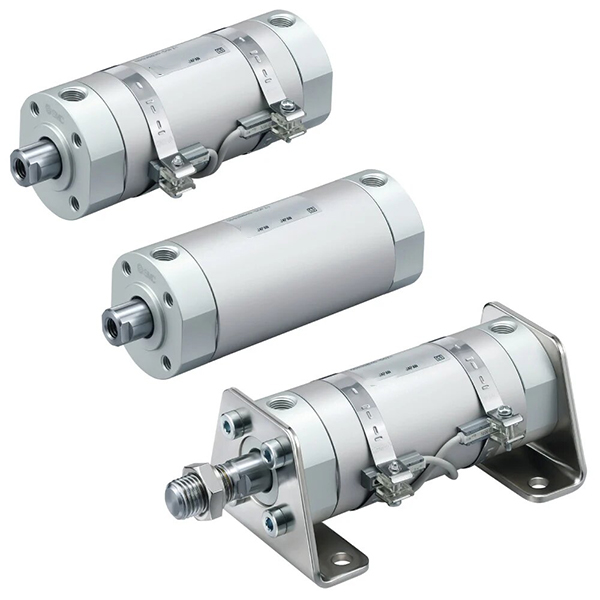

A SOLH CG3 ultrarövid, könnyű pneumatikus hengerek a hagyományos CG1 sorozatú kerek hajtóművek továbbfejlesztett helyettesítésére szolgálnak. A nagy szilárdságú alumíniumötvözet hengerből és kemény krómozott dugattyúrudakkal párosított végsapkákból készült sorozat 24%-kal csökkenti a teljes tömeget, és 51 mm-re csökkenti a teljes hosszt a figyelemre méltó helyoptimalizálás érdekében. A φ20 mm-től φ100 mm-ig terjedő furatméretben kapható, és támogatja a négyirányú levegőnyílás-elrendezést, hogy rugalmas csőelrendezést tegyen lehetővé kompakt gépeken belül. A változatos lineáris hajtási igények kielégítése érdekében több szerkezeti változat is lefedi a kettős működésű, rugós egyszeres működésű, kétrúdú és hatszögletű forgásgátló dugattyúrúd-változatokat. A szabványos gumipárna mérsékli az enyhe ütközést, míg az opcionális légpuffer nagy sebességű, akár 1000 mm/s-os működéshez is alkalmas. Az alacsony súrlódású kompozit tömítés olajmentes működést tesz lehetővé, 8 millió munkaciklust meghaladó élettartammal; A CDG3 mágneses integrált modellek támogatják a mágneses kapcsoló telepítését a PLC helyzetvisszacsatoláshoz és az automatikus kapcsolódási vezérléshez. Stabil tömegtermelést és elegendő helyszíni készletet tartunk fenn, széles körben alkalmazva a csomagolóberendezésekben, az elektronikus összeszerelő sorokban és az általános könnyűipari nagyfrekvenciás automatizálásban, kiemelkedő költséghatékonysággal.

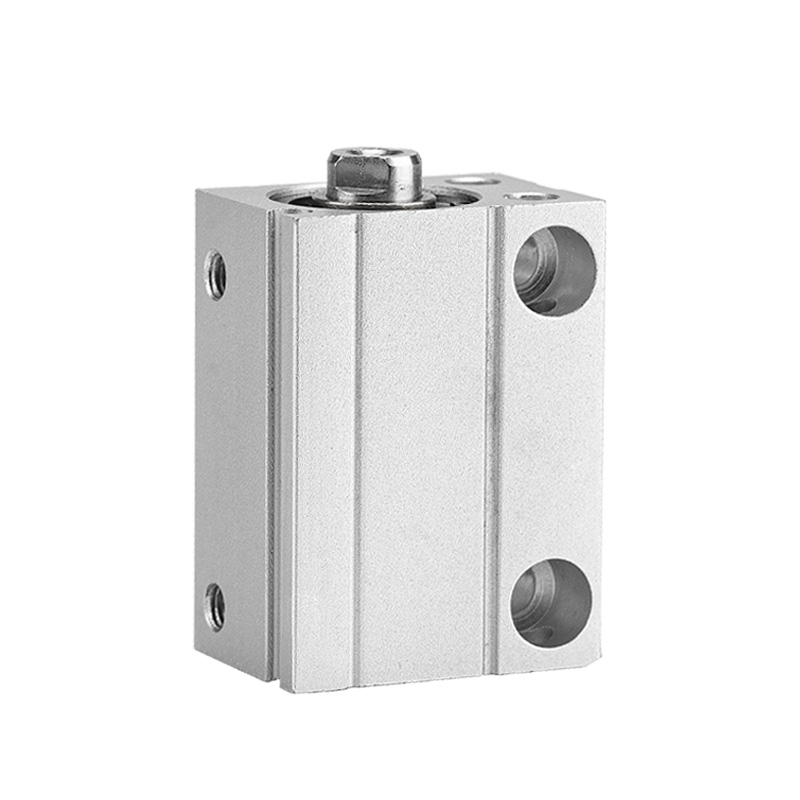

A SOLH CDUJB ultrakompakt szabadon szerelhető hengert korlátozott beépítési hellyel rendelkező berendezésekhez fejlesztették ki. A hagyományos CU sorozatokhoz képest hossza 64%-kal, térfogata pedig 70%-kal csökkent. A négyzet alakú kompakt ház támogatja a több felületre történő közvetlen szerelést, extra konzolok nélkül. A termékcsalád nem mágneses CUJB-t, mágnessel felszerelt CDUJB-t és rézmentes tisztaterű CDUJB-t tartalmaz. A furatméret φ4-20 mm, kettős működésű és egyszeres működésű rugóvisszatérítéssel, opcionális gumipárnával. A mágnesezett modellek a miniatűr mágneses kapcsolókhoz illeszkednek a rövid löketű precíz mozgás érdekében, és támogatják az olajmentes működést. Széles körben alkalmazzák a 3C elektronikában, a félvezető lapkák pozicionálásában és az orvosi tiszta automatizálásban. Sűrű elrendezésű hengereknél a mágneses árnyékolólemezek opcionálisak.

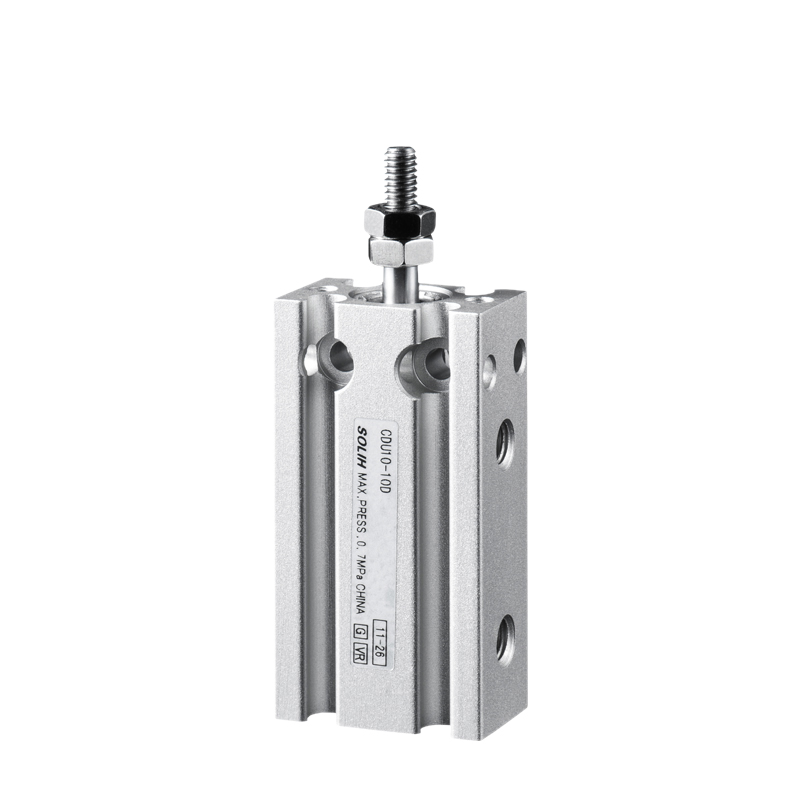

A SOLH CU/CDU téglalap alakú szabadon szerelhető henger ultravékony blokkszerkezettel rendelkezik, több felületű rögzítőfuratokkal, amely lehetővé teszi a többszögű közvetlen beszerelést, konzolok nélkül, a berendezés helyének megtakarítása érdekében. A komplett változatok közé tartoznak a nem mágneses CU, a mágneses CDU, a CDUK nem forgó rúd és a CDUW kettős vezetésű rúd modellek. Furatméretek φ6~32mm, egyszeres/kettős működésű típusokban kaphatók, mindkét végén rögzített gumipufferrel a folyamatos olajmentes működés érdekében. A CDU sorozat kompatibilis a CMSH és DMSH mágneses kapcsolókkal a helyzetérzékeléshez, és elviseli a részleges oldalterhelést. Széles körben használják a 3C- és félvezető-fúrókban, automatizálási ütközőkben, könnyű rögzítő pozicionálásban és kis prés-illesztő mechanizmusokban kompakt automatizált berendezésekhez.

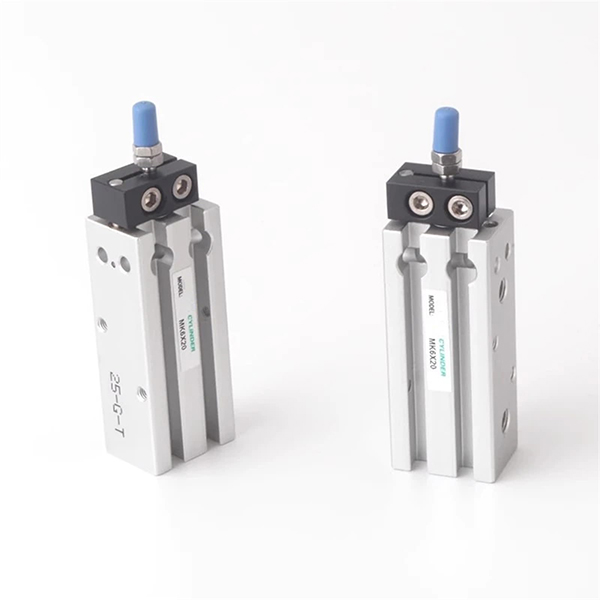

A SOLH MK hatfelületre szerelhető kompakt henger az MD hengerhez képest továbbfejlesztett, beépített elfordulásgátló mechanizmussal. A dugattyúrúd csavarodásgátló pontossága eléri a ≤±0,5°-ot, közvetlenül cserélhető az Airtac MD és SMC CQS sorozatokkal. A négyzet alakú vékony test lehetővé teszi a tartókonzol nélküli felszerelést hat oldalra, és megkönnyíti a több henger kompakt párhuzamos elrendezését. A változatok között megtalálhatók a kettős működésű MK, az egyszeres működésű MSK/MTK, az MKD kettős rúd és az állítható löketű MKJ modellek. Opcionálisan beépített mágnesgyűrű gumi végpufferekkel és olajmentes képességgel. Furatméretek φ6 ~ 32 mm, széles körben alkalmazzák a 3C precíziós szerszámozásban és a rövid löketű befogási pozicionálásban olyan automatizáláshoz, amely fix munkadarabszöget igényel szűk helyen.

A SOLH CQS kompakt vékony henger méreteiben cserélhető az SMC CQS sorozattal, és továbbfejleszthető a CQ2 sorozatról. A négyzet alakú, ultravékony test rövidebb teljes hossza a nagy pontosságú, rövid löketű feladatokhoz szűk helyen. A változatok közé tartozik a szabványos egybotos, a CQSW ikerbot, a CQSK nem forgó bot és az XB24 hosszú élettartamú modell. A beépített mágnessel ellátott CDQS támogatja a mágneses kapcsolók többoldalas rögzítését. Alacsony súrlódású olajtároló tömítéssel felszerelve az olajmentes működés és akár 5 millió ciklus élettartama érdekében, mindkét végén rögzített gumipufferrel párosítva. Furatméretek φ12 ~ 25 mm, széles körben használják félvezető és 3C elektronikai berendezések precíziós szerelvényeinek tolására, rögzítésére és pozicionálására utólagos felszereléshez és cseréhez.

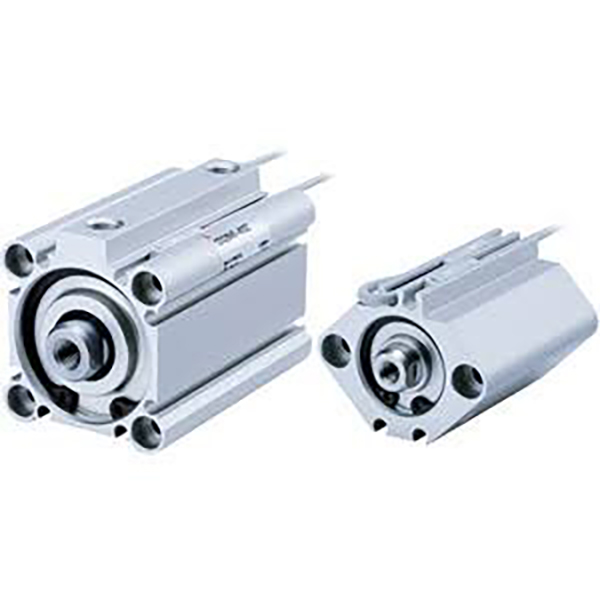

A SOLH CQ2 négyzet alakú kompakt vékony henger teljesen felcserélhető az SMC CQ2 sorozattal. Ultrarövid, négyzet alakú teste 50%-kal csökkenti a hosszt a hagyományos kötőrúd-hengerekhez képest, így helyet takarít meg. Lefedi a teljes furattartományt φ4-200 mm, bőséges változatokkal: egyrúd, CQ2W ikerrúd, CQ2K nem forgó dugattyúrúd, opcionális légpárna és ultrarövid löketű változat. A CDQ2 modellek beépített mágnessel támogatják a többoldalas mágneses kapcsoló rögzítését kiálló érzékelők nélkül. Szabványos gumi lökhárítók vannak felszerelve, a légpárna pedig opcionális a nagy sebességű működéshez. Olajtartalékos, alacsony súrlódású tömítés alkalmazása az olajmentes működéshez, akár 5 millió ciklus élettartammal, széles körben használt rögzítésre, tolásra és pozicionálásra az elektronikában, az autóiparban és a csomagolásautomatizálásban.
