Léghenger

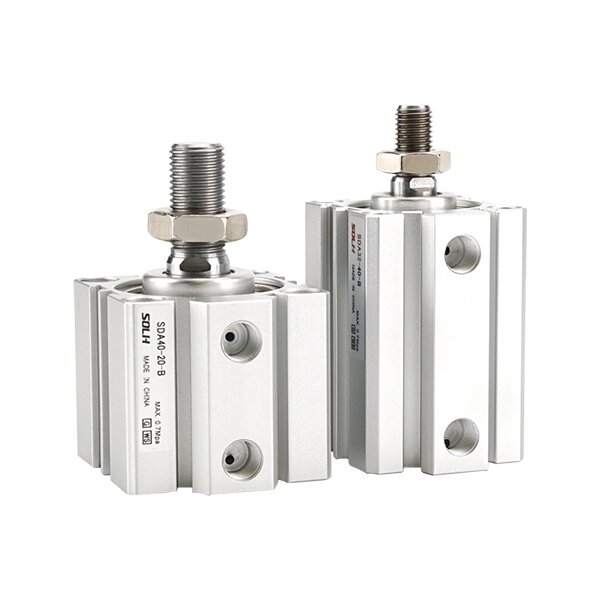

A SOLH SDA négyzet alakú ultravékony kompakt henger egy gazdaságos kompakt pneumatikus hajtómű. A karosszéria hossza mindössze 1/2-1/3-a a szabványos kötőrúd-hengereknek, és támogatja a beágyazott telepítést a helytakarékosság érdekében. A szerelési méretek felcserélhetők az Airtac ACQ és SMC CQ2 sorozattal. Átfogó változatokat kínál: kettős működésű, SSA/STA egyrugós visszatérésű, SDAD ikerrúd, SDAJ állítható löketű és SDAS mágnessel felszerelt modellek. A beépített gumi lökhárító mindkét végén elnyeli az ütéseket és csökkenti a zajt. A zsírban tárolt alacsony súrlódású tömítés hosszú távú olajmentes működést tesz lehetővé. Furatméretek φ12 ~ 100 mm, alkalmasak rövid löketű tolásra, befogásra és pozicionálásra, széles körben alkalmazzák a 3C automatizálásban, csomagológépekben és szerelvényekben, mint költséghatékony megoldás a korlátozott helyű berendezésekhez.

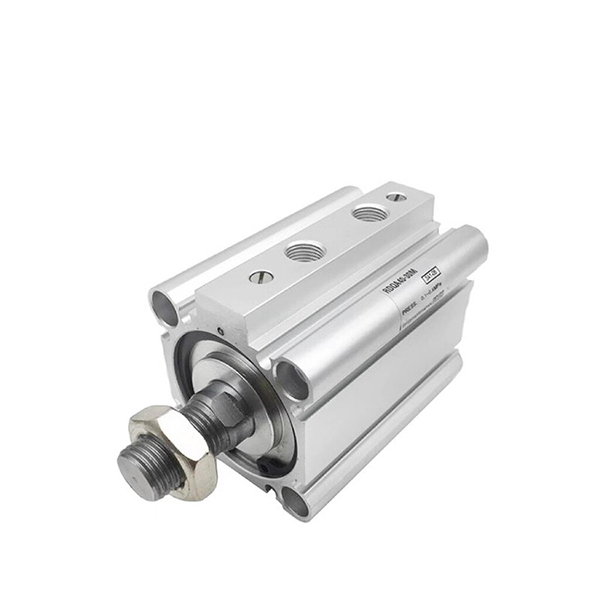

A SOLH RQ vékony henger cserélhető az SMC RQ/RDQ sorozattal. Innovatív gyűrű nélküli beépített légpárnás szerkezettel rendelkezik, a CQ2 gumipuffer háromszoros energiaelnyelő képességével és 50%-kal alacsonyabb működési zajjal. Az ultravékony négyzet alakú henger 20%-kal rövidebb, mint a hagyományos légpárnás vékony hengerek, és a szerelési méretek illeszkednek a CQ2 és CQS méretekhez a közvetlen frissítési csere érdekében. A változatok nem mágneses RQ-t, mágnessel felszerelt RDQ-t és zárható RLQ-t foglalnak magukban a függőleges terhelés elleni ejtésvédelem érdekében. Folyamatos, nagy sebességű 50-500 mm/s-os oda-vissza mozgatásra alkalmas. A furat mérete φ20-100 mm, és támogatja az olajmentes működést. Széles körben használják a nagy ciklusú automatizált be- és kirakodásban, precíziós rögzítésben és pozicionálásban, amely alacsony ütést és alacsony zajszintet igényel.

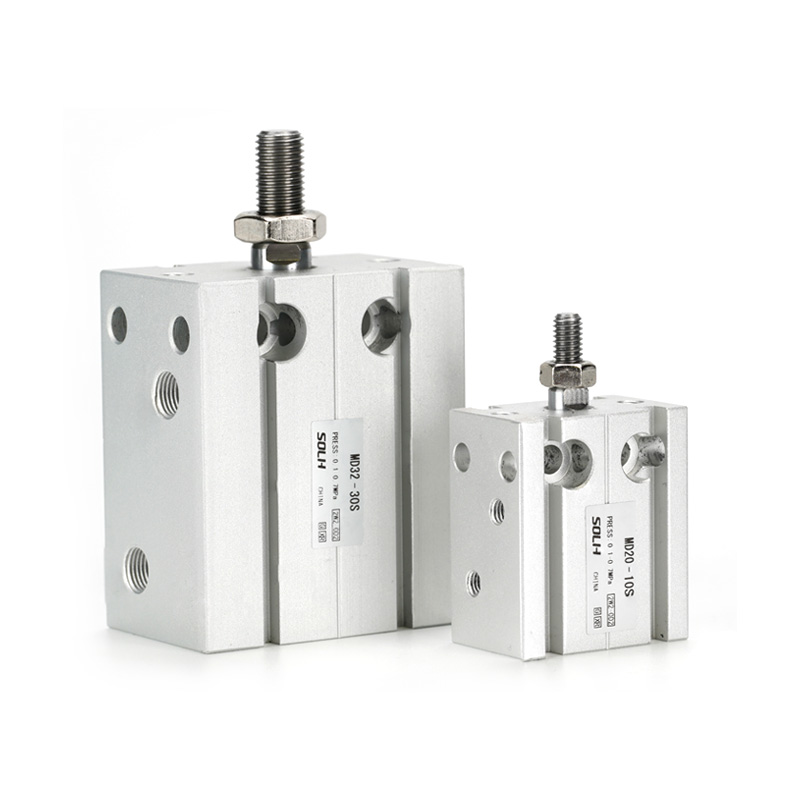

A SOLH MD többpozíciós szabadon szerelhető kompakt henger menetes rögzítőfuratokkal van felszerelve a blokk testének hat oldalán a konzol nélküli, bármilyen szögben történő beszerelés érdekében, 30-50%-kal vékonyabb, mint a szabványos kerek hengereknél, hogy illeszkedjen a keskeny, nagy sűrűségű berendezés elrendezéséhez. Öt almodell lefedi az összes működési módot: szabványos egyrúdú, kettős működésű MD, egyrúdú, egyszeres működésű MSD (rugós meghosszabbítás) / MTD (rugós visszahúzás), torziós dupla rúddal rendelkező MDD és lökettel állítható kettős rúdú MDJ. A furat mérete 6 és 32 mm között van, standard lökettel 5-60 mm. Mindegyik egység beépített elülső gumipufferrel és két oldalsó nyílással rendelkezik a mágneses érzékelők számára; Az utótag-S a CMSH/DMSH reed kapcsolókkal kompatibilis integrált állandó mágnest jelenti. A dugattyúrúd integrált önkenő perselyt alkalmaz az olajmentes sima működés érdekében. A kettős rúdú változatok kiküszöbölik az oldalirányú elhajlást az eltolt terhelésekből, míg az MDJ hátsó állítócsavarral rendelkezik a rugalmas löket finomhangolásához. Széles körben alkalmazható miniatűr befogók könnyű befogására, kilökésére, krimpelésére és precíz pozicionálására 3C, félvezető és általános kis automatizálási gépekben.

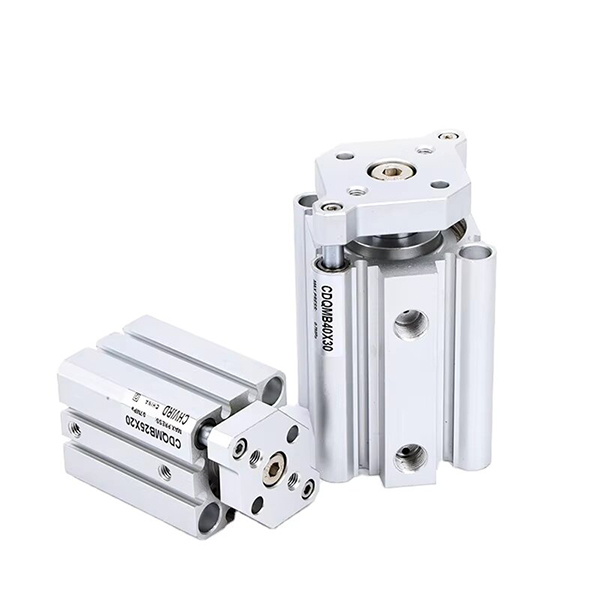

A SOLH CQM nagy merevségű, vezetett vékony henger cserélhető SMC CQM/CDQM-mel. A CQ2 vékony hengeres szerkezetre építve, integrált párhuzamos kettős vezetőrudakkal, megtartja a CQ2-vel azonos testhosszt, és szükségtelenné teszi a külső vezetőket. Oldalirányú terhelési ellenállása 2-4-szer nagyobb, mint a szabványos CQ2 hengereknél, a dugattyúrúd elfordulási tűrése ≤±0,2°. A változatok között megtalálható a nem mágneses CQM, a mágneses CDQM és a CQM-XB24 hosszú élettartamú modell. Mindkét végén gumi lökhárítóval van ellátva, és támogatja az olajmentes működést. Furatméretek φ12 ~ 100 mm, szerelési méretek kompatibilisek a CQ2/CQS szabványokkal. Ideális rövid löketű precíziós toláshoz és rögzítőelem-rögzítéshez eltolásos terheléssel az elektronikai összeszerelés automatizálásában.

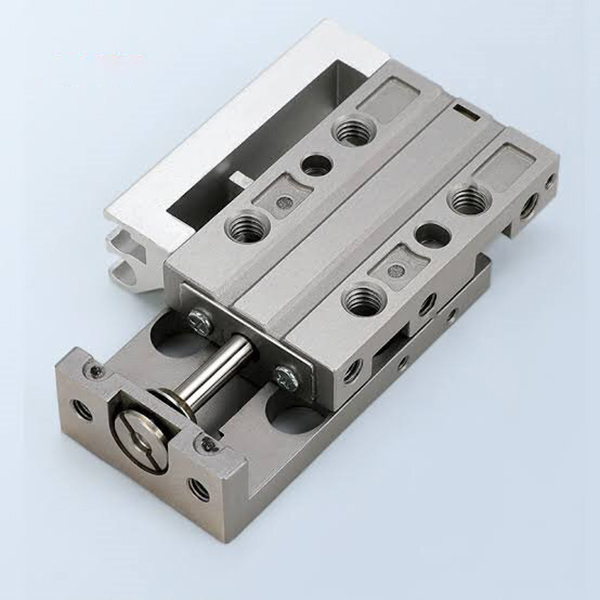

A SOLH MXJ ultrakompakt, nagy pontosságú pneumatikus csúszóasztal cserélhető az SMC MXJ sorozattal. A beépített rozsdamentes acél golyós lineáris vezetővel felszerelve 0,005 mm-es párhuzamossági pontosságot és ±0,01 mm-es ismétlési pozicionálási pontosságot ér el. Az ultravékony, könnyű test támogatja a felső, alsó és oldalsó háromoldali rögzítést, 30-50%-kal kisebb, mint az MXQ csúszóasztalok. Furatméretek φ4,5 ~ 16 mm, kétvégű gumi ütközőkkel és opcionális fém határolókkal, 0-5 mm állítható lökettel. A szimmetrikus kialakítás lehetővé teszi a csövek és az érzékelők bal-jobb cseréjét, amely alkalmas olajmentes tiszta környezetre. Képes stabil, nagyfrekvenciás rövid löketű mozgásra, széles körben elterjedt mikron szintű lineáris mozgáshoz 3C mikrokezelésben, optikai ellenőrzésben, miniatűr összeszerelésben és kompakt orvosi automatizálási berendezésekben.

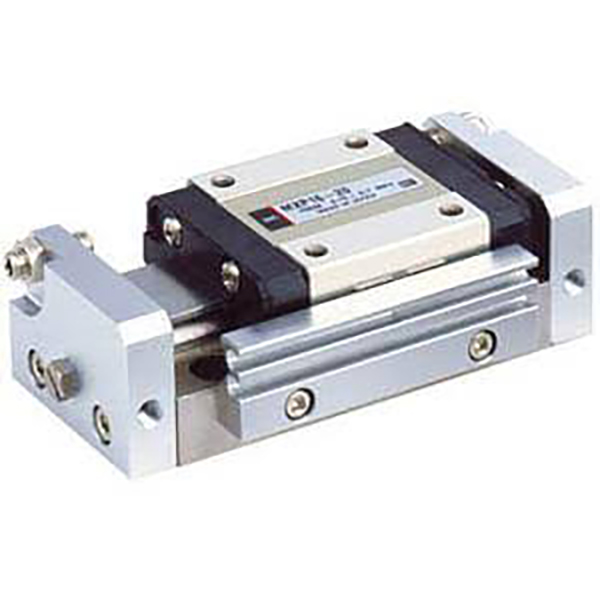

A SOLH MXP ultra-nagy pontosságú pneumatikus csúszóasztal cserélhető az SMC MXP sorozattal. Integrált martenzites rozsdamentes acél testtel és beépített golyós vonalvezetéssel rendelkezik, 0,004 mm-es haladási párhuzamosságot, ±0,03°-os forgási hibát és ±0,01 mm-es ismétlési pozicionálási pontosságot biztosít. Az ultrakeskeny kompakt test 10%-20%-kal vékonyabb, mint az MXJ modellek, támogatja a háromoldali rögzítést és a kapcsolható axiális/oldalsó csővezetékeket. φ6-16 mm furatméretek szabványos gumi ütközőkkel, opcionális fémhatárolókkal és hidraulikus ütközőkkel, amelyek a φ8 és a feletti méretekhez kaphatók. Támogatja az olajmentes tiszta környezetet és a stabil nagyfrekvenciás viszonzást. Ideális olyan zárt térben működő automatizálási állomásokhoz, amelyek szigorú mozgási pontosságot igényelnek, mint például az optikai ellenőrzés, a chipek ragasztása, a mikroelemek összeszerelése és a prémium orvosi berendezések.

A SOLH MXH keskeny, kompakt pneumatikus csúszóasztal cserélhető az SMC MXH sorozattal. Kettős dugattyúval hajtva és keringő golyós vezetősínnel felszerelt, rendkívül keskeny testet alkalmaz, amely alkalmas sűrű egymás melletti elrendezésre. Kiváló eltolás- és csavarodásgátló képességgel rendelkezik, a megengedett forgatónyomaték körülbelül 6-szorosa a hagyományos MXU csúszdáknak, ismétlődő pozicionálási pontosság ±0,02 mm, és a maximális standard löket 60 mm-ig. Támogatja a 4 irányú rögzítést és a 3 oldalsó csővezetéket, beépített mágnessel, amely kompatibilis különféle mágneses kapcsolókkal, kétvégű gumipufferrel, és folyamatos olajmentes működést tesz lehetővé. Furatméretek φ6 ~ 20 mm, széles körben használják 3C alkatrészek és kisméretű műanyag alkatrészek közepes pontosságú, hosszú löketű, nagyfrekvenciás átvitelére konzolos vagy egyoldalú terhelés alatt, korlátozott helyű automatizálási berendezésekben.

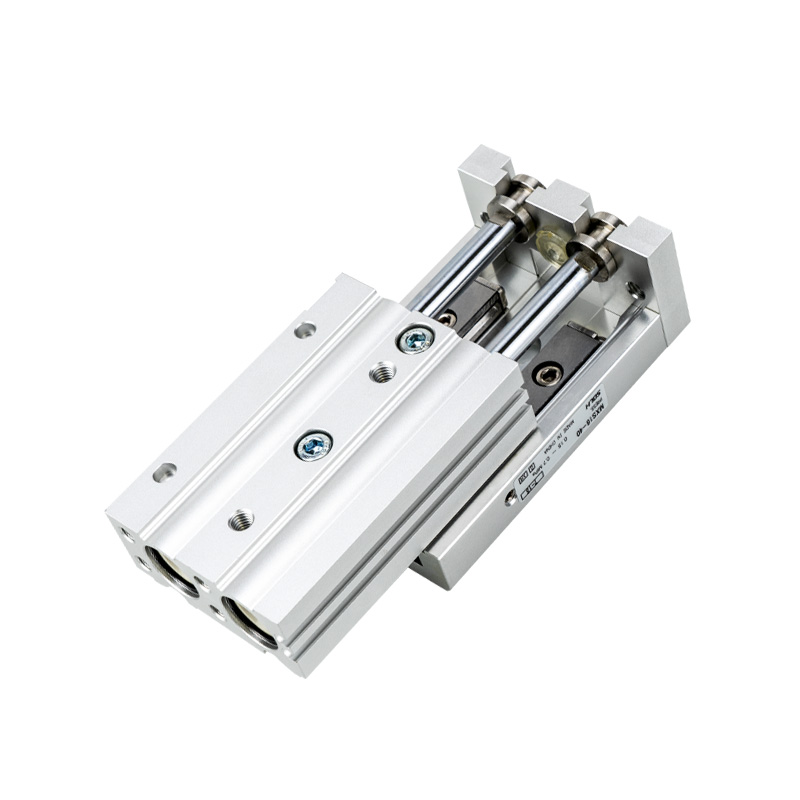

A SOLH MXS nagy merevségű integrált pneumatikus csúszóasztal teljesen cserélhető az SMC MXS sorozattal. Kétdugattyús meghajtással és előfeszített keresztgörgős vezetősínekkel rendelkezik a nulla hézagmentes mozgás érdekében, kétszer akkora tolóerőt biztosítva, mint az egyhengeres csúszótalpak ugyanazzal a furattal, és ±0,01 mm-es ismétlődő pozicionálási pontossággal. Az ultravékony integrált szerkezet 30-50%-os beépítési helyet takarít meg az osztott hengerrel és a külső vezetőkészletekkel összehasonlítva. A háromoldalas rögzítés pozicionáló csapfuratokkal (alsó, oldalsó és axiális) támogatott. Furatméretek φ6-25mm standard löketekkel 10-150mm, opcionális 0-5mm löketállítókkal. A beépített mágnes illeszkedik a mágneses kapcsolókhoz, és olajmentes működést tesz lehetővé. Széles körben használják nagy merevségű, nagy pontosságú lineáris átvitelhez félvezető, 3C precíziós összeszerelés és optikai alkatrész-beállító állomásokon.

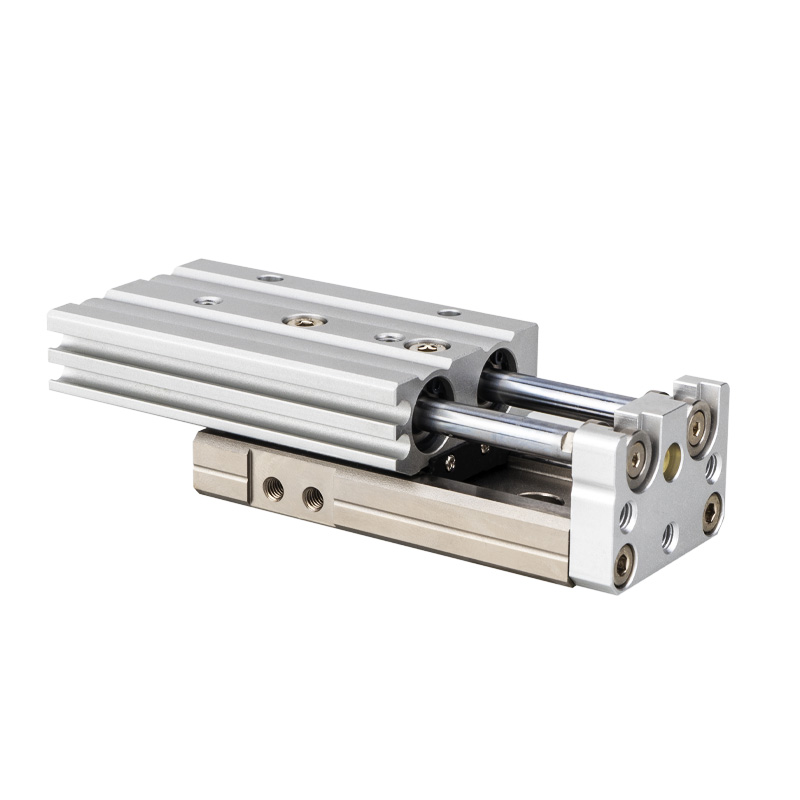

A SOLH MXQ gazdaságos pneumatikus csúszóasztal cserélhető az SMC MXQ sorozattal. Kétdugattyús meghajtással és nem előfeszített, recirkulációs golyós vezetősínnel rendelkezik, amely ultravékony, könnyű, integrált egységként készült, alacsonyabb magassággal és könnyebb, mint az MXS, így ±0,02 mm-es ismétlődő pozicionálási pontosságot ér el. Háromoldalas rögzítés áll rendelkezésre pozícionáló csapfuratokkal (alsó, oldalsó és axiális). Furatméretek φ6-25mm, standard löketek 10-150mm, opcionális 0-5mm löketállítók. A beépített mágnes illeszkedik a mágneses kapcsolókhoz és támogatja az olajmentes működést. Költséghatékony lineáris alapműködtetőként költségvetés-érzékeny projektekhez illeszkedik, és széles körben használják kis elektronikai és műanyag alkatrészek könnyű terhelésű, nagyfrekvenciás átvitelére, valamint szabványos precíziós automatizált összeszerelő sorokra.
