Léghenger

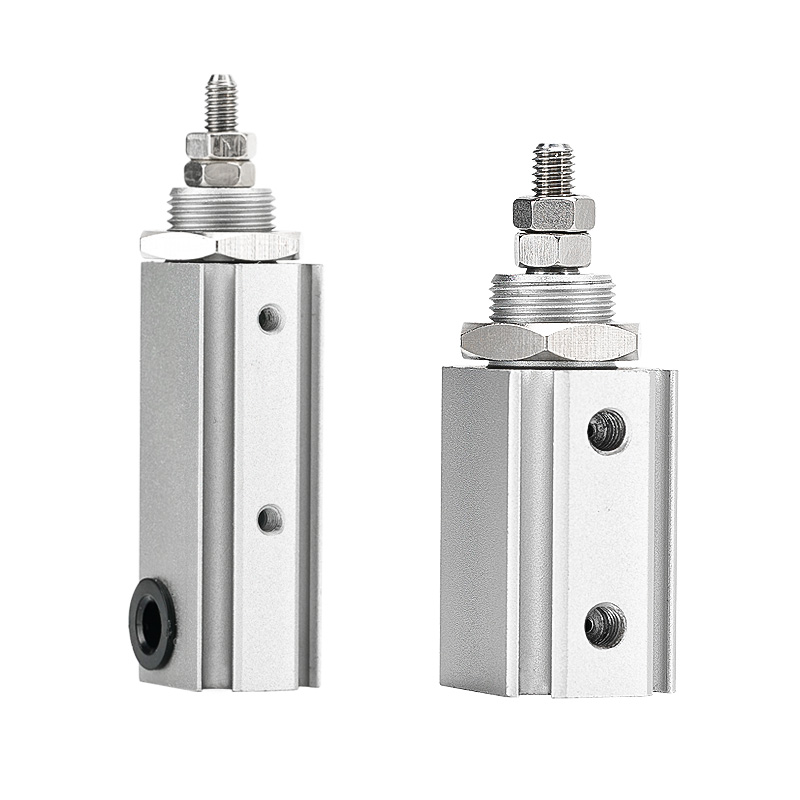

A SOLH CJP2 kompakt kettős működésű tűs pneumatikus munkahenger teljes mértékben cserélhető egyenértékű SMC modellekkel. A furatméretek Ø4/6/10/16 mm, osztva CJP2-re (mágnes nélkül) és CDJP2-re (beépített mágnesgyűrű). Tiszta kettős hatású kialakítás, mindkét végén gumipárnákkal az ütközések és a zaj csökkentése érdekében. A régi CJP sorozathoz képest rövidebb karosszériafelépítést alkalmaz, és 55-65%-os súlycsökkenést ér el. Hat rögzítési mód áll rendelkezésre: alap, paneles, karimás, lábra szerelhető és egyebek, alkalmasak beágyazott telepítésre, axiális rögzítésre és oldalsó összeszerelésre. Minden mérethez mágnesgyűrűk tartoznak; még a minimális Ø4-es változat is támogatja a két M9 sorozatú mágneses kapcsolót a kétirányú helyzetvisszacsatolás érdekében. Kemény eloxált alumínium hordó és NBR tömítések olajmentes működést tesznek lehetővé, több mint 3 millió ciklus élettartammal és állandó kétirányú tolóerővel. Széles körben használják a rövid löketű, kétirányú push-pull alkalmazásokhoz, mint például a mikrokomponensek kilökése a 3C iparban, a gombok tartósságának tesztelése, a precíziós műszerek finomhangolása és az orvosi berendezések miniatűr működtetői. A kiválasztás során legalább 30%-os terhelési biztonsági tartalékot kell fenntartani. Válasszon egyszeres működésű CJP-t, ha rugóvisszatérítésre van szükség, és CJ1 ultra-mini hengert a rendkívül szűk, ultrakönnyű raktér érdekében.

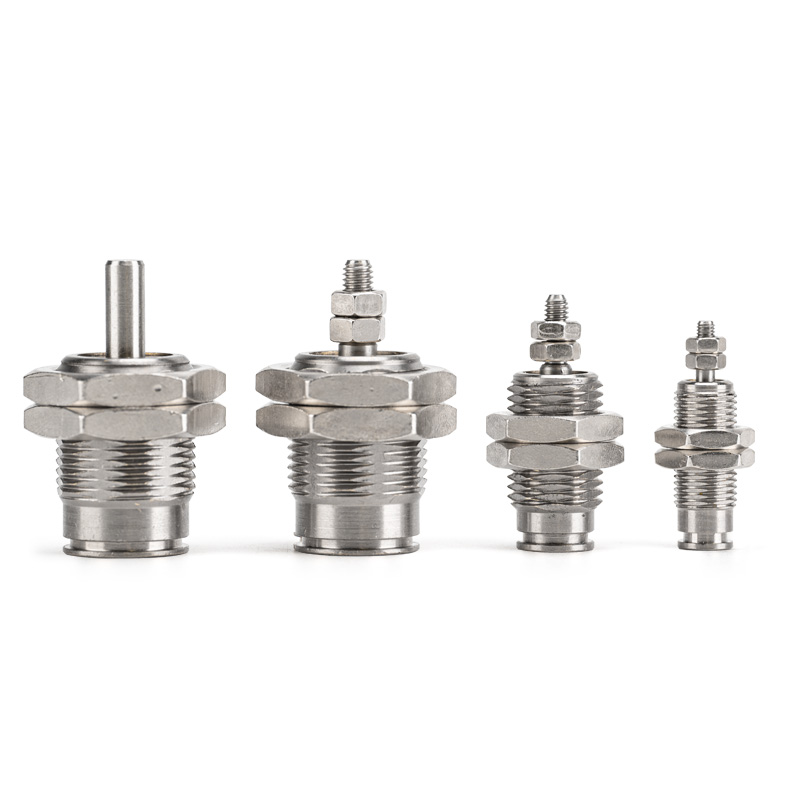

A SOLH CJP egyműködésű rugóvisszatérítésű mikrocsapos pneumatikus henger teljes mértékben cserélhető egyenértékű SMC modellekkel. A furatméretek Ø4/6/10/16 mm, beleértve a CJP (mágneses gyűrű nélkül) és CDJP (beépített mágnesgyűrű) változatokat is. Az egyszeres működésű kialakítás a levegőellátás alá nyúlik, és a rugó segítségével automatikusan visszahúzódik a levegő elzárásakor, a kikapcsolás visszaállításának biztonsági funkciójával. Beépített párna nélkül gyors reakciót és maximális ciklusfrekvenciát biztosít akár 250 cpm-ig. Kétféle rögzítési mód áll rendelkezésre: a B panelre szerelhető és a süllyesztett S rögzítőelem. Az ultrarövid ház beépíthető a gépekbe, hogy helyet takarítson meg. Kemény eloxált sárgaréz hordó és NBR tömítések támogatják az olajmentes, tiszta környezeti működést, több mint 3 millió ciklus élettartammal. Széles körben használják egyirányú kilökéshez, pozicionáláshoz, miniatűr mozgatáshoz, 3C gomb tartóssági teszteléséhez és egyéb rövid löketű egyirányú működtetéshez. A kiválasztás során legalább 50%-os tolóerő biztonsági ráhagyás javasolt. Válassza a CJP2 kettős működésű modellt a kétirányú toló-húzó mozgáshoz, és a CJ1 ultra-mini hengert az ultrakönnyű hasznos teherhez rendkívül szűk helyen.

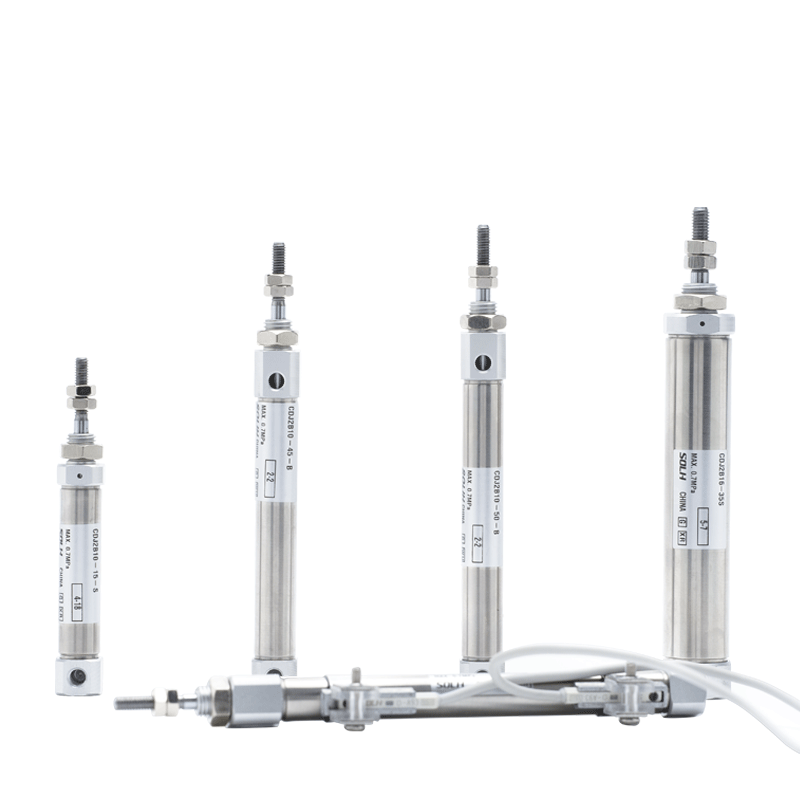

A SOLH CDJ2 rozsdamentes acél toll típusú mini pneumatikus henger teljesen cserélhető az SMC CJ2 sorozattal, φ6/10/16 furatméretben kapható, beépített mágnesgyűrűvel, amely kompatibilis a mágneses helyzetkapcsolókkal. 304-es rozsdamentes acél hengerrel és dugattyúrúddal készült a rozsdaállóság és az enyhe korróziógátló teljesítmény érdekében, alkalmas nedves, élelmiszer-minőségű, orvosi és tiszta környezetre. A rúd nélküli préselt végsapka kialakítása kompakt és könnyű körvonalat biztosít. A komplett változatok magukban foglalják a CDJ2B kettős működésű szabványos típust, a CDJ2E egyszeres működésű rugóvisszatérítést, a CDJ2ET egyszeres működésű rugóhosszabbítást és a CDJ2KB nem forgó hatszögletű dugattyúrudat a csavarásgátló pozicionáláshoz. Szabványos gumipárna; A Z légpárna opcionális a φ10/16-hoz, hogy csökkentse az ütközést nagy sebességnél. A minimális indítási nyomás eléri a 0,06 MPa-t, amely támogatja az olajmentes folyamatos működést, több mint 5 millió ciklus élettartammal. A szerelési tartozékok teljes készlete kapható, beleértve a karimát, a lábtartót és a dupla kapcsot. A C85 és MI mini hengerekkel összehasonlítva a CDJ2 gazdagabb specifikációkat és jobb költséghatékonyságot biztosít. Széles körben használják nagyfrekvenciás lineáris push-pull mozgásokhoz zárt térben használt berendezésekben 3C teszteléshez, élelmiszeripari gépekhez és orvosi automatizáláshoz. A kiválasztás során legalább 50%-os biztonsági ráhagyás ajánlott a tolóerőre.

A SOLH CJ2K rozsdamentes acél nem forgó mini henger a CJ2 hengercsaládhoz tartozik, és teljes méretben cserélhető az importált eredeti CJ2K-val. A furatméretek Φ10 és Φ16. Hatszögletű dugattyúrúddal és beépített vezetőszerkezettel felszerelve a mechanikus csavarodásgátló teljesítmény érdekében. Forgatási tűrés: ≤±1,5° Φ10 esetén és ≤±1° Φ16 esetén, kiküszöbölve a terheléselhajlási problémákat, amelyek a normál körrudas hengereken a kétirányú mozgás során fellépnek. 304-es rozsdamentes acél hordóval készült a rozsda- és nedvességállóság érdekében, vékony és kompakt körvonallal. Három üzemmód választható: kettős működésű, egyszeres működésű rugóvisszatérítés és egyszeres működésű rugós kihúzás. A beépített mágneses gyűrű opcionális, kompatibilis az M9BW mágneses kapcsolókkal a pozíció visszajelzéshez. Szabványos gumipárnák mindkét végén; olajmentes működés támogatott mechanikus élettartammal akár 8 millió ciklusig. Többféle rögzítési lehetőség áll rendelkezésre, beleértve az alaptípust, a lábtartót, a karimás rögzítést és a dupla kapcsos rögzítést. Ideális azokhoz az alkalmazásokhoz, ahol a végszerelvények rögzített szöghelyzetét igénylik, mint például a 3C automatizálás lapos szúrós tolása, a kamerák lineáris adagolása az optikai ellenőrzéshez, a munkadarab szállítása a vezetőréseken belül és a lapos munkadarabok kilökése. Ha a szögkorlátozás szükségtelen, és a költséghatékonyság prioritást élvez, a szabványos CJ2 kerek rúdhenger javasolt. Kerülni kell a dugattyúrúd túlzott radiális oldalterhelését, hogy elkerüljük a vezetőperselyek kopását és az elfordulásgátló pontosságának romlását.

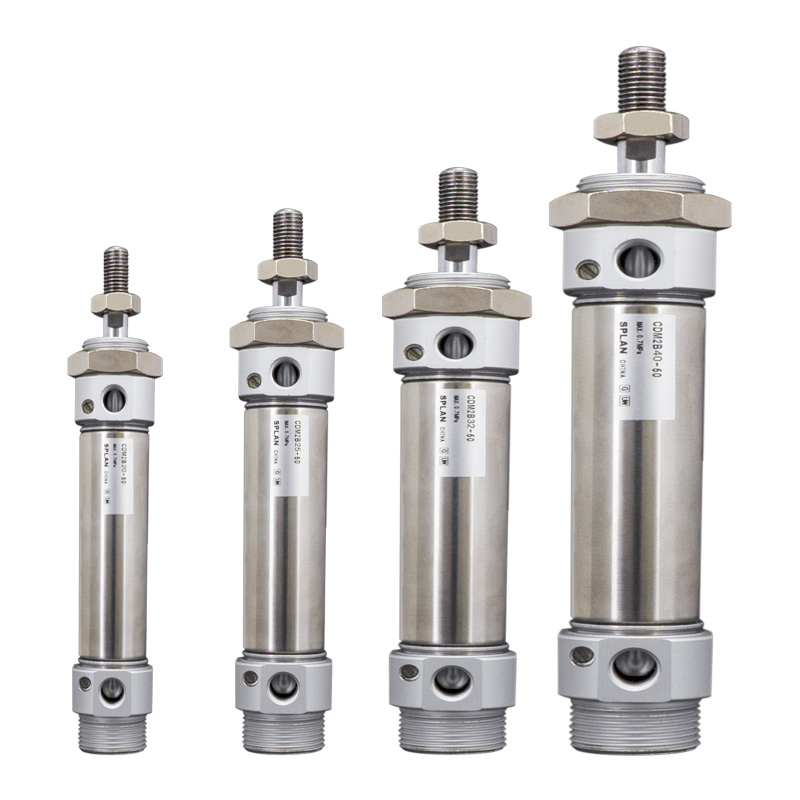

A SOLH CM2/CDM2 rozsdamentes acél kerek pneumatikus henger megfelel a JIS B 8356 szabványnak, és teljesen cserélhető az SMC CM2 sorozattal, φ20/25/32/40 mm furatméretben. Kimeneti tolóereje a mikrotoll típusú hengerek és a szabványos kötőrúd-hengerek között mozog. A cső, a dugattyúrúd és a végsapkák 304-es rozsdamentes acélt alkalmaznak, rozsdaállóságot és toleranciát biztosítanak a nedves, gyenge savas és gyenge lúgos környezetekkel szemben, alkalmasak az élelmiszer-, gyógyszer- és elektronikai ipar tiszta automatizálási vonalaihoz. A változatok teljes választéka tartalmazza a CDM2B szabványos kettős működésű típust, a CM2S/CM2T egyszeres működésű rugós visszatérő/hosszabbítót, a CM2W kettős rúd szinkronhengert és a CM2K hatszögletű, nem forgó rúdhengert. A CDM2 változatok beépített mágneses gyűrűvel rendelkeznek, amely kompatibilis az M9B és A93 mágneses kapcsolókkal a helyzetérzékelés érdekében. Szabványos gumipárna van felszerelve; utótag A légpárna opcionális, hogy csökkentse az ütközési zajt nagy sebességű üzemben. Az alacsony súrlódású tömítés olajmentes működést tesz lehetővé, több mint 8 millió ciklus élettartammal. Többféle szerelési mód támogatott: alaptípus, lábtartós, karimás, horgonyos és csavaros rögzítés. Széles körben használják közepes terhelésű tolási, emelési, pozicionálási és befogási feladatokhoz. A modellválasztás során legalább 50%-os tolóerő biztonsági tartalékot kell fenntartani.

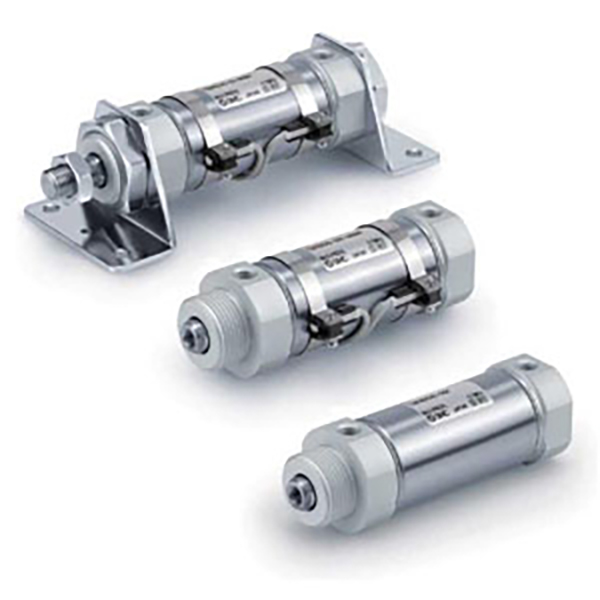

A SOLH CM3 rövid rozsdamentes acél minihengerek a hagyományos CM2 sorozatú pneumatikus hajtóművek továbbfejlesztett, kompakt helyettesítői. Teljesen 304-es rozsdamentes acélból készültek, kiváló rozsda- és gyenge sav-alkáli korrózióállóságot biztosítanak élelmiszer-, gyógyszerészeti és tiszta műhelykörnyezetben. Az optimalizált szerkezet akár 29 mm-rel lerövidíti a teljes hosszt, és 21%-kal csökkenti a súlyt, négyirányú levegőnyílásokkal párosítva, hogy rugalmas, többszögű beszerelést tegyen lehetővé szűk berendezési helyen. Több változat, köztük kettős működésű, rugós egyszeres működésű, kettős rúd és forgásgátló dugattyúrúd megfelel a különböző lineáris hajtási követelményeknek; A CDM3 mágneses változat támogatja a mágneses kapcsoló érzékelést a PLC automatikus reteszvezérléséhez. Az alacsony súrlódású olajmentes tömítés több mint 8 millió stabil működési ciklust biztosít. Üzemünk tömegtermelést és elegendő helyszíni készletet tart fenn, széles körben alkalmazva az orvosi csomagolásban, az elektronikai összeszerelésben és az élelmiszer-feldolgozás automatizált pozicionálásában.

A SOLH MG sorozatú rozsdamentes acél mini pneumatikus hengereket a JIS ipari szabványoknak megfelelően tervezték, és költséghatékony alternatívákat kínálnak az SMC CM2 és CM3 sorozathoz, teljes méretben cserélhetőek a közvetlen cseréhez és a gyártósor utólagos felszereléséhez. A SUS304 rozsdamentes acél hengerből és dugattyúrúdból, nagy szilárdságú alumínium végsapkákkal párosítva, kiemelkedő rozsdaállóságot biztosítanak a magas páratartalommal, porral, gyenge savval és gyenge lúggal szemben, így tökéletesen alkalmasak élelmiszer-, gyógyszer- és csomagolásautomatizálásra. A szegecshengerlési préselés szorosan rögzíti a hengert és a végsapkákat a kiváló rezgéscsillapító stabilitás érdekében a hosszú távú, nagyfrekvenciás viszonzás során. A teljes választék a szabványos kettős működésű, rugós egyszeres működésű kikapcsolás-visszaállítási típusokat, a szinkron duplarudas változatokat és a manuálisan állítható légpárnákkal ellátott továbbfejlesztett modelleket tartalmazza az ütések és a zaj elnyomására nagy sebességű ciklusokban. Az alacsony súrlódású kompozit tömítés beépített olajtároló hornyokkal több mint 8 millió munkacikluson keresztül támogatja az olajmentes, karbantartásmentes működést. Minden egység előre telepítve van egy beépített mágneses gyűrűvel, amely kompatibilis az SMC M9B és az Airtac CS1-G érzékelőkkel, hogy valós idejű helyzetvisszajelzést és PLC automatizált kapcsolódási vezérlést valósítson meg. Az állandó tömegtermelésnek és a megfelelő tengerentúli helyszíni készletnek köszönhetően ezeket a költséghatékony hengereket széles körben alkalmazzák közepes minőségű automatizált berendezésekben, amelyek nedves és enyhén korrozív műhelykörnyezetben működnek.

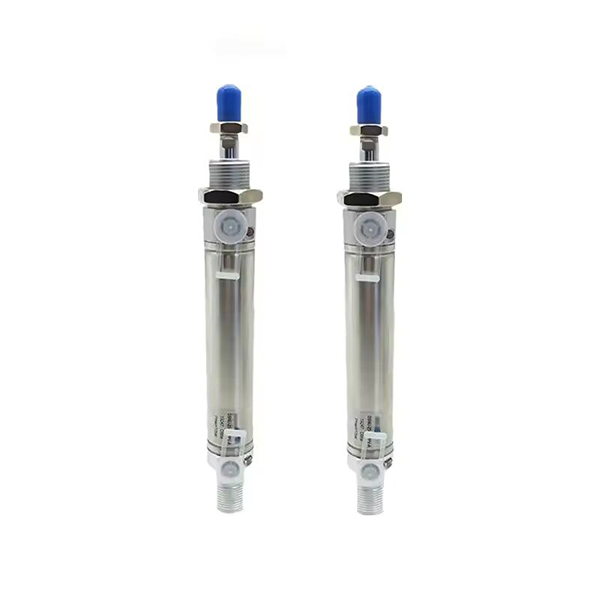

A SOLH DSNU rozsdamentes acél mini pneumatikus hengerek szigorúan megfelelnek az ISO 6432 és CETOP RP52P nemzetközi szabványoknak, teljes mértékben cserélhetők az eredeti FESTO DSNU hengerekkel, kompatibilisek az SMC CM2 és Airtac MG sorozatokkal is a közvetlen bedobható csere érdekében. A teljes egészében SUS304 rozsdamentes acél hengerből és dugattyúrúdból, kovácsolt alumínium végsapkákkal készült, kiemelkedő rozsda- és korrózióálló képességgel rendelkezik, így ellenáll a magas páratartalomnak, gyenge savas és gyenge lúgos környezetnek, tökéletesen alkalmas élelmiszer-, gyógyszer- és higiéniai minőségű gyártósorokhoz. A görgős préselt végsapkacsatlakozás robusztus szerkezeti stabilitást biztosít a vibrációval szemben. Különféle változatokat támogat, beleértve a kettős működésű, rugós egyszeres működésű és a DSNU-S ultrarövid kompakt változatot; Az opcionális PPV önadaptív légpárna automatikusan beállítja a csillapítást 0,1-1,0 MPa nyomástartományban a stabil, nagy sebességű viszonzás érdekében. Az alacsony súrlódású kompozit tömítés olajmentes működést tesz lehetővé, több mint 8 millió ciklus élettartammal; A beépített mágneses gyűrű opció a főáramú mágneses érzékelőkkel működik a PLC pozíció visszacsatolásához. Stabil tömegtermelést és elegendő globális azonnali készletet tartunk fenn, amelyet széles körben alkalmazunk az élelmiszer-feldolgozásban, az orvosi csomagolásban, az elektronikai összeszerelésben és a nehéz állapotú automatizált állomásokon.

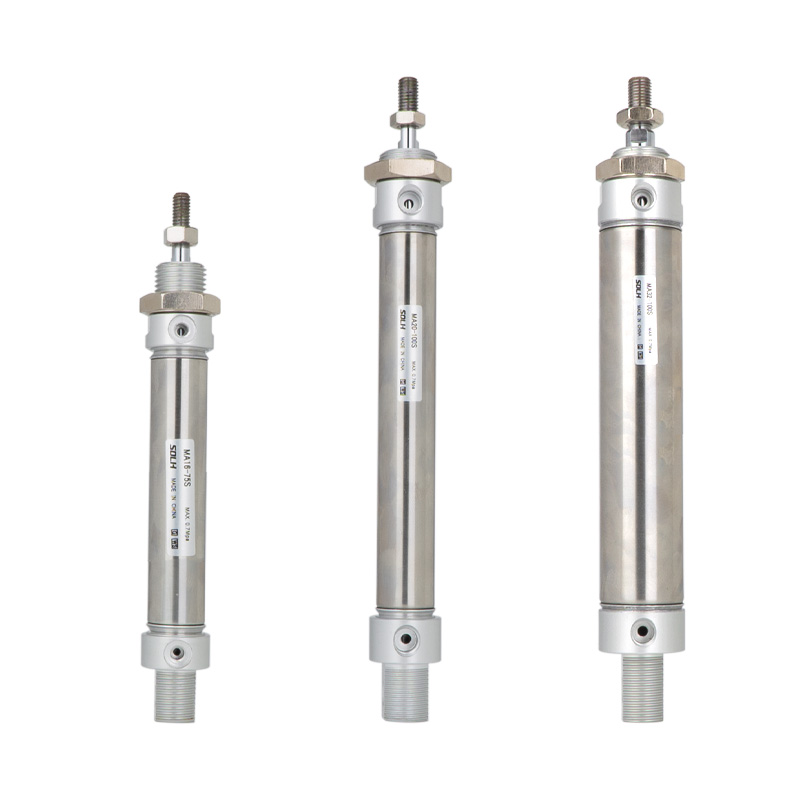

A SOLH MA gazdaságos rozsdamentes acél mini pneumatikus henger φ16/20/25/32/40/50/63 mm furatmérettel rendelkezik, és kiemelkedő költséghatékonysággal cserélhető SMC CM2/CM3 sorozattal. 304 rozsdamentes acél csővel és dugattyúrúddal, valamint alumíniumötvözet zárókupakokkal rendelkezik, amelyek rozsdásodásállóságot biztosítanak nedves, enyhén korrozív környezetekhez, valamint tiszta gyártósorokat az élelmiszer-, elektronikai és csomagolóipar számára. A komplett változatok közé tartozik az MA szabványú kettős működésű modell, az MTA egyszeres működésű rugóvisszatérítés, az MSA egyszeres működésű rugóhosszabbítás, a MAD kettős rúd szinkronhenger és a MAJ löketű állítható típus. Az állítható légpárnával ellátott MAC változat opcionális a nagy sebességű működéshez. Minden modell beépített mágneses gyűrűvel van felszerelve, amely kompatibilis a CS1-G és M9B mágneses kapcsolókkal a pozíció visszajelzéshez. A szabványos gumipárnát szállítjuk, az opcionálisan állítható légpárna pedig hatékonyan csökkenti az ütközést és a zajt. A hengerelt végsapkaszerkezet stabil teljesítményt biztosít, és olajmentes működést tesz lehetővé, több mint 5 millió ciklus élettartammal. Számos rögzítési tartozék áll rendelkezésre, beleértve a hengeres farokot, a kapocsvéget, a karimát, a lábtartót és a dupla kapcsot, hogy illeszkedjen a különféle felszerelési elrendezésekhez. Ideális könnyű és közepes terhelésű automatizálási projektekhez, költségvetési korlátokkal. A kiválasztás során legalább 50%-os tolóerő biztonsági ráhagyás javasolt.
